DeVilbiss TEKNA PRO LITE - Et Lubrification du Pistolet À Vaporiser

TB-1022
6
INSTALLATION
Pour une efcacité maximale de transfert, n’utilisez que la pression
nécessaire pour vaporiser le matériel à appliquer.
1. Branchez le pistolet a une alimentation en air propre, sans humidité ni
huile en utilisant un boyau de diamètre intérieur (ID) d’au moins 8 mm
(5/16”). N’utilisez pas un boyau ID de 6 mm (un boyau de 8 m x 6 mm
à 510 LPM subit une perte de pression de 1,8 bar. Un boyau de 8 m x
8 mm à 510 LPM subit une perte de pression de 0.6 bar). [N’utilisez
pas un boyau ID de 1/4”. (un boyau de 25’ x 1/4” à 18 CFM subit une
perte de pression de 25 psi. Un boyau de 25’ x 5/16” à 18 CFM subit
une perte de pression de 8 psi).] Selon la longueur du conduit, un
conduit à DI plus grand peut être requis.
AVIS
Avec le pistolet enclenché, ajuster la pression d’air d’entrée (pour
les pressions recommandées voir le Tableau 1, Remplacement des
pièces) à l’entrée du pistolet. (La jauge de pression montrée sous
Accessoires est recommandée pour ce faire). Ne pas utiliser plus
de pression que nécessaire pour atomiser le matériau à
appliquer. La pression excessive créera des brouillards de peinture
supplémentaires et réduira l’efcacité de transfert.
AVIS
Si des raccords rapides sont nécessaires, n’utilisez que des raccords
rapides à haut débit certiés pour utilisation HVLP. D’autres types
de raccords n’offrent pas assez de circulation d’air pour l’opération
appropriée du pistolet.
AVIS
Si une soupape d’ajustement de l’air est utilisée à l’entrée du pistolet,
utiliser le modèle de DeVilbiss. Certaines soupapes d’ajustement
concurrentielles présentent une chute de pression signicative qui
pourrait nuire à la performance de l’atomisation. Le modèle de
DeVilbiss a une chute de pression minimale.
2. Raccorder le tuyau d'alimentation en uide de la tubulure d'entrée de
uide.
AVIS
Un revêtement de protection ainsi que des produits antirouille sont
utilisés pour maintenir le pistolet en bon état avant l’expédition.
Avant d’utiliser le pistolet, rincez-le avec un solvant pour enlever ces
matériaux des conduits de liquides.
OPÉRATION
1. Mélangez le matériel de revêtement en conformité avec les
instructions du fabricant et tamisez le matériel.
2. Remplissez la tasse de pression avec la quantité de matériau
nécessaire. NE SURREMPLISSEZ PAS.
3. Fixez le couvercle sur la tasse.
4. Tournez le bouton de réglage de liquide (28) dans le sens des aiguilles
d’une montre pour empêcher un déplacement du pointeau à liquide.
5. Tournez le bouton de réglage de la soupape de diffusion (16)
dans le sens contraire des aiguilles d’une montre pour l’ouvrir
complètement.
6. Déclenchez le pistolet et réglez la pression de l’air d’admission (pour
les gures recommandées, consultez le tableau 1 sous
la section Pièces de rechange) au niveau de l’orice d’admission
du pistolet. (Le manomètre illustré sous Accessoires est recommandé
pour cela).
7. Bouton de réglage Turn uide (28) dans le sens antihoraire jusqu'à
apparition du premier let et allumez l'air d'alimentation à la tasse de
pression.
8. Essayez le jet. Si le ni est trop sec, réduisez le débit d’air en
diminuant la pression de l’orice d’entrée d’air.
9. Si le ni est trop mouillé, réduisez le débit du liquide en tournant le
bouton de réglage de liquide (28) dans le sens des aiguilles d’une
montre. Si la vaporisation est trop épaisse, augmentez la pression de
l’orice d’entrée d’air. Si trop mince, réduisez la pression de l’orice
d’entrée.
10. La taille du prol peut être réduite en tournant le bouton
de réglage de la soupape de diffusion (16) dans le sens des aiguilles
d’une montre.
11. Tenez le pistolet en position perpendiculaire à la surface à vaporiser.
La vaporisation en arc ou en oblique peut engendrer l’application d’un
revêtement inégal.
12. La distance recommandée de vaporisation est de 150 à 200 mm (6”
à 8”).
13. Vaporisez les bords en premier. Chevauchez chaque trait à un
minimum de 75 %. Déplacez le pistolet à une vitesse constante.
14. Fermez toujours la fourniture en air et libérez la pression lorsque le
pistolet n’est pas en utilisation.
ENTRETIEN PRÉCONDUITIVE ET NETTOYAGE
Pour nettoyer le bouchon d’air et la buse à liquide, brossez l’extérieur
avec une brosse à crin rigide. Si vous devez nettoyer les trous de bouchon,
utilisez un brin de paille ou cure-dents si possible. Si un l métallique ou
instrument dur est utilisé, un soin extrême doit être utilisé pour empêcher
la formation d’éraures ou l’ébarbage des trous ce qui peut engendrer un
prol de vaporisation déformé.
Pour nettoyer passages de uide, retirez le tuyau d'alimentation en uide,
puis rincer avec un solvant approprié. Essuyez l’extérieur du pistolet avec
un chiffon imbibé de solvant. Ne faites jamais tremper complètement
dans du solvant puisque cela est nuisible aux lubriants et tampons.
AVIS
Lors du remplacement de la buse à liquide ou du pointeau à liquide,
replacez les deux au même moment. L’utilisation de pièces usagées
peut engendrer une fuite de liquide. Consultez la page 11, Tableau
2. De plus, remplacez le tampon amortisseur du pointeau au même
moment. Lubriez légèrement les lets de la buse à liquide avant
le remontage. Serrez de 18 à 20 nm (13 à 15 ft-lbs). Ne serrez pas
excessivement la buse à liquide.
Pour empêcher des dommages à la buse à liquide (8) ou au pointeau
à liquide (24), assurez-vous de soit 1) tirer et maintenir la gâchette
lorsque vous serré ou desserré la buse à liquide, ou 2) retirez le bouton
de réglage de liquide (28) pour libérer la pression du ressort contre le
collet du pointeau.
LUBRIFICATION DU PISTOLET
Tous les jours, appliquez une goutte de lubriant pour pistolet sur
le goujon de la gâchette (40). Vous devez aussi lubrier la tige du pointeau
à liquide (24) à l’endroit ou elle entre dans l’écrou de presse tampon (36).
Le tampon du pointeau à liquide (34) doit être lubrié périodiquement.
Assurez-vous que la tête de pulvérisation (9) et le letage de la bague de
retenue du bouchon d’air (1) sont propres et libres de toutes particules
étrangères. Avant d’assembler la bague de retenue du bouchon d’air à
la tête de pulvérisation, nettoyez le letage soigneusement, et ensuite
ajoutez deux gouttes de lubriant pour pistolet aux lets. Le ressort
du pointeau à liquide (25) ainsi que le ressort de la soupape d’air (21)
devraient être recouverts avec une huile légère, tout en vous assurant
que de l’huile en excès ne bloque pas les
conduits d’air.

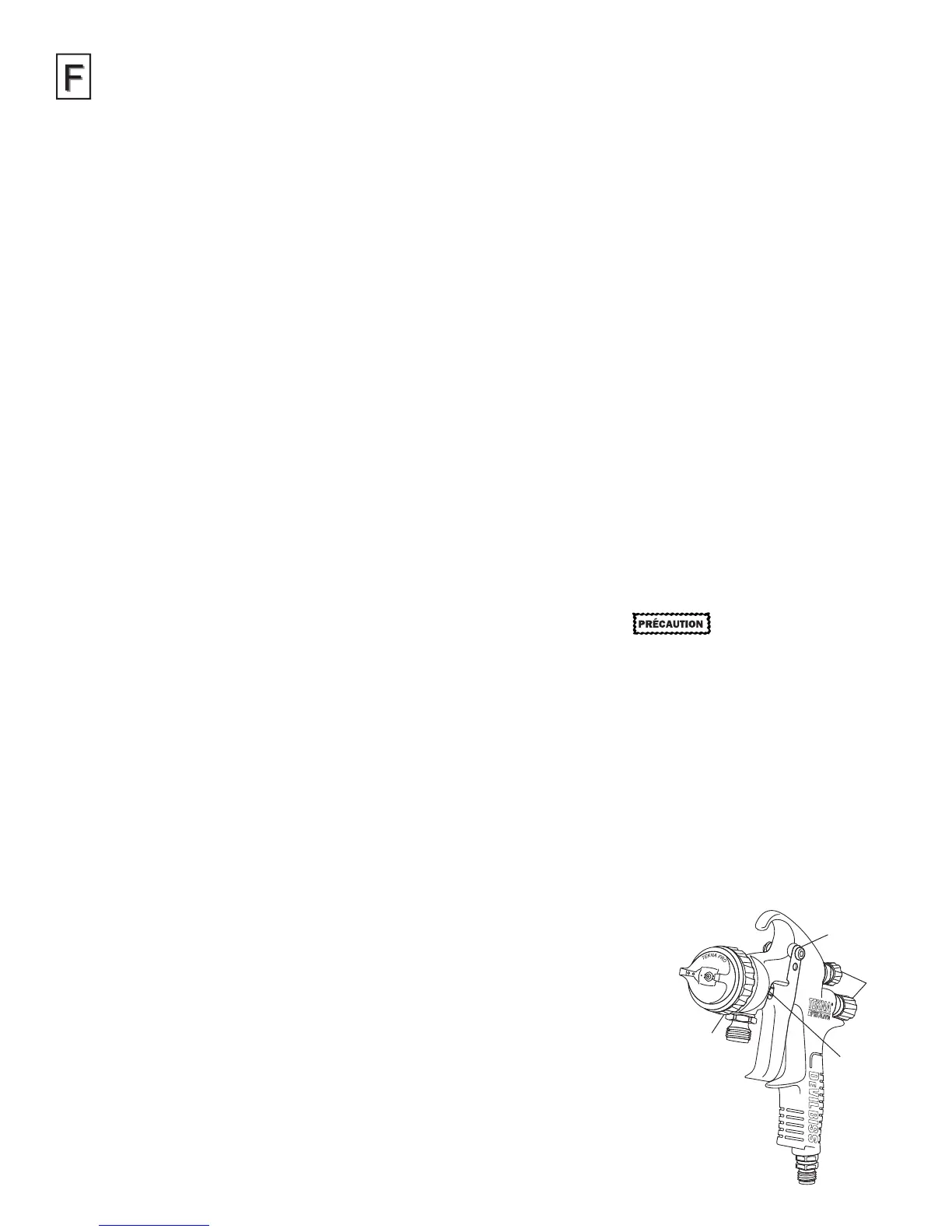

Endroits de lubrification
A. Endroits pour la gâchette
B. Tampon
C. Boutons de réglage
D. Les lets de la bague de retenue
du bouchon d’air
A
C
D
B
