TB-1022
12

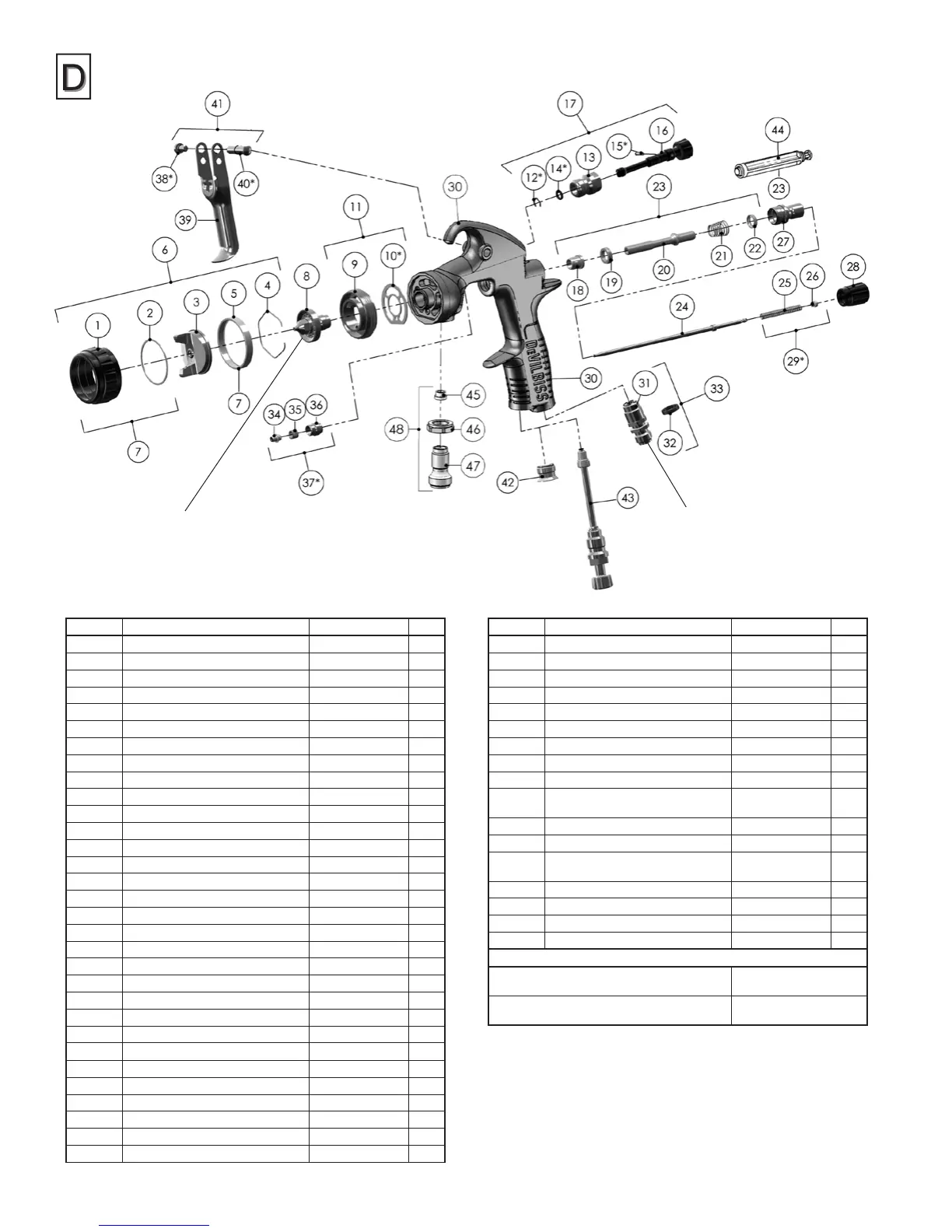

BEZ. NR. BESCHREIBUNG TEILE-NR. ANZ.
1 Luftkappenhaltering 1
2 Distanzring 1
3 Luftkappe 1
4 Luftkappenhaltering JGA-156-K10 1
5 Halteringdichtung 1
6 Luftkappe & Ring
Siehe Tabelle 1, S. 11
1
7 Luftkappenhaltering & Dichtungen 702725 1
8 Flüssigkeitsdüse
Siehe Tabelle 2, S. 11
1
9 Sprühkopf 1
*10 Sprühkopfdichtung 702726 1
11 Sprühkopf-Satz SN-69-K 1
*12 Sicherungsring 1
13 Ventilgehäuse 1
*14 O-Ring 1
*15 Strahlregulierventil-Passstift 1
16 Strahlregulierventil-Stellknopf 1
17 Strahlregulierventilsystem PRO-408-BL-K 1
18 Vorderer Ventilsitz 1
19 Ventilsitz 1
20 Spindel 1
21 Luftventilfeder 1
22 Hinterer Ventilsitz 1
23 Luftventilsatz 703530 1
24 Farbnadel
Siehe Tabelle 2, S. 11
1
25 Nadelfeder 1
26 Federlager 1
27 Gehäuse- und Dichtungs-Satz SN-66-K 1
28 Flüssigkeitsstellknopf SN-67-BK-K 1
*29 Nadelfeder-Satz PRO-472-K3 1
30 Spritzpistolengehäuse 1
31 Lufteinlass 1
BEZ. NR. BESCHREIBUNG TEILE-NR. ANZ.
32 Farb-ID-Ringsatz (4 Farben) 702735 1
33 Lufteinlass-Satz 702734 1
34 Nadeldichtung 1
35 Dichtungsfeder 1
36 Dichtungsmutter 1
*37
Dichtung, Feder und Dichtungsmutter-Satz
702731 1
*38 Abzugschraube 1
39 Abzug 1
*40 Abzugbolzen 1
41 Abzug-, Abzugbolzen- & Schrauben-
Satz
SP-617-CR-K 1
42 Stopfen 1
43 Cheater-Ventil (optional) 702737 1
44 Luftfeder-Wartungswerkzeug (nur im
Luftventil-Satz 23 enthalten)
45 Dichtung 1
46 Kontermutter 1
47 Fluideinlaß 1
48 Fluideinlaß Kit ADV-7-K 1
SERVICETEILE
Spritzpistolen-Reparatursatz (enthält die Teile, die
mit einem * markiert sind)
PRO-470
Dichtungs- und Passstift-Satz, Satz mit 5 Teilen
(Teile 12, 14 und 15)
GTI-428-K5
Lufteinlass
Mit 20 Nm (15 ft-lbs) festziehen.
Verwenden Sie auf den Gewinden
einen mittelstarken Gewindeklebstoff
(zum Beispiel Devcon Nr. 2242 Blue
oder ähnlich).
Flüssigkeitsdüse
Mit 18–20 Nm (13–15 ft-lbs) festziehen.
