TB-1022
7
Reemplazo/
mantenimiento de
piezas
INSTRUCCIONES PARA LA
VÁLVULA DE AIRE
Mantenimiento y reparación de la válvula
de aire
Motivos para dar mantenimiento o reparar la válvula
de aire:
A) La válvula de aire no está funcionando
debidamente (podría necesitar limpieza).
B) Mantenimiento de rutina.
C) Filtraciones de aire.

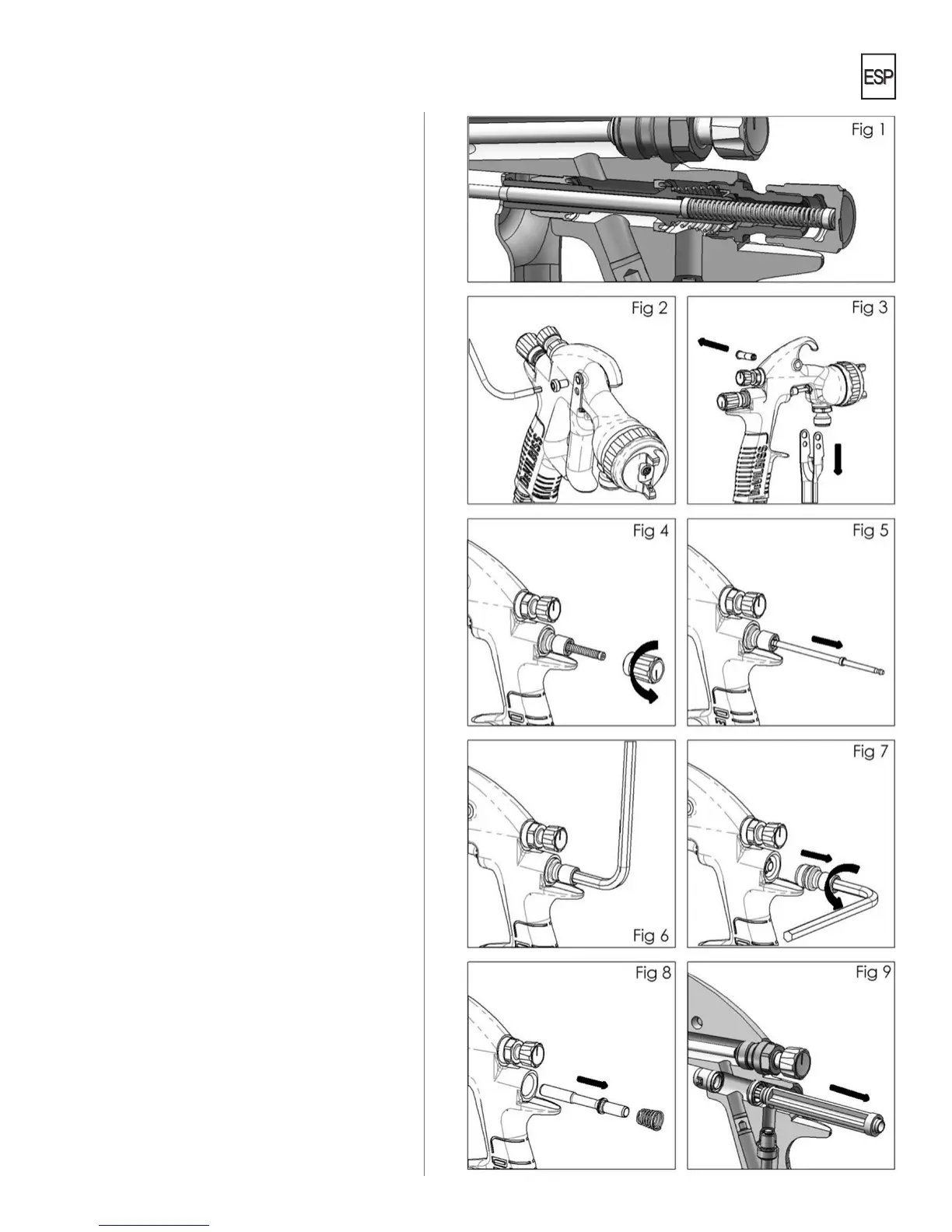

1. Quite el tornillo del gatillo (38) con la
herramienta Star T20. (Ver Fig. 2)
2. Quite el espárrago del gatillo (40) y quite el
gatillo (39) (Ver Fig. 3).
3. Quite la perilla de ajuste de líquido (28) y el
resorte (29). (Ver Fig. 4)
4. Quite la aguja de líquido (24). (Ver la Fig. 5).
5. Use una llave hexagonal de 6 mm para quitar la
válvula de retención (27). (Ver las Fig. 6 y 7)
6. Quite el resorte (21) y el husillo de la válvula
(20). (Ver Fig. 8).
7. Utilizando una herramienta de servicio (44),
enganche la muesca detrás del asiento de
válvula (19) (Ver Fig. 9).
