DeVilbiss TEKNA PRO LITE - Page 44

TB-1022
12

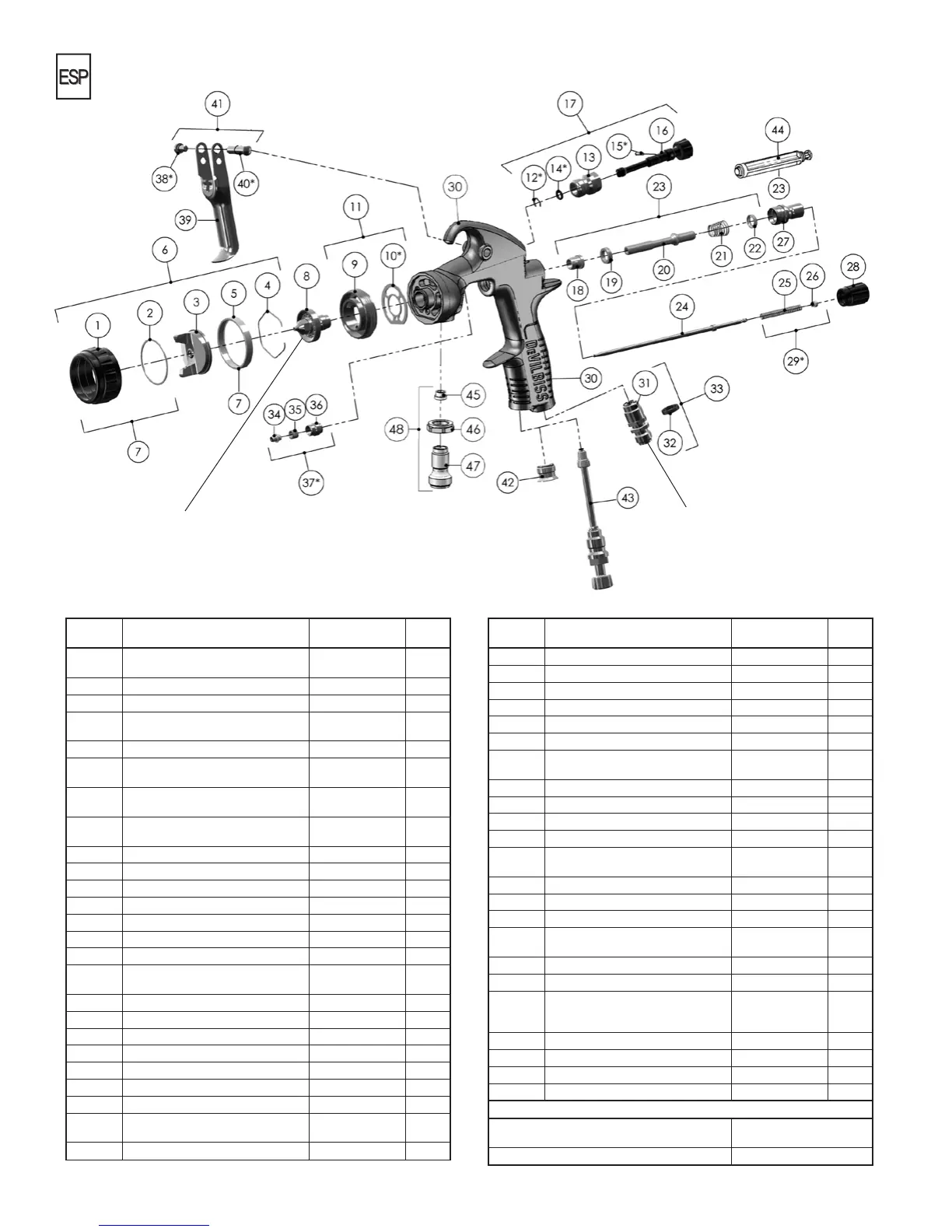

NÚM. DE
REF. DESCRIPCIÓN NÚM. DE PIEZA CANT.
1 Anillo de retención de la cubierta
de aire
1
2 Anillo colector 1
3 Cubierta de aire 1
4 Sujetador de retención de la cubierta
de aire
JGA-156-K10 1
5 Sello del anillo de retención 1
6 Cubierta de aire y anillo Ver el Cuadro 1,
pág. 11
1
7 Anillo de retención y sellos de la
cubierta de aire
702725 1
8 Boquilla de líquido Ver el Cuadro 2,
pág. 11
1
9 Boquilla atomizadora 1
*10 Sello de la boquilla atomizadora 702726 1
11 Kit de boquilla atomizadora SN-69-K 1
*12 Grapa de retención 1
13 Cuerpo de la válvula 1
*14 Junta tórica 1
*15 Espiga de válvula dispersora 1
16 Perilla de ajuste de la válvula
dispersora
1
17 Conjunto de la válvula dispersora PRO-408-BL-K 1
18 Sello delantero de válvula 1
19 Asiento de válvula 1
20 Husillo 1
21 Resorte de válvula de aire 1
22 Sello trasero de válvula 1
23 Kit de la válvula de aire 703530 1
24 Aguja de líquido Ver el Cuadro 2,
pág. 11
1
25 Resorte de aguja 1
NÚM. DE
REF. DESCRIPCIÓN NÚM. DE PIEZA CANT.
26 Almohadilla del resorte 1
27 Kit del alojamiento y sello SN-66-K 1
28 Perilla de ajuste de líquido SN-67-BK-K 1
*29 Kit del resorte de la aguja PRO-472-K3 1
30 Cuerpo de la pistola 1
31 Entrada de aire 1
32 Kit de anillo de identicación de
colores (4 colores)
702735 1
33 Kit de entrada del aire 702734 1
34 Empaque de la aguja 1
35 Resorte del empaque 1
36 Tuerca de presión 1
*37 Kit del empaque, resorte y tuerca de
presión
702731 1
*38 Tornillo del gatillo 1
39 Gatillo 1
*40 Espárrago del gatillo 1
41 Kit de gatillo, espárrago del gatillo
y tornillo del gatillo
SP-617-CR-K 1
42 Tapón 1
43 Válvula reguladora de aire (opcional) 702737 1
44 Herramienta de servicio de la válvula
de aire (incluida sólo en el kit de la
válvula de aire 23)
45 Sello 1
46 Tuerca 1
47 Entrada de uido 1
48 Kit de entrada de uido ADV-7-K 1
PIEZAS DE SERVICIO
Kit de reparación de pistola atomizadora (incluye
los elementos marcados con *)
PRO-470
Kit de sello y espiga, kit de 5 (artículos 12, 14 y 15) GTI-428-K5
Entrada de aire
Use sellador de rosca de resistencia
media (p.ej. Devcon #2242 Azul o su
equivalente) en las roscas
Boquilla de líquido
Aplicar torsión de 13–15 pies-lbs
(18–20 Nm)
