TB-1022
12

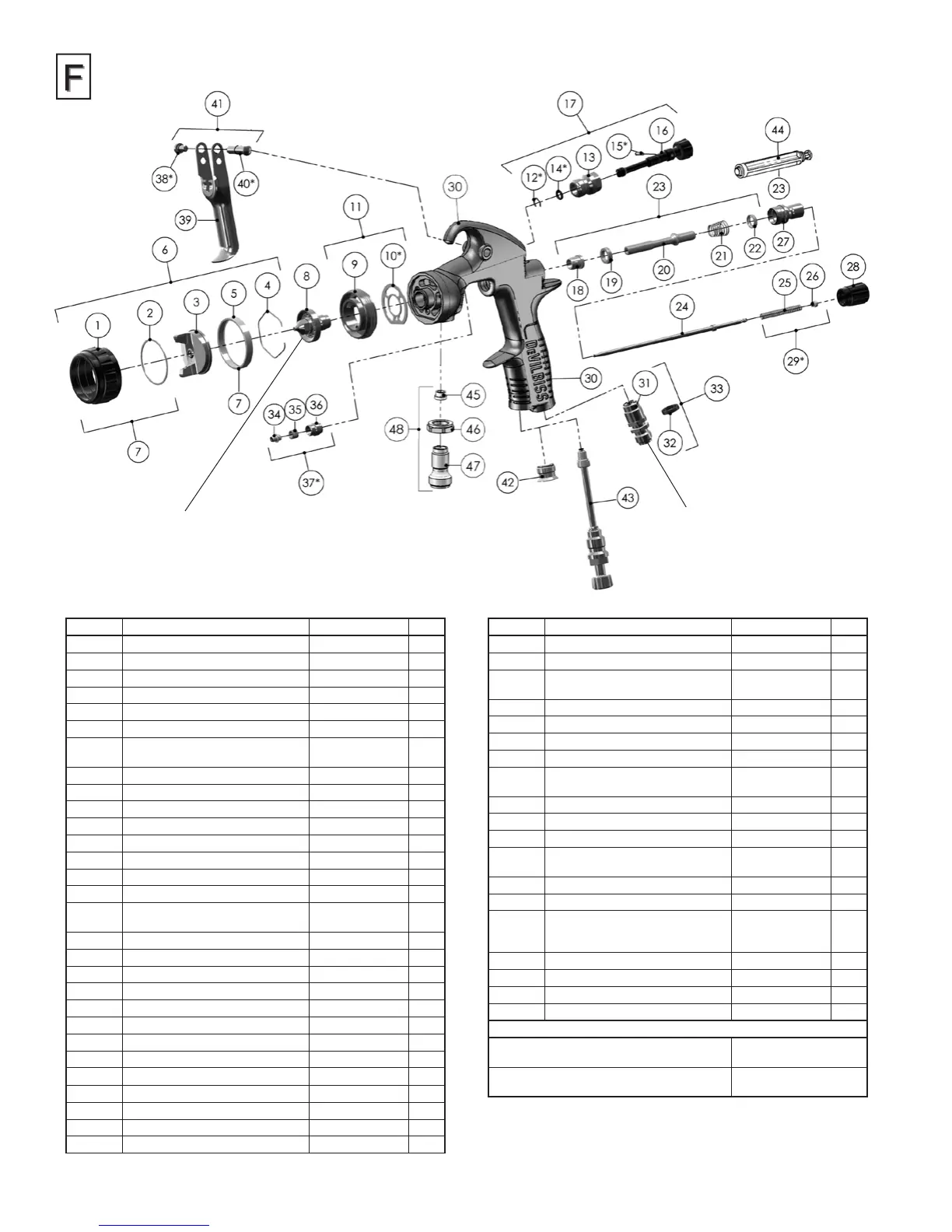

N° RÉFÉRENCE DESCRIPTION PIÈCE N° QTÉ.
1 Bague de retenue du bouchon d’air 1
2 Anneau de coulissement 1
3 Bouchon d’air 1
4 Agrafe de butée du bouchon d’air JGA-156-K10 1
5 Joint de la bague de retenue 1
6 Bouchon d’air et bague Voir tableau 1 p.11 1
7 Bague de retenue du bouchon d’air
et joints
702725 1
8 Buse à liquide Voir tableau 2 p.11 1
9 Tête de pulvérisation 1
*10 Joint de tête de pulvérisation 702726 1
11 Nécessaire de tête de pulvérisation SN-69-K 1
*12 Circlip 1
13 Corps de soupape 1
*14 Joint torique 1
*15 Goupille de soupape de diffusion 1
16 Bouton de réglage de soupape
de diffusion
1
17 Soupape de diffusion PRO-408-BL-K 1
18 Joint avant de soupape 1
19 Siège de soupape 1
20 Broche 1
21 Ressort de soupape d’air 1
22 Siège arrière de soupape 1
23 Nécessaire de soupape d’air 703530 1
24 Pointeau à liquide Voir tableau 2 p.11 1
25 Ressort de pointeau 1
26 Tampon du ressort 1
27 Nécessaire de logement et joints SN-66-K 1
28 Bouton de réglage du produit SN-67-BK-K 1
*29 Nécessaire de ressort de pointeau PRO-472-K3 1
N° RÉFÉRENCE DESCRIPTION PIÈCE N° QTÉ.
30 Corps du pistolet 1
31 Arrivée d’air 1
32 Nécessaire de ressorts avec
identication couleur (4 couleurs)
702735 1
33 Nécessaire d’arrivée d’air 702734 1
34 Presse-étoupe de pointeau 1
35 Ressort de presse-étoupe 1
36 Écrou de presse-étoupe 1
*37 Nécessaire de presse-étoupe, ressort
et écrou de presse-étoupe
702731 1
*38 Vis de gâchette 1
39 Gâchette 1
*40 Goujon de gâchette 1
41 Nécessaire de gâchette, goujon de
gâchette et vis de gâchette
SP-617-CR-K 1
42 Bouchon 1
43 Soupape dissimulée (en option) 702737 1
44 Outil d’entretien de soupape
d’air (inclus uniquement avec le
nécessaire de soupape d’air 23).
45 Joint 1
46 Contre-écrou 1
47 Entrée de uide 1
48 Kit d'entrée de uide ADV-7-K 1
PIÈCES DE RECHANGE
Nécessaire de réparation du pistolet pulvérisateur
(inclut les articles accompagnés de *)
PRO-470
Nécessaire de joints et goupilles, contient
5 articles (12, 14 et 15)
GTI-428-K5
Arrivée d’air
Serrez à 20 Nm (15 pi-lb)
Utilisez une pâte d’étanchéité pour
raccords letés (par ex. Devcon
n° 2242 Bleu ou équivalent) sur
les letages
Buse à liquide
Serrez à 18–20 Nm (13–15 pi-lb).
