DITEC 52E - 7 Allarmi; 8 Interblocco

- 14 -
0DT866 2016-01-25

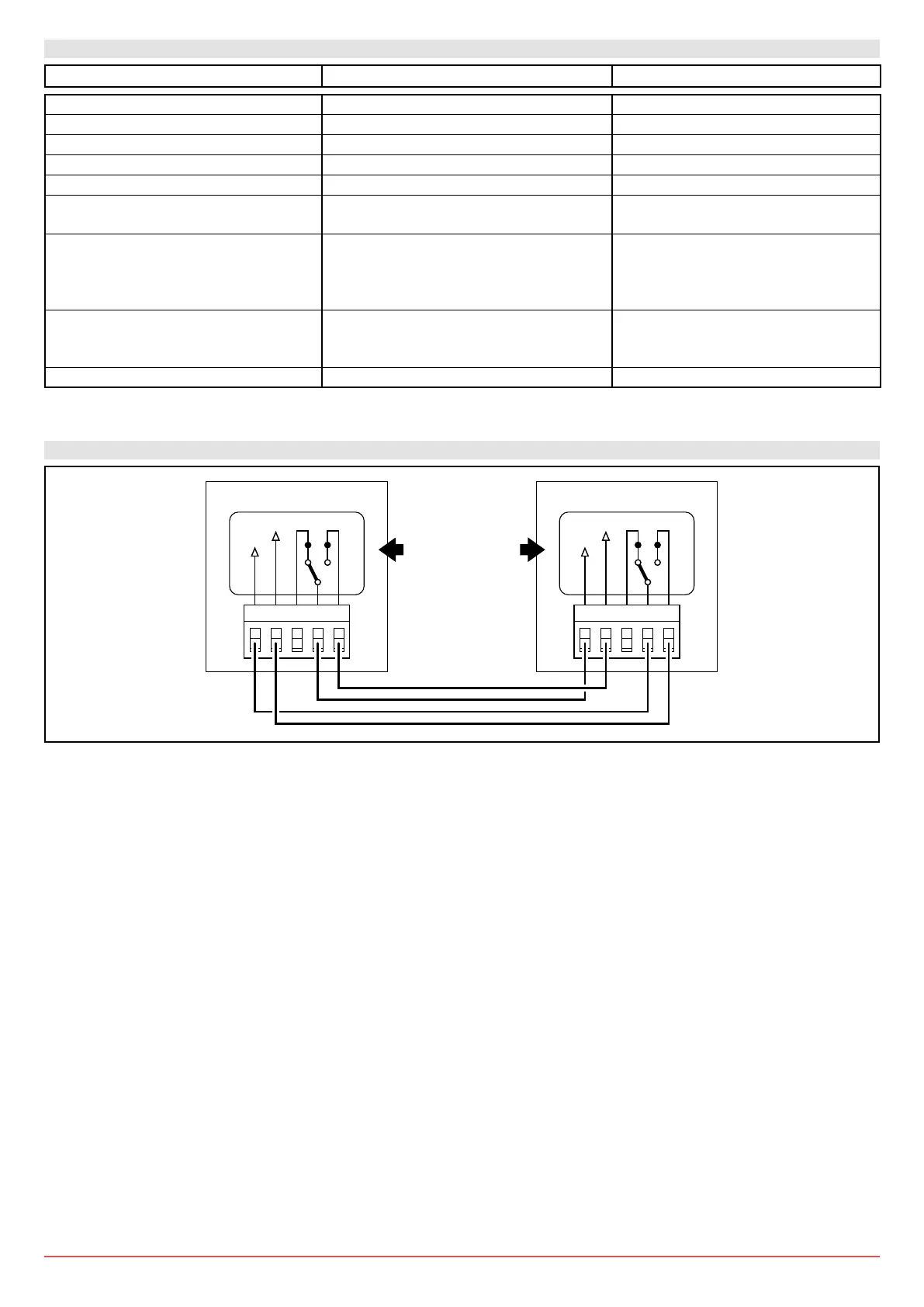

7. ALLARMI
8. INTERBLOCCO
MESSAGGIO SITUAZIONE NOTE
Ditec Entrematic porta chiusa in attesa di comando
Apertura vbus iBUS porta in movimento di apertura
Porta aperta - tempo chiusura automatica porta aperta
Chiusura vbus iBUS porta in movimento di chiusura
Input 40 chiuso ; input 8 aperto intervento fotocellula Durante movimento porta
Input 40 aperto ; input 8 chiuso intervento sicurezza primaria
(SLEC / COSTA)
Durante movimento porta
Finecorsa aperti Intervento micro di sicurezza su dispositivo
di apertura manuale / intervento protezione
termica motore / necorsa apertura (A) e
chiusura (C) contemporaneamente attivi.
Sicurezza apre attiva fotocellula ingaggiata a porta chiusa e
porta che non apre
Messaggio che appare solo se su
menù avanzato (step 7) la funzione
"sicurezza di apertura" è settato SÌ.
Porta in stop comando di stop attivo
+24V
INPUT
1 IN NC C NO
Funzionamento
Logico
PORTA 1
QE 52E QE 52E
PORTA 2
+24V
INPUT
1 IN NC C NO
M4 M4
