- 3 -
0DT866 2016-01-25

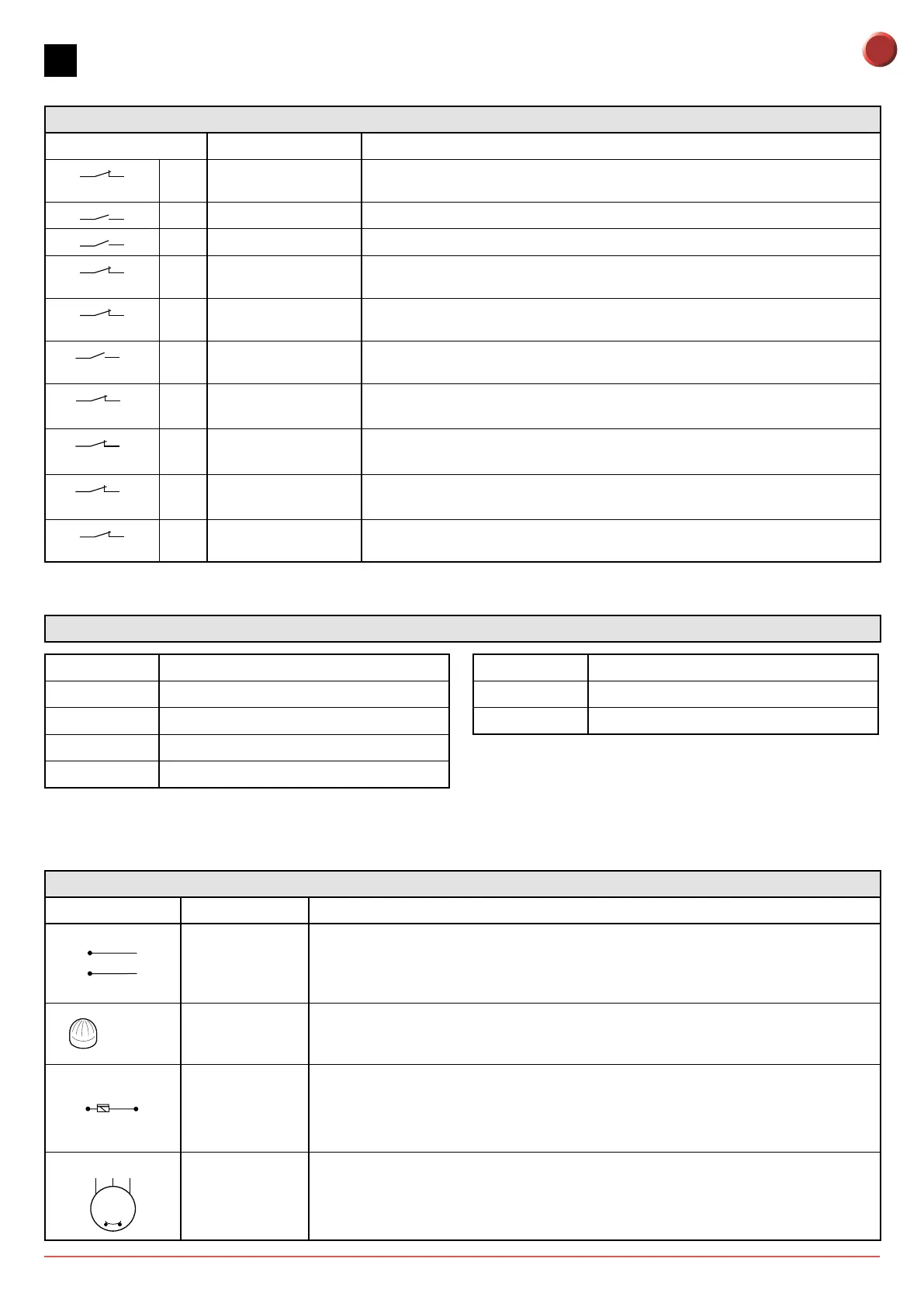

1. QUADRO ELETTRONICO 52E (INVERTER) - Collegamenti
INGRESSI
Comando Funzione Descrizione
1
2 N.C. STOP Se su menu programmazione (pag.15 punto 16)
Contatto 1-2 abilitato, l'apertura del contatto implica lo STOP della porta
1
3
N.O
Apertura
La chiusura del contatto attiva la manovra di apertura.
1
4
N.O
Chiusura
La chiusura del contatto attiva la manovra di chiusura.
41
40 N.C Sicurezza di
inversione
L’apertura del contatto di sicurezza provoca l’inversione del movimento
(riapertura) durante la fase di chiusura.
1
8 N.C Sicurezza di
inversione
L’apertura del contatto di sicurezza provoca l’inversione del movimento
(riapertura) durante la fase di chiusura.
1
20 N.O Apertura parziale La chiusura del contatto attiva una manovra di apertura parziale della durata
impostata mediante il menu avanzato.
1
11
N.C Finecorsa
chiusura
L’apertura del contatto arresta il movimento di chiusura.
1
13
N.C
Finecorsa
apertura
L’apertura del contatto arresta il movimento di apertura.
1
12
N.C
Finecorsa
rallentamento
L’apertura del contatto attiva il rallentamento in apertura.
1
9 N.O Abilitazione chiusura
con SLEC
In caso di porte con SLEC, l'apertura del contatto permette il funzionamento
della porta solo a uomo presente.
USCITE
Uscita Valore Descrizione
1
0
+
-
24 V = / 0,5 A
Alimentazione accessori.
Uscita per alimentazione accessori esterni comprese lampade stato automazione.
LAMP
230 V~ / 50 W
Lampeggiante (LAMP).
Si attiva durante le manovre di apertura e chiusura.
-F +F
200 V = / 0,2 A
o
24 V = / 0,5 A
Elettrofreno motore.
Settato automaticamente con la scelta del modello porta nel menu programmazione.
L'uscita è attiva per tutta la durata del movimento sia in apertura che in chiusura.
U W V
M
3 ~
230 V~ / 6 A Motore trifase.
M2 Sicurezza / Comandi
M3 Segnale posizione
M4 Interblocco
M4A Back
M5 Motore / Freno motore
J4 Resistenza di frenatura
OPEN Scheda ausiliaria quadro
SAFETY Scheda ausiliaria sicurezza
CONNETTORI BORDO QUADRO
52E
IT
