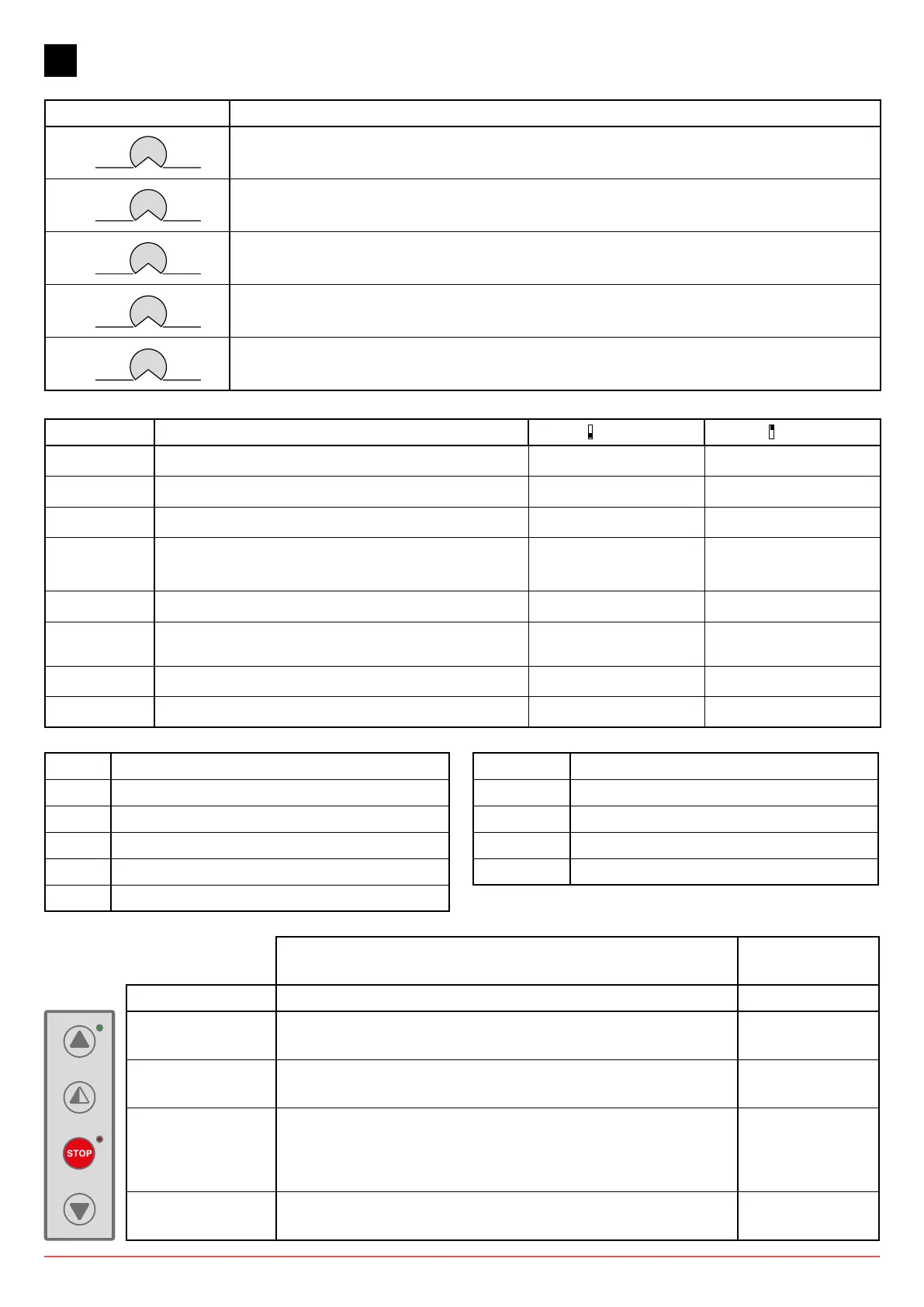

DITEC 52E - 2 Regolazioni E Settaggi

- 4 -
0DT866 2016-01-25
Trimmer Descrizione
P1 Velocità apertura
P2 Velocità chiusura
P3 Decelerazione in apertura
P4 Regolazione decelerazione in chiusura
P5 Regolazione contrasto display.
0 s 30 s
0 s 10 s
0 MAX
0 MAX
0 MAX
Dip - switch Descrizione OFF ON
DIP 1 Uso futuro – –
DIP 2 Accesso a menu avanzato Disabilitato. Abilitato.
DIP 3 Abilitazione trimmers Disabilitato. Abilitato.
DIP 4
Contatore
TOT: Numero manove
SVC: Manovre mancanti a service
Disabilitato. Abilitato.
DIP 5 Accesso menu service Disabilitato. Abilitato.
DIP 6
Visualizzatore dati funzionamento porta
( F. Lavoro, I. Bus, I. Picco, V. Bus )
Disabilitato. Abilitato.
DIP 7 Uso futuro – –
DIP 8 Uso futuro – –
LED Acceso
DL2 Posizione chiusura
DL3 Rallentamento
DL6 Apertura Parziale
DL7 Posizione apertura
DL15 Autostart
Pulsanti Descrizione
S2 USATO PER PROGRAMMAZIONE
S3 NON USATO
S4 NON USATO
S5 USATO PER PROGRAMMAZIONE
Funzionamento
Standard
Funzionamento
Programmazione
Pulsante LED Pulsante
Attiva la manovra di
apertura.
- Il led verde acceso segnala la presenza di alimentazione 24 V=. Scorrimento menu
Attiva la manovra di
apertura parziale.
Conferma
Attiva e disattiva la
funzione di STOP.
- Il led rosso acceso segnala l’attivazione dello STOP.
- Il led rosso lampeggiante segnala l’attivazione delle sicurezze.
- Il led rosso con lampeggio breve segnala il raggiungimento
della soglia di servizio
Attiva la manovra di
chiusura.
Scorrimento menu
ON
2. REGOLAZIONI E SETTAGGI
52E
