Følgende sensorer kan settes inn i koblingsboksene og
kobles eksternt til en PointGard 2200 CAT. Kabling med tre og
fem kjerner støttes.
– Katalytisk DrägerSensor
®
DQ eller LC overvåker
antennelige gasser og damper som inneholder
hydrokarboner og ikke-hydrokarboner (f.eks. hydrogen
eller ammoniakk), i omgivelsesluften kontinuerlig.
– Infrarød DrägerSensor
®
IR overvåker antennelige gasser
og damper som inneholder hydrokarboner, i
omgivelsesluften kontinuerlig.
FORSIKTIG
Eksplosjonsfare
Instrumentet selv er ikke egnet for bruk i farlige områder med
potensielt eksplosiv atmosfære.
► Skal ikke brukes i potensiell eksplosiv atmosfære.
3.2.4 PointGard 2700 IR Remote
PointGard 2700 IR ekstern kan knyttes til PIR 7x00 med ulike
eksplosjonsbeskyttelsestyper.
– Eksplosjonssikker (Ex d) Polytron
®
koblingsboks med PIR
7x00
– PIR 7x00 med eksplosjonsbeskyttelse som gir økt
sikkerhet (Ex e).
Følgende PIR 7x00-sensorer kan kobles eksternt til en
PointGard 2700 IR. Kun kabling med fem kjerner støttes.
– PIR 7000 overvåker kontinuerlig antennelige gasser og
damper som inneholder hydrokarboner. PIR 7000 har et
integrert gass-/dampbibliotek som inneholder > 100
stoffer.
– PIR 7200 overvåker karbondioksid kontinuerlig.
FORSIKTIG
Eksplosjonsfare
Instrumentet selv er ikke egnet for bruk i farlige områder med
potensielt eksplosiv atmosfære.
► Skal ikke brukes i potensiell eksplosiv atmosfære.
3.3 Bruksformål
Instrumentet er ment for kontinuerlig overvåkning av
omgivelsesluften for giftige eller brennbare
gasskonsentrasjoner. Dersom gasskonsentrasjonen
overskrider den definerte alarmgrensen, vil den innebygde
alarmene (horn og blinklys) på instrumentet utløses. Eksterne
alarmenheter kan også tilkobles og utløses via de innebygde
releene. Integrering i et alarmadministrasjonssystem er mulig
ved hjelp av 4-20 mA grensesnittet eller releer.
Instrumentet er ikke egnet for bruk i farlige områder med
potensielt eksplosiv atmosfære.
4 Montering og installasjon
4.1 Åpne og lukke instrumentet
ADVARSEL
Fare for elektrisk støt
Du kan få elektrisk støt dersom instrumentet åpnes under
bruk.
► Koble strømmen fra instrumentet og vent minst 1 minutt
før du går videre.
1. Løsne skruene og åpne lokket.
2. Kontroller at følgende koblinger er riktig utført:
a. Kablingsskruer er strammet til korrekt
tiltrekkingsmoment (4.4 ... 5.3 Lbs. In. / 0.5 ... 0.6 Nm).
b. Alle kabelstøpsler er festet med skruer.
c. Sensorstøpselet er plugget inn (kun PointGard 2200
CAT).
d. Kabelkjerner på kablene til huset er sikret med
kabelstrips.
3. Lukk lokket og trekk til skruene med korrekt
tiltrekkingsmoment (22 Lbs. In. / 2.5 Nm).
4.2 Strømforsyningsstøpsel og
kablingstabell
Et 3-pinnersstøpsel leveres for kobling til en
strømforsyningskabel. Se figur 15 og 16.

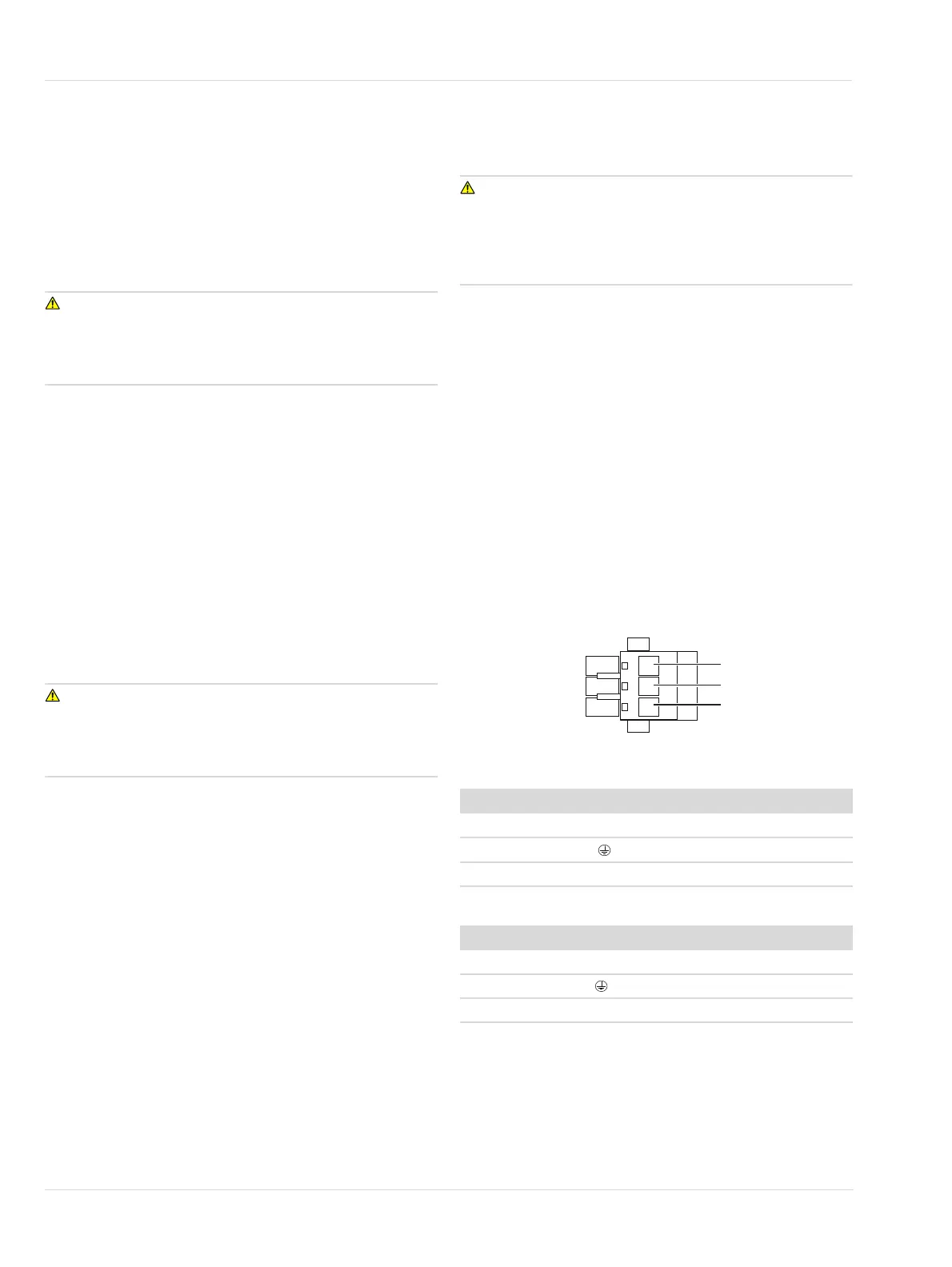

Kablingstabell AC-versjon
Kablingstabell DC-versjon
4.3 Koble til strømforsyningskabel
Se utfoldingssiden for tall.
1. Åpne instrumentet.
35162
Pinne Merke Funksjon
1 L Linje
2
PE
Beskyttelsesjord
3 N Nøytral
Pinne Merke Funksjon
1M / - V-
2
PE
Beskyttelsesjord
3P / + V+
1
2
3
