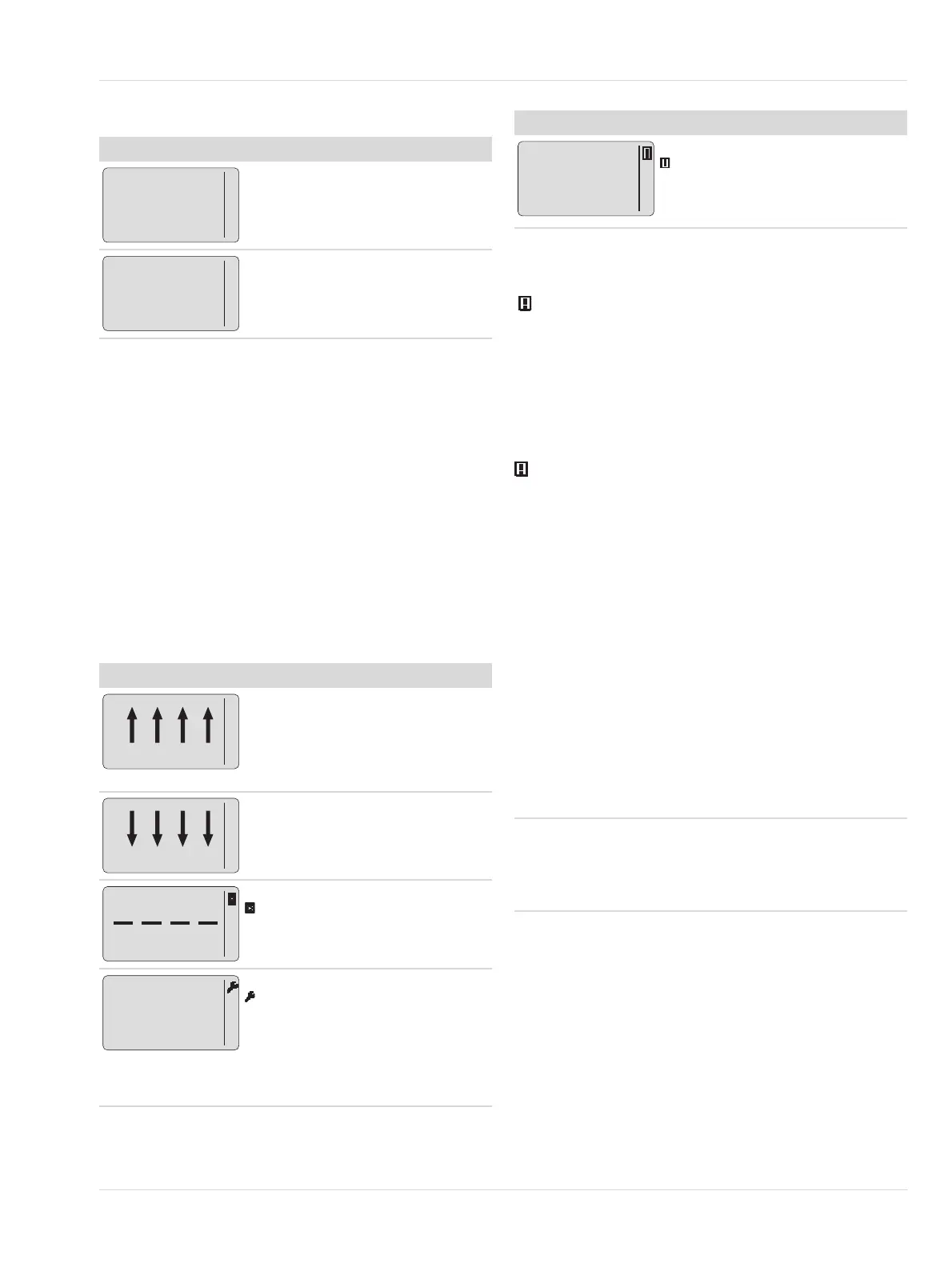

Drift | sv
Bruksanvisning | Dräger PointGard 2000 Series 133
7.1.1 Mätningsläge
7.1.2 Särskilda tillstånd
Om instrumentet är i ett speciellt tillstånd kan en korrekt
mätning eller larm inte längre garanteras.
Detta är fallet:
när gaskoncentrationen överskrider mätområdet,
när ett fel uppstår,
När larm är inaktiverade.
Mätfunktionen (displayutgång och analogt/digitalt
gränssnitt) förblir aktiv.
under kalibrering,
under gasningstester,
under uppvärmningsfasen,
vid pågående underhåll.
För strömmen för det analoga gränssnittet som motsvarar den
analoga signalen, se 17.2.
Uppvärmningsfas 1
symbolen visas till höger på displayen.
Återstående tid visas på vänster sida av displayen.
Analogt gränssnitt: Underhållsström
Reläer: Felrelä koppling
För uppvärmningsfas 1 kan felreläets beteende konfigureras
(se "Inställning av felreläet för uppvärmning 1", sida 141)
Uppvärmningsfas 2
symbolen visas till höger på displayen.
Det uppmätta värdet visas på vänster sida av displayen.
Analogt gränssnitt: Uppmätt värde
Reläer: Beteende som i mätdrift (felreläet indikerar inte
uppvärmningsfas 2.)
7.1.3 Avslutande särskilda tillstånd
Fel / varningsindikering
Fel och varningar är icke-låsande. När fel- eller varningsläget
rensas, försvinner meddelandet.
För att återställa varnings- och felförhållande, ropa upp
felkoden eller varningsmeddelandet (se "Visa information",
sida 135) och börja felsökningen (se "Felsökning", sida 138).
Värde över/under mätområdet
Displayen indikerar att gaskoncentrationen ligger utanför
sensorns mätområde. Indikeringen försvinner så snart
gaskoncentrationen ligger inom mätområdet.
NOTERING
Sensorfel
Gaskoncentrationer utanför sensorns mätområde kan orsaka
sensorfel.
Kontrollera kalibreringen.
PointGard 2200 CAT med DQ-sensor:
Ett överskridet mätområde måste bekräftas med [OK] efter att
ha verifierat att gaskoncentrationen är under 100 %UEG (t.ex.
genom användning av ett bärbart instrument).
Detta är instrumentets standardinställning.
För instrument utan reläer kan ett överskridet mätområde
ställas in på icke-låsande. I detta fall försvinner indikeringen
av ett överskridet mätområde. Kontrollboxen måste stödja
denna funktion! För mer information se: "Inställning av DQ-
sensorlåsning", sida 147.
PointGard 2200 CAT Remote med LC-sensor:
Display-exempel Beskrivning
Vid normal drift visar displayen den
uppmätta gaskoncentrationen, den
valda gasen och mätenheten.
Överskrider larmtrösklarna. Exemplet
visar före larmet A1.
Display-exempel Beskrivning
Värdet är över mätområdet
Gaskoncentrationen ligger utanför
sensorns mätområde.
Analogt gränssnitt: Utökat mät-
ningsspann
Reläer: A2 reläomkopplare
Värdet är under mätområdet
Gaskoncentrationen ligger utanför
sensorns mätområde.
Analogt gränssnitt: Drift under noll
Reläer: Felrelä koppling
Indikation av fel
symbolen visas till höger på dis-
playen.
Analogt gränssnitt: Felström
Reläer: Felrelä koppling
Underhållsindikering
symbolen visas till höger på dis-
playen.
Detta visas när larm inaktiveras,
under kalibreringar, gasningstest och
underhållsarbeten.
Analogt gränssnitt: Underhållsström
Reläer: Inga ändringar
O
2
Vol.%
20.9
O
2
A1
19.0
O
2
A2
O
2
Vol.%
O
2
Vol.%
20.9
Varningsindikering
symbolen visas till höger på dis-
playen.
Analogt gränssnitt: Varningsström
1)
Reläer: Inga ändringar
1) Endast när varningsström är aktiverad. Fabriksinställningar: inaktive-
rad.
Display-exempel Beskrivning
O
2
Vol.%
20.9
