3.2.4 PointGard 2700 IR Remote
PointGard 2700 IR Remote kan anslutas till PIR 7x00 med
olika typer av explosionsskydd.
– Explosionssäker (Ex d) Polytron
®
kopplingslåda med PIR
7x00
– PIR 7x00 för ökat explosionsskydd (Ex e).
Följande PIR 7x00-sensorer kan fjärranslutas till en PointGard
2700 IR. Endast 5-ledarkabel är möjlig.
– PIR 7000 övervakar kontinuerligt förbränningsgaser och
ångor som innehåller kolväten. PIR 7000 har ett integrerat
gas-/ångbibliotek som innehåller över 100 ämnen.
– PIR 7200 övervakar kontinuerligt koldioxid.
OBSERVERA
Explosionsrisk
Instrumentet är inte avsett för drift i farliga områden med en
potentiell explosionsrisk.
► Får ej användas i potentiellt explosiva atmosfärer.
3.3 Användningssyfte
Instrumentet ska användas för kontinuerlig övervakning av
toxiska gaser eller förbränningsgaser i omgivningsluften. När
gaskoncentrationen överskrider den definierade larmgränsen
aktiveras de inbyggda larmenheterna (signalhorn och
ljussken) i instrumentet. Via de inbyggda reläerna kan även
externa larmenheter anslutas. Med hjälp av gränssnittet 4-20
mA eller reläer finns möjlighet att integrera instrumentet i ett
larmförvaltningssystem.
Instrumentet är inte avsett för drift i farliga områden med
potentiellt explosiva atmosfärer.
4 Montering och installation
4.1 Öppna och stänga av instrumentet
VARNING
Risk för elchock
Om instrumentet öppnas under pågående drift föreligger risk
för elchock.
► Stäng av strömmen för instrumentet och vänta i minst 1
minut, innan du fortsätter.
1. Lossa skruvarna och öppna höljet.
2. Kontrollera att följande anslutningar är korrekt utförda:
a. Ledningsskruvarna är åtdragna med rätt
åtdragningsmoment (4.4 ... 5.3 Lbs. In. / 0.5 ... 0.6
Nm).
b. Alla kabelkontakter är fästa med skruvar.
c. Sensorpluggen är inkopplad (endast PointGard 2200
CAT).
d. Kabelkärnor av kablar som leder in i huset är fästa
med kabelband.
3. Stäng huset och dra åt skruvarna med rätt vridmoment (22
Lbs. In./ 2.5 Nm).

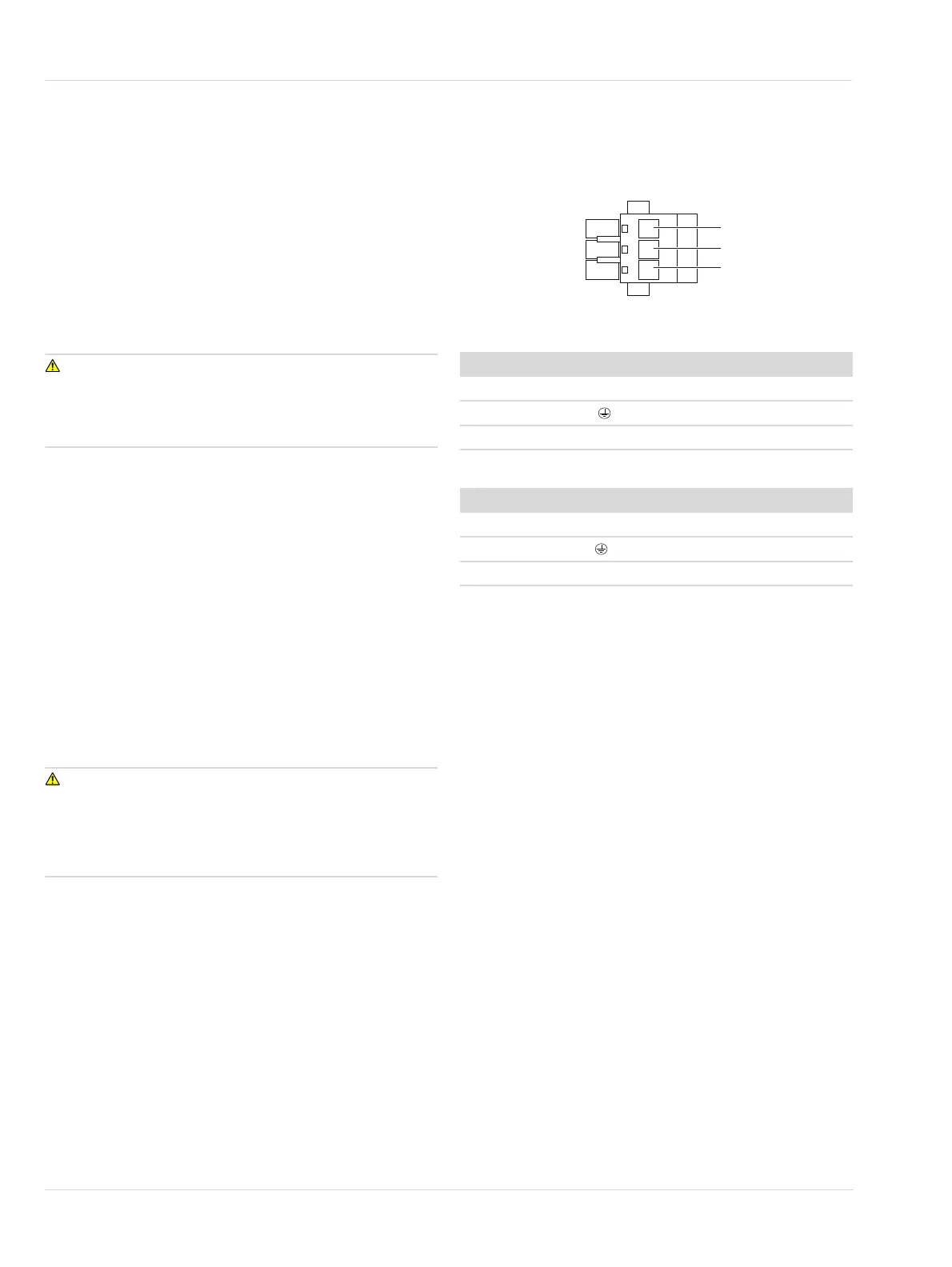

4.2 El- och kopplingsscheman
Stiftkontakten A 3 är avsedd för elanslutningskabeln. Se bild
15 och 16.
Kopplingsschema AC-version
Kopplingsschema DC-version
4.3 Kabelanslutning för elinkoppling
Se den utvikningsbara fliken för bilder.
1. Öppna instrumentet.
2. Dra in elkabeln genom tillhörande kabelbussning 4.
3. Montera kabelflätorna från anslutningskabeln i den
medföljande 3-stiftskontakten enligt kopplingsschemana.
– För instrumentets DC-version:
Om en oskärmad kabel används eller skyddsjorden
inte ansluts måste stiften 1 och 2 byglas.
4. Dra åt skruvarna på kontakten med rätt
åtdragningsmoment (4.4 ... 5.3 Lbs. In. / 0.5 ... 0.6 Nm).
5. Säkra kabelföringarna med buntband.
6. Sätt pluggen för elanslutning i det avsedda uttaget.
– För DC: Eluttag 16
– För AC: Eluttag 15
7. Dra åt skruvarna med rätt åtdragningsmoment (4.4 ... 5.3
Lbs. In. / 0.5 ... 0.6 Nm).
8. Stäng instrumentet.
4.4 Montering av instrumentet
Instrumentet kan monteras direkt genom invändiga borrhål
eller med rostfria monteringsfästen (83 26 497) som tillval.
Montering av instrumentet utan monteringsfäste:
1. Förbered en rak yta enligt monteringsanvisningen (90 33
793) eller enligt de angivna dimensionerna på huset
baksida.
35162
Stift Märkning Funktion
1 L Linje
2
PE
Skyddsjord
3 N Neutral
Stift Märkning Funktion
1M / - V-
2
PE
Skyddsjord
3P / + V+
1
2
3
