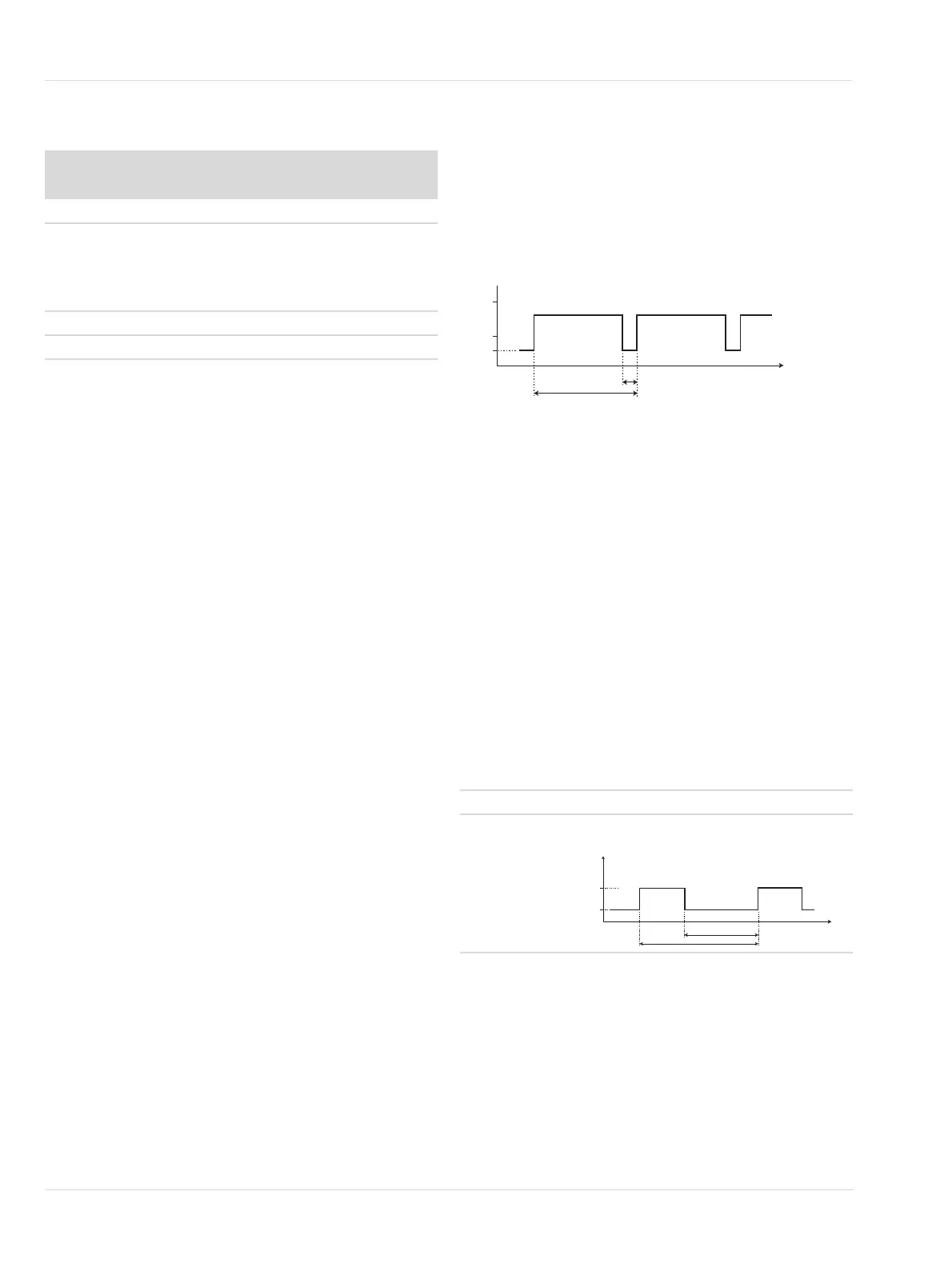

114 Bruksanvisning | Dräger PointGard 2000 Series
no | Grensesnittinnstillinger
DIP-bryter standard innstilling for grønn/rød
blinklyskombinasjon
12.1.1 Innstilling av DIP-bryterpinner
1. Åpne instrumentet.
2. Innstilling av DIP-bryterpinner:
3. Lukk instrumentet.
4. Igangkjøring av instrumentet.
13 Grensesnittinnstillinger
13.1 4-20 mA grensesnitt
Strømutgang fra instrumentet under normal drift er mellom 4
og 20 mA og er proporsjonal med målt gasskonsentrasjon.
PointGard 2xx0 bruker ulike strømverdier for å angi ulike
driftsmoduser. Standard innstillinger fra fabrikken kan justeres
av brukeren for spesielle krav. Dette er i samsvar med
NAMUR anbefaling NE43.
13.1.1 Fullt skalautslag
PointGard 2100 EC, 27x0 IR og 2200 CAT kun ekstern LC
Noen sensorer har et justerbar fullt skalautslag for å begrense
måleområdet for 4-20 mA grensesnitt.
Fullt skalautslag (FSD) definerer et sluttpunkt innen
sensorens måleområde. Når gasskonsentrasjonen når dette
endepunktet, vil 4-20mA grensesnittet overføre 20mA.
Eksempel: Ønsket område 0 til 500 ppm CO (f.eks.
delenummer 6809605 standard 300 ppm område min/maks =
50/1000 ppm). Velg fullt skalautslag som 500 ppm. Analogt
utgangssignal vil være lineært mellom 4 mA = 0 ppm og 20
mA = 500 ppm.
13.1.2 Stille inn feilstrøm
Denne funksjonen definerer strømmen for feilsignalet.
1. Velg Settings > Communication > Analog interface
>Fault current og bekreft.
2. Velg linjen for endring av strøm og bekreft.
3. Sett strømverdien og bekreft.
Innstilling Fault current for vises.
4. Velg Confirm og bekreft med [OK].
13.1.3 Informasjon om varselsignalet
For å overføre et varselsignal via analogt grensesnitt, må
varselsignalet være slått på.
Varselsignalet skifter mellom varsel-strømstyrke og måle-
strømstyrke.
Varsel-strømstyrke (intervall T2)
Måle-strømstyrke (intervall T1-T2)
Tidsintervaller og varsel-strømstyrke kan konfigureres.
13.1.4 Slå varselsignalet på eller av
1. Velg Settings > Communication > Analog interface >
Warning og bekreft.
2. Velg Enable eller Disable og bekreft.
13.1.5 Stille inn varslingsnivå
1. Velg Settings > Communication > Analog interface >
Warning interval og bekreft.
2. Sett tidene for varslingsintervaller T1 og T2 og bekreft.
13.1.6 Stille inn varselstrøm
1. Velg Settings > Communication > Analog interface >
Warning current og bekreft.
2. Sett strømmen og bekreft med [OK].
13.1.7 Sette vedlikeholdssignalet
1. Velg Settings > Communication > Analog interface >
Maint. signal og bekreft.
2. Sett signaltype og bekreft.
13.1.8 Sette en statisk vedlikeholds-strømstyrke
Vedlikeholds-strømstyrke kan bare settes dersom
vedlikeholdssignalet er satt som statisk.
1. Velg Settings > Communication > Analog interface
>Maint. current og bekreft.
2. Sett strømstyrke og bekreft.
Pinner
1 2 3 4 5
AV AV
til venstre
til høyre AV
35869
static En konstant strømstyrke kan konfigureres.
dynamic Et firkant-bølge signal med følgende karak-
teristikk:
t
[s]
T
1
4
20
[mA]
T
2
3
t
[s]
1,1
[mA]
0,7
5
3
