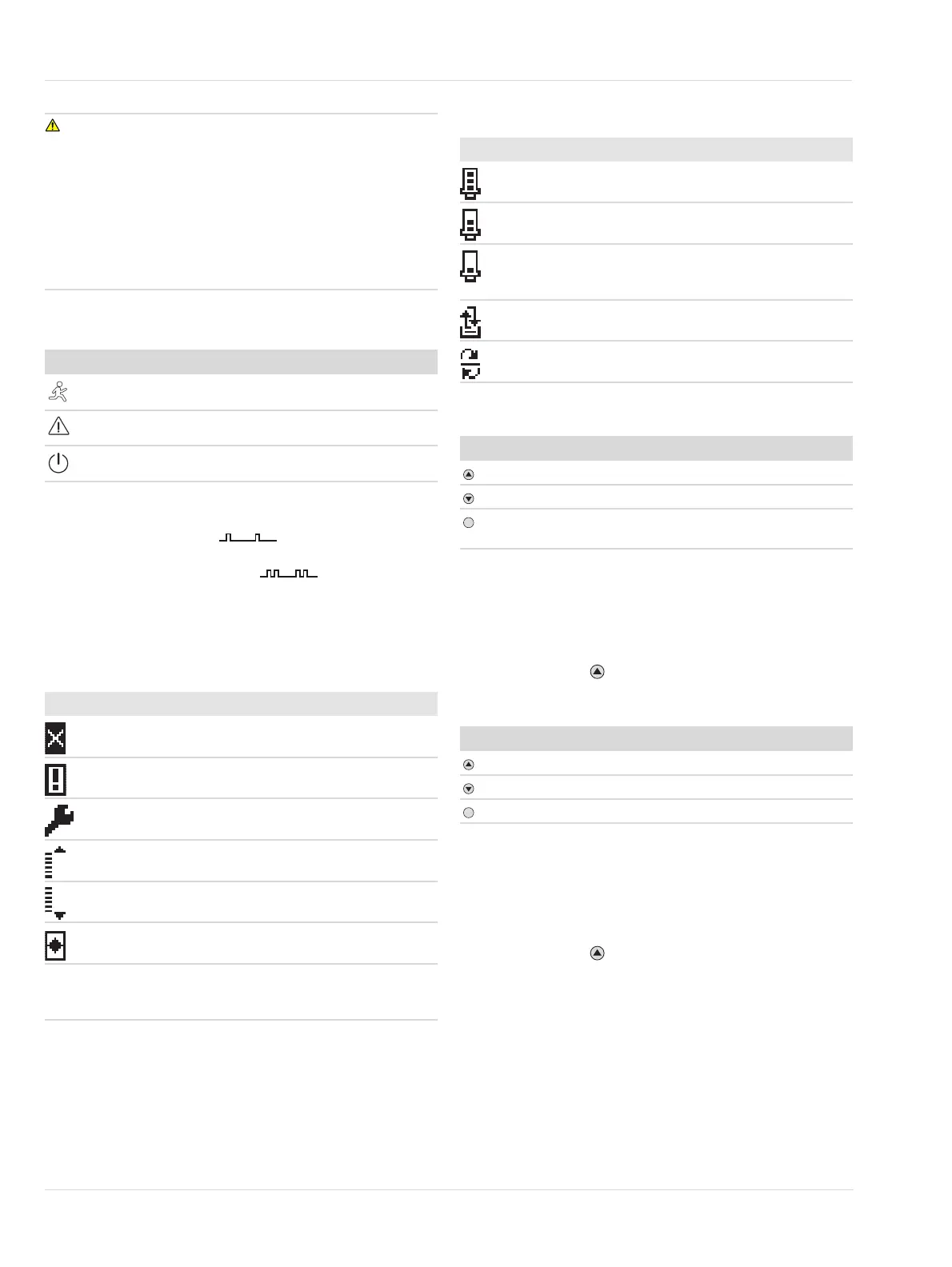

134 Bruksanvisning | Dräger PointGard 2000 Series
sv | Drift
VARNING
Tvetydiga mätvärden vid överskridet mätområde
Larmlåsning för överskridet mätområde stöds inte med LC-
sensorer.
Om mätvärdena är utanför mätområdet kontrollerar du att
gaskoncentrationen är under 100 % av den undre
explosionsgränsen (t.ex. med en bärbar gasmätare).
Om instrumentet är anslutet till en kontrollbox kontrollerar
du att låsningen för överskridet mätområde är aktiverad på
kontrollboxen.
7.2 Lysdiod- och symbolindikeringar
Lysdiodernas status
När det första larmet (förlarm) har löst ut blinkar den röda
lysdioden i enkelt läge. .
När det andra larmet (huvudlarm) har löst ut blinkar den
röda lysdioden i dubbelt läge. .
När ett larm är bekräftat innan larmtillståndet raderas,
lyser den röda lysdioden kontinuerligt för att indikera det
nuvarande larmtillståndet.
7.3 Definition av indikatorer på displayen
7.3.1 PointGard 2100 EC-specifik:
7.4 Kontrollpanel
7.5 Info-läge och funktionsknapp
7.5.1 Aktivera info-läget
Info-läget används för att visa aktuell information om
instrumentet. Detta avbryter inte instrumentets normala drift.
Tryck och håll in i mätdrift i 3 sekunder.
7.5.2 Navigation i info-läget
Om man inte trycker på någon knapp inom 30 sekunder
kommer instrumentet automatiskt återgå till normal drift.
7.5.3 Användning av funktionsknappen
Med funktionsknappen kan man utföra en fördefinierad
funktion. Enligt standardinställning visas felen på displayen.
Tryck och håll in i mätdrift i 1 sekund.
Se 11.4 Konfiguration av funktionsknappen för konfiguration
av funktionsknappen.
Symbol LED Beskrivning
röd Larm utlöst
gul Fel
grön Ström PÅ
Symbol Förklaring
Felmeddelande tillgängligt.
Varningsmeddelande tillgängligt.
Underhållssignalen har överförts.
Mätområdet för analogt gränssnitt har
överskridits.
Mätvärde som är mindre än det analoga
gränssnittets område.
Analogt gränssnitt är inställt som fast värde
och sänder ingen mätsignal.
SIL SIL är aktiverad. Instrumentet är inte SIL-
certifierat. SIL-funktioner stöds därför inte,
oavsedd om eller hur symbolen visas.
Symbol Förklaring
"Preventivt" underhåll: Sensorn är redo för
drift.
"Preventivt" underhåll: Sensorn är redo för
drift, men är nära slutet av sin livslängd.
"Preventivt" underhåll: Sensorn är fortfa-
rande redo för drift, men bör ändras så
snart som möjligt.
Dataloggen är aktiv i rullande läge.
Dataloggen är aktiv i stackläge.
Knapp Funktion
Uppåt / funktionsknapp
Nedåt / menyknapp
De olika funktionerna är beroende på typen av
meny.
Knapp Funktion
Växlar till nästa display
Växlar till föregående display
Avslutar info-läget
M
OK
M
OK
