144 Bruksanvisning | Dräger PointGard 2000 Series
sv | Gränssnittsinställningar
3. Ställ in ström och bekräfta.
 Inställningen för Fault current visas.
4. Välj Confirm och bekräfta med [OK].
13.1.3 Information om varningssignalen
För att sända en varningssignal via det analoga gränssnittet
måste varningssignalen vara påslagen.

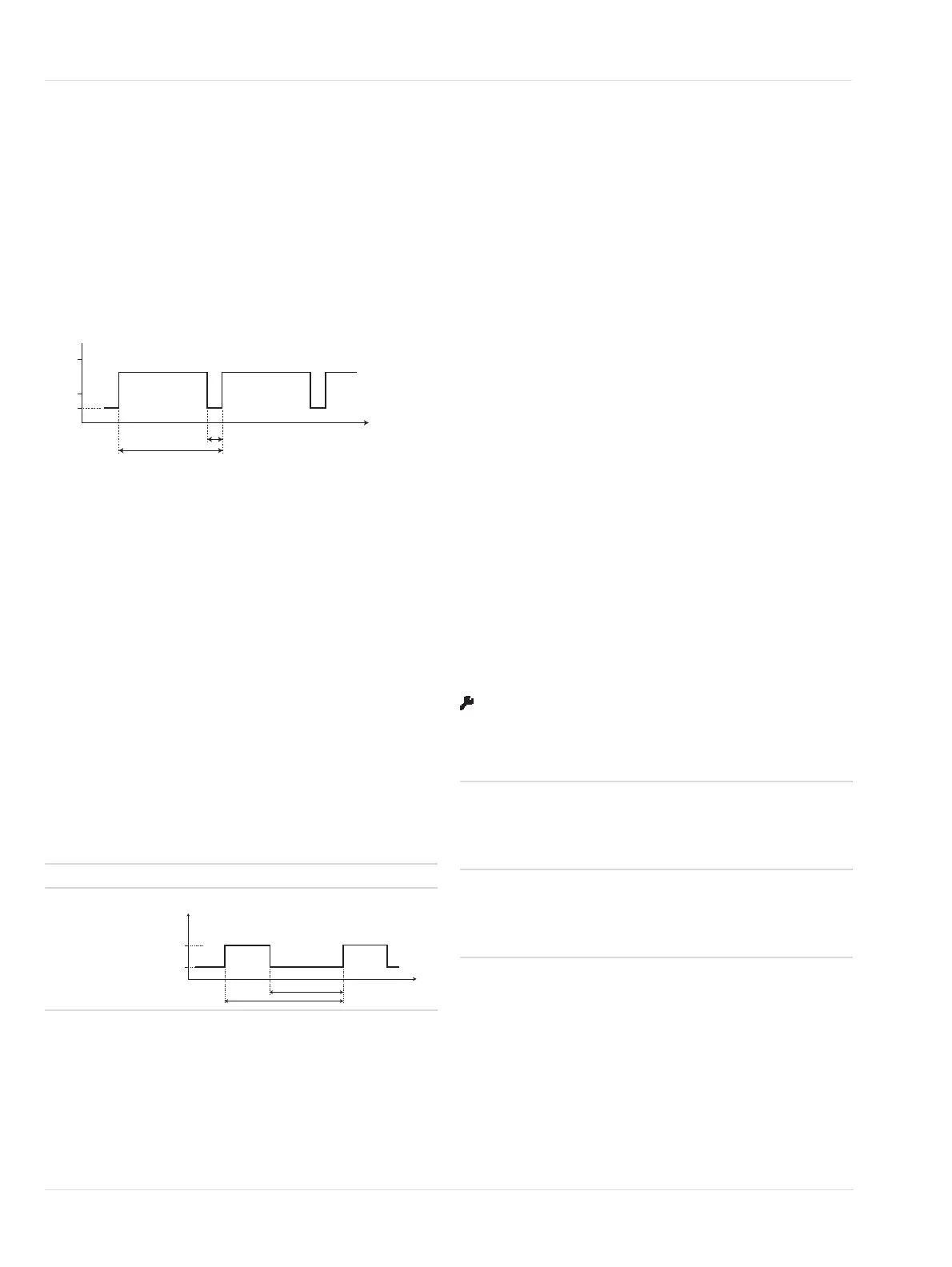

Varningssignalen växlar mellan varningsström och mätström.
– Varningsström (intervall T2)
– Mätström (intervall T1-T2)
Tidsintervaller och varningsström kan konfigureras.
13.1.4 Slå på eller stänga av varningssignalen
1. Välj Settings > Communication > Analog interface >
Warning och bekräfta.
2. Välj Enable eller Disable och bekräfta.
13.1.5 Inställning av varningsintervall
1. Välj Settings > Communication > Analog interface >
Warning interval och bekräfta.
2. Ställ in tiderna för varningsintervallerna T1 och T2 och
bekräfta.
13.1.6 Inställning av strömstyrka för varning
1. Välj Settings > Communication > Analog interface >
Warning current och bekräfta.
2. Ställ in strömstyrkan och bekräfta med [OK].
13.1.7 Ställa in underhållssignal
1. Välj Settings > Communication > Analog interface >
Maint. signal och bekräfta.
2. Ställ in signaltypen och bekräfta.
13.1.8 Ställa in statisk underhållsström
Underhållsströmmen kan bara ställas in om
underhållssignalen har ställts in som statisk.
1. Välj Settings > Communication > Analog interface
>Maint. current och bekräfta.
2. Ställ in strömmen och bekräfta.
13.1.9 Inställning av analog förskjutning
Den här funktionen lägger till en offset till den analoga
utgången vid 4 mA. Offseten justerar strömmen vid 4 mA utan
att påverka ställpunkten 20 mA.
1. Välj Settings > Communication > Analog interface
>Analog offset och bekräfta.
2. Välj raden för att redigera offset (område: -0,5 till 0.5mA)
och bekräfta.
3. Ställ in strömmen och bekräfta.
 Inställningen för Analog offset visas.
4. Välj Confirm och bekräfta med [OK].
13.1.10 Inställning av analogt intervall
Den här funktionen justerar den analoga utgången vid 20 mA
utan att påverka ställpunkten 4 mA.
1. Välj Settings > Communication > Analog interface >
Analog span och bekräfta.
2. Välj raden för att redigera offset (område: -0,5 till 0.5mA)
och bekräfta.
3. Ställ in strömmen och bekräfta.
 Inställningen för Analog span visas.
4. Välj Confirm och bekräfta med [OK].
13.1.11 Test av analogt gränssnitt
Dessa funktioner ändrar strömmen för det analoga
gränssnittet i testsyften (t.ex. för att kontrollera
programmeringen för styrenheten). Det kan vara nödvändigt
att hindra larmen vid styrenheten för att undvika fellarm. När
man gått ur dessa funktioner återgår strömmarna automatiskt
till underhållssignalen. Under testet visas underhållssignalen
.
● Inställning av strömstyrka eller koncentration:
1. Välj Settings > Communication > Analog interface och
önskat alternativ.
2. När larmen har spärrats vid kontrollboxen, bekräfta
meddelandet Inhibit all alarms med Next.
3. Välj rad för redigering och bekräfta med [OK].
4. Ställ in önskat värde.
5. Välj Next och bekräfta.
6. Ställ in önskad option:
35869
static En konstant ström som kan konfigureras.
dynamic En fyrkantsignal med följande karakteristik:
t
[s]
T
1
4
20
[mA]
T
2
3
t
[s]
1,1
[mA]
0,7
5
3
Set Current Den här funktionen ställer in
strömmen till ett värde mellan
0 och 22 mA. Analog offset
och analogt spann används
inte för den här funktionen.
Set concentr. Denna funktion ställer in
strömstyrkan för att mot-
svara ett valfritt mätvärde
mellan 0 och fullskalig avvi-
kelse.
