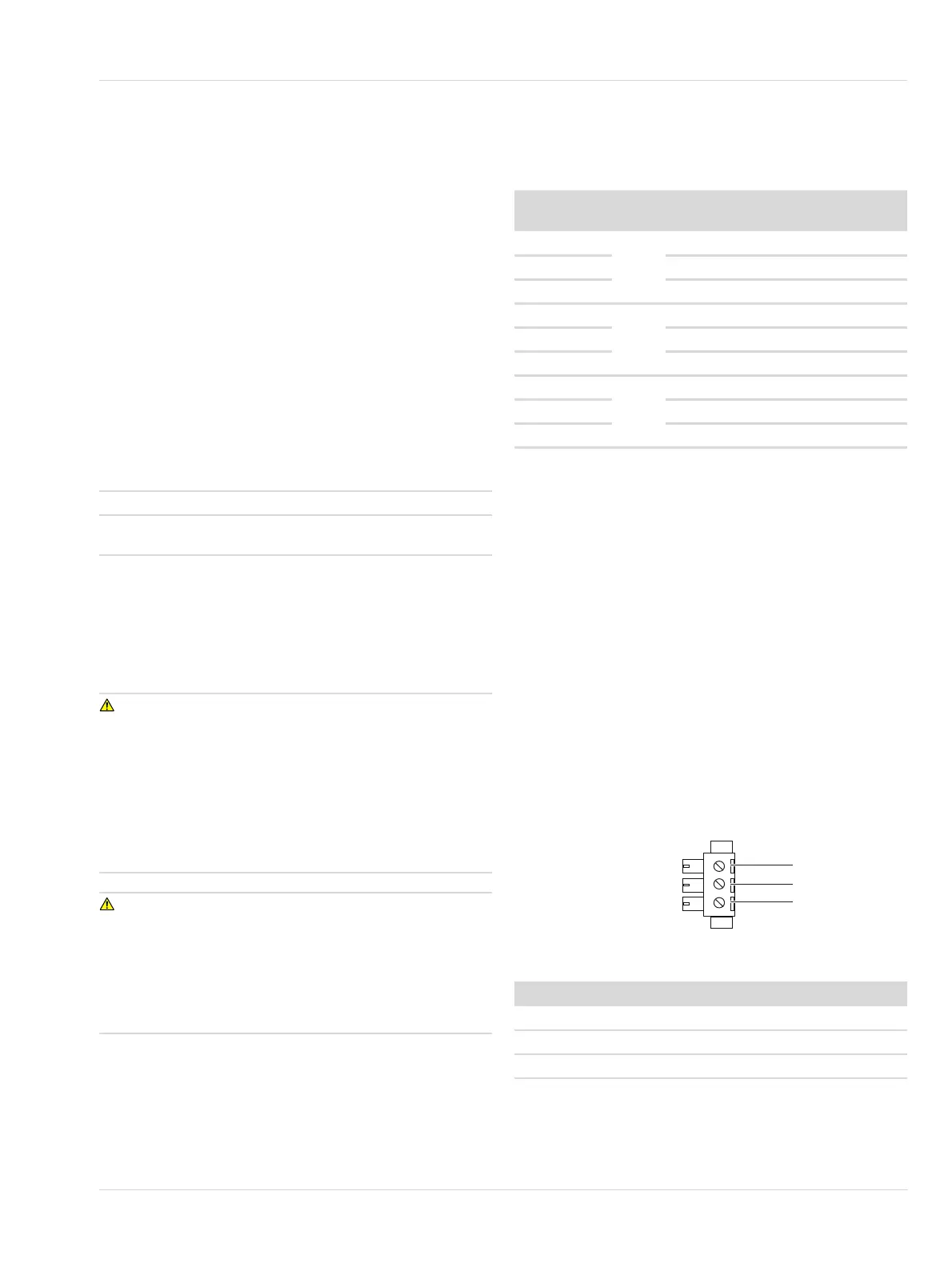

Montering och installation | sv
Bruksanvisning | Dräger PointGard 2000 Series 131
– Säkerställ att de finns plats för underhåll och
sensorbyte:
Till vänster: 200 mm / 8’’
Nedåt: 180 mm / 7’’
– Montera instrumentet med skruvarna. Se
18.1.4 Monteringsskruvar angående rekommenderade
egenskaper för skruvar.
4.5 Anslutning till gränssnitt
4.5.1 Förberedelse av gränssnittsanslutningen
1. Öppna instrumentet.
2. Skruva av täckpluggen från respektive kabeltätning.
– För reläanslutningar: Kabeltätning 5
– För gränssnittsanslutningar 4-20 mA: Kabeltätning 3
3. Dra åt kontramuttern med rätt åtdragningsmoment (13 +/-
4.4 Lbs. In. / 1.5 +/- 0.5 Nm).
4. Skala kablarna mellan 5-7 mm.
5. Använd en ledarändhylsa för flertrådiga ledare.
6. Fortsätt i motsvarande steg.
4.5.2 Reläanslutningar
Med hjälp av reläanslutningar kan man sända signaler till
externa larmanordningar.
9-stiftskontakt
För kabeldragningen till relät finns en 9-stiftskontakt.
VARNING
Risk för elstöt
Spänningsskillnader kan leda till isoleringsfel.
► Blanda inte elektriska laster med olika spänningstyp (AC
eller DC) med varandra.
► Säkerställ hos likströmslaster att endast apparater med
samma nominella likspänning styrs via reläkontakterna
(t.ex. ≤ 120 V).
► Säkerställ hos växelströmslaster att reläkontakterna bara
är förbundna md apparater som de delar samma fas med.
VARNING
Risk för elchock
Överskridande av extra låg spänning (ELV) kan leda till
elchock.
ELV-gräns för AC ≤ 50 V
ELV-gräns för DC ≤ 120 V
► Om ELV överskrider gränsvärdena, måste stift 2 (PE) i
strömanslutningskontakten anslutas till jordningen.
Kopplingsschema för reläanslutningar
Med fabriksinställning och under normal drift är reläerna alltid
strömmatade. Därmed får man en “felsäker” drift.
Reläanslutningskontakt
Reläetiketterna (NO, COM, NC) visar standardläget "Normally
energized" (normalt strömmatat) för alla reläer medan
instrumentet är igång.
Anslutning av 9-stiftskontakten
1. Dra in reläkablarna genom tillhörande kabeltätning.
2. Sätt in reläkablarna i den befintliga 9-stiftskontakten.
a. Anslut kablarna för A1 (förlarm), A2 (huvudlarm) och
FLT (felrelä) till kopplingsplintarna.
b. Kontrollera att anslutningen överensstämmer med
kopplingsscheman och markeringarna på kretskortet.
c. Säkra kabelföringarna med buntband.
3. Sätt in 9-stiftspluggen i uttaget och dra åt skruvarna med
rätt vridmoment (4.4 ... 5.3 Lbs. In./0.5 ... 0.6 Nm).
4. Stäng instrumentet.
4.5.3 Gränssnitt 4-20 mA
Med hjälp av gränssnitt 4-20 mA överförs mätvärdena till
styrenheten. Driften är endast möjlig som strömkälla.
3-stiftskontakt
För kabelanslutning av gränssnitt 4-20 mA finns en 3-
stiftkontakt.
Kopplingsschema för anslutning av gränssnitt 4-20 mA
Anslutning av reläer 4.5.2 Reläanslutningar
Anslutning av gränssnitt 4-
20 mA
4.5.3 Gränssnitt 4-20 mA
Stift Märk-
ning
Relä
1 NC A1 A1 Normalt stängd
2 COM A1 Gemensam
3 NO A1 Normalt öppen
4 NC A2 A2 Normalt stängd
5 COM A2 Gemensam
6 NO A2 Normalt öppen
7 NC FLT Fel Normalt stängd
8 COM Fel Gemensam
9 NO Fel Normalt öppen
35156
Stift Märkning Funktion
1 P 4 till 20 mA-signal +
2PE Skärm
3 M 4 till 20 mA-signal -
1
2
3
