40 Brugsanvisning | Dräger PointGard 2000 Series
da | Montering og installation
FORSIGTIG
Eksplosionsfare
Selve instrumentet er ikke egnet til brug i eksplosionsfarlige
atmosfærer.
► Må ikke anvendes i eksplosionsfarlige atmosfærer.
3.2.4 PointGard 2700 IR Remote
PointGard 2700 IR Remote kan sluttes til PIR 7x00 med
forskellige former for eksplosionsbeskyttelse.
– Eksplosionssikker (Ex d) Polytron
®
-forgreningsdåse med
PIR 7x00
– PIR 7x00 for ekstra høj eksplosionsbeskyttelse (Ex e).
De følgende PIR 7x00-sensorer kan sluttes eksternt til
PointGard 2700 IR. Kun 5-polet ledningsføring er mulig.
– PIR 7000 overvåger konstant brændbare gasser og
dampe, der indeholder kulbrinte. PIR 7000 har et
integreret bibliotek over gasser/dampe med > 100 stoffer.
– PIR 7200 overvåger konstant karbondioxid.
FORSIGTIG
Eksplosionsfare
Selve instrumentet er ikke egnet til brug i eksplosionsfarlige
atmosfærer.
► Må ikke anvendes i eksplosionsfarlige atmosfærer.
3.3 Tilsigtet anvendelse
Instrumentet er beregnet til løbende overvågning af den
omgivende luft med henblik på toksiske eller brændbare
gaskoncentrationer. Når gaskoncentrationen overskrider den
fastsatte alarmgrænse, udløses instrumentets indbyggede
alarmer (horn eller stroboskoper). Der kan også kobles
eksterne alarmer til, som udløses af de indbyggede relæer.
Instrumentet kan også integreres i et alarmsystem med et 4-
20 mA interface eller relæer.
Instrumentet er ikke egnet til brug i eksplosionsfarlige
atmosfærer.
4 Montering og installation
4.1 Åbning og lukning af apparatet
ADVARSEL
Risiko for stød
Der er risiko for stød, hvis instrumentet åbnes under brugen.
► Afbryd strømmen til instrumentet og vent mindst 1 minut,
før der fortsættes.
1. Løsn skruerne, og luk dækslet op.
2. Sørg for, at følgende forbindelser er foretaget korrekt:
a. Ledningsskruerne er spændt med det korrekte
drejningsmoment (4.4 ... 5.3 Lbs. In. / 0.5 ... 0.6 Nm).
b. Alle ledningsforbindelser er fastgjort med skruer.
c. Sensorstikket er tilsluttet (kun PointGard 2200 CAT).
d. Ledninger, der fører ind i huset, er sikret med
kabelbinder.
3. Luk dækslet, og spænd skruerne med det korrekte
drejningsmoment (22 Lbs. In./2.5 Nm).
4.2 Oversigt over elstik og ledninger

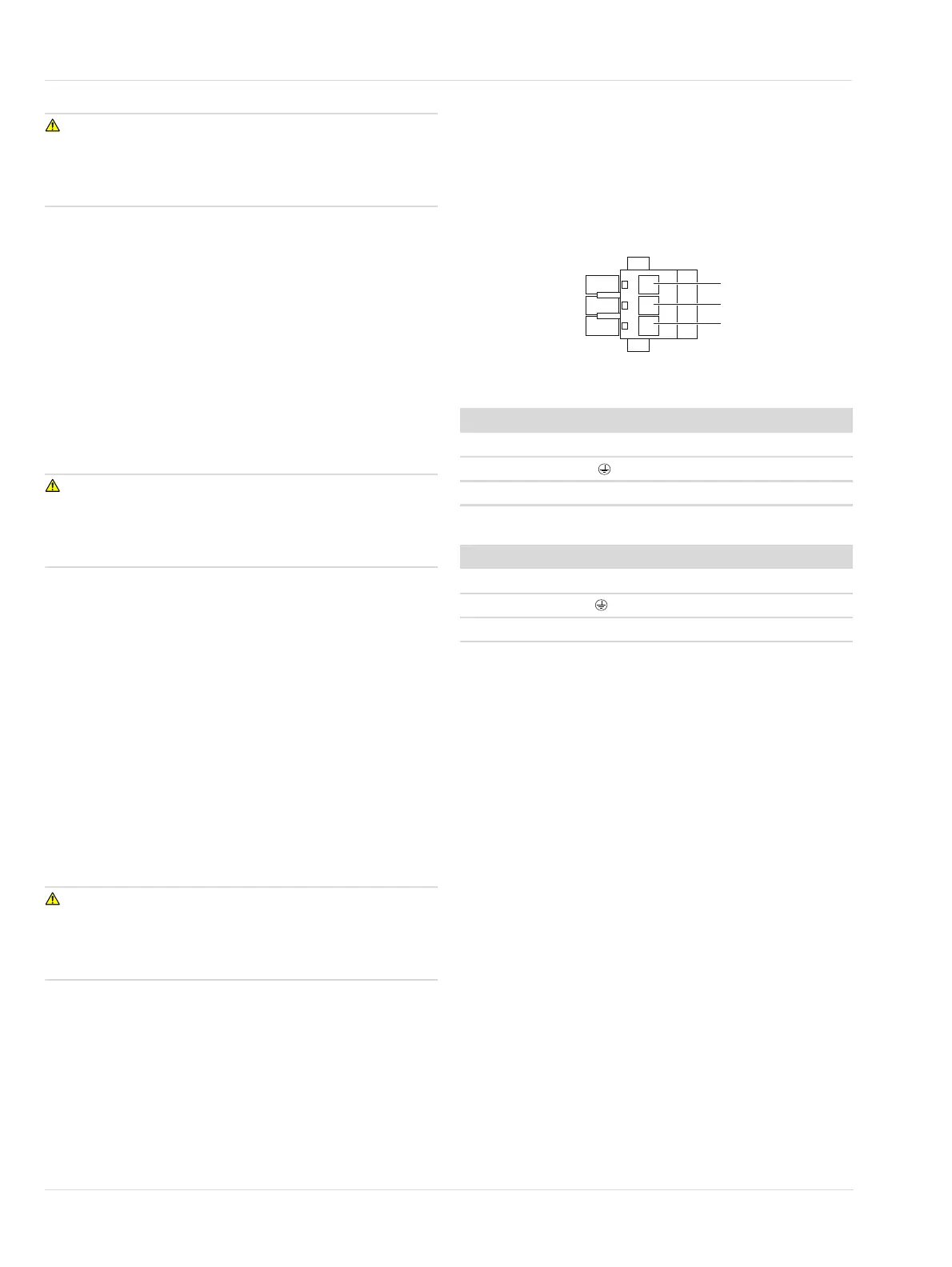

Der medfølger et 3-polet stik til tilslutning af strømkablet. Se
figur 15 og 16.
Oversigt over ledninger - AC
Oversigt over ledninger - DC
4.3 Tilslutning af strømkablet
For figurer, se udklapsiden.
1. Åbn instrumentet.
2. Før strømkablet gennem den tilhørende kabelforskruning
4.
3. Før lederne i strømkablet ind i det medfølgende 3-polede
stik i henhold til oversigten over ledere.
– Til DC-udgaven af instrumentet:
Ved brug af et uskærmet kabel eller hvis PE ikke er
tilsluttet, forbindes pol 1 og 2.
4. Spænd skruerne på stikket med det rigtige
drejningsmoment (4.4 ... 5.3 Lbs. In. / 0.5 ... 0.6 Nm).
5. Gør kabellederne fast ved at spænde et kabelbånd rundt
om dem.
6. Sæt strømstikket ind i det tilhørende strømforsyningsstik.
– For DC: Strømforsyningsstik 16
– For AC: Strømforsyningsstik 15
7. Spænd skruerne med det rigtige drejningsmoment (4.4 ...
5.3 Lbs. In. / 0.5 ... 0.6 Nm).
8. Luk instrumentet.
35162
Pol Mærke Funktion
1L Fase
2
PE
Beskyttende jord
3N Nul
Pol Mærke Funktion
1M / - V-
2
PE
Beskyttende jord
3P / + V+
1
2
3
