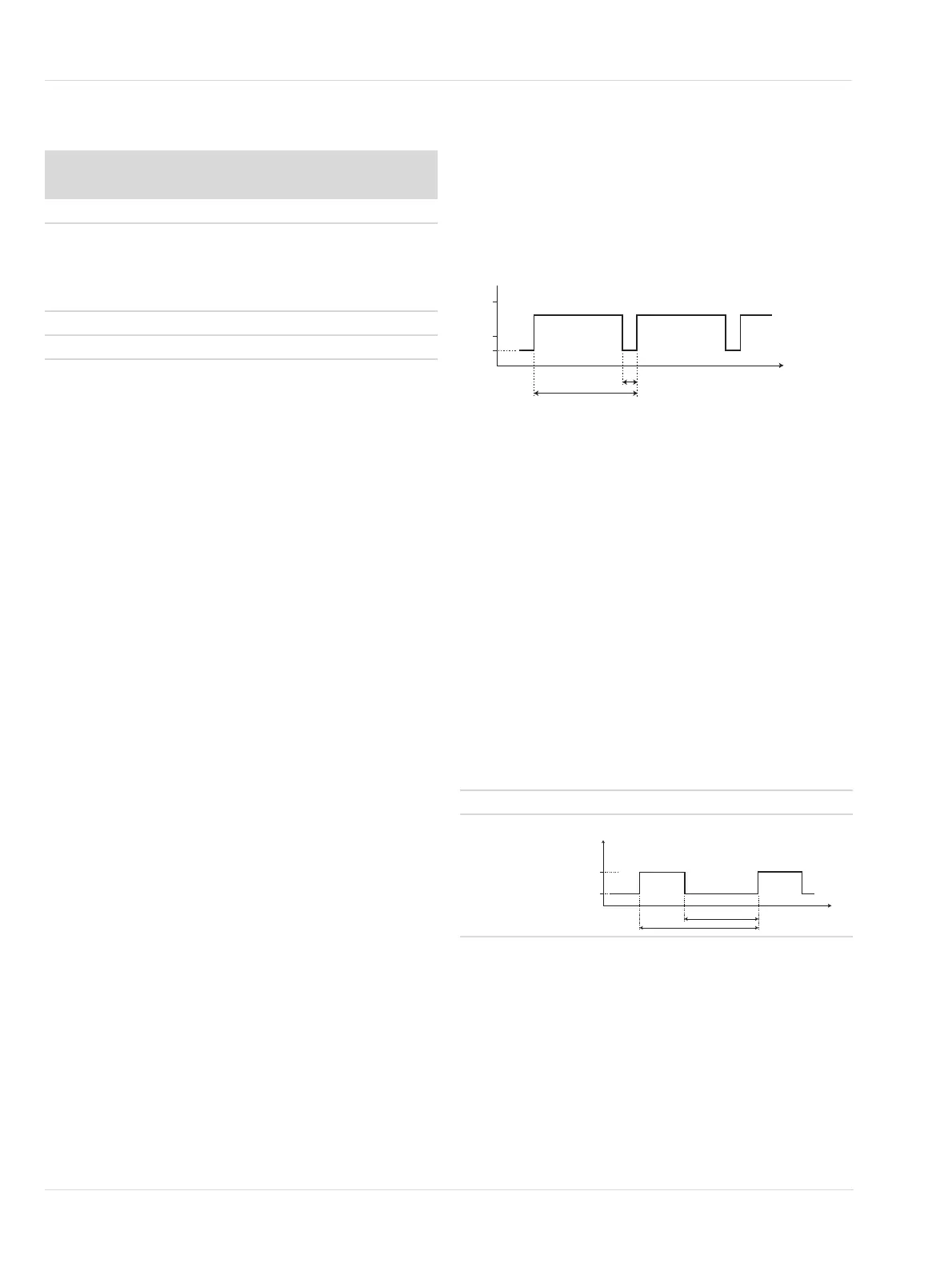

54 Brugsanvisning | Dräger PointGard 2000 Series
da | Indstillinger for interfacet
DIP-koblerens standardindstilling for
stroposkopkombinationen grøn/rød
12.1.1 Indstilling af DIP-koblerens poler
1. Åbn instrumentet.
2. Vip DIP-koblerens poler:
3. Luk instrumentet.
4. Ibrugtagning af instrumentet.
13 Indstillinger for interfacet
13.1 4-20 mA interface
Det aktuelle output fra instrumentet under normal drift ligger
mellem 4 og 20 mA og er proportionalt med den detekterede
gaskoncentration.
PointGard 2xx0 benytter forskellige strømværdier til at angive
forskellige driftsmodi. Fabriksindstillingerne kan justeres af
brugeren til anvendelsesspecifikke behov. Det sker i
overensstemmelse med NAMUR-anbefaling NE43.
13.1.1 Fuldskalaudsving
Kun PointGard 2100 EC, 27x0 IR og 2200 CAT Remote LC
Nogle sensorer har et justerbart fuldskalaudsving til
begrænsning af måleområdet for 4-20 mA-interfacet.
Fuldskalaudsvinget (FSD) definerer et slutpunkt inden for
sensorens måleområde. Hvis gaskoncentrationen når dette
slutpunkt, udsender 4-20 mA-interfacet 20 mA.
Eksempel: Nødvendigt område 0 til 500 ppm CO (f.eks.
varenummer 6809605 standard 300 ppm, område min/maks.
= 50/1000 ppm). Vælg 500 ppm som fuldt udsving. Det
analoge output vil være lineært mellem 4 mA = 0 ppm og 20
mA = 500 ppm.
13.1.2 Indstilling af fejlstrøm
Denne funktion definerer strømmen til fejlsignalet.
1. Vælg Settings > Communication > Analog interface >
Fault current, og bekræft.
2. Vælg linjen for redigering af strømmen, og bekræft.
3. Indstil strømmen, og bekræft.
Indstillinger for Fault current vises.
4. Vælg Confirm, og bekræft med [OK].
13.1.3 Oplysninger om advarselssignalet
Advarselssignalet skal være tændt for at kunne overføre et
advarselssignal via det analoge interface.
Advarselssignalet skifter mellem advarselsstrømmen og
målestrømmen.
Advarselsstrøm (interval T2)
Målestrøm (interval T1-T2)
Tidsintervaller og advarselsstrømmen kan konfigureres.
13.1.4 Advarselssignal til eller fra
1. Vælg Settings > Communication > Analog interface >
Warning, og bekræft.
2. Vælg Enable eller Disable, og bekræft.
13.1.5 Indstilling af advarselsinterval
1. Vælg Settings > Communication > Analog interface >
Warning interval, og bekræft.
2. Angiv tiden for advarselsinterval T1 og T2, og bekræft.
13.1.6 Indstilling af advarselsstrøm
1. Vælg Settings > Communication > Analog interface >
Warning current, og bekræft.
2. Indstil strømmen, og bekræft med OK.
13.1.7 Indstilling af vedligeholdelsessignal
1. Vælg Settings > Communication > Analog interface >
Maint. signal, og bekræft.
2. Indstil signaltype, og bekræft.
13.1.8 Indstilling af statisk
vedligeholdelsesstrøm
Vedligeholdelsesstrømmen kan kun indstilles, hvis
vedligeholdelsessignalet er indstillet på statisk.
1. Vælg Settings > Communication > Analog interface >
Maint. current, og bekræft.
2. Indstil strømmen, og bekræft.
Poler
1 2 3 4 5
TIL FRA TIL TIL FRA
til venstre TIL
til højre FRA
35869
static En konstant strøm, der kan konfigureres.
dynamic Et firkantsignal med følgende egenskaber:
t
[s]
T
1
4
20
[mA]
T
2
3
t
[s]
1,1
[mA]
0,7
5
3
