Авторское право 2008 г., компания Baker Hughes.
96 | Инструкции по безопасности PACE5000/6000–Русский
Примечание. При использовании двух модулей давления (см. K0443, раздел 2.6, «Замена
модуля давления») убедитесь в следующем.
• Модуль с самым высоким номинальным значением давления установлен в правой
части позиции модуля 1, если смотреть со стороны задней части изделия, см. (см.
Рисунок A1).
• Если номинальные значения давления обоих модулей одинаковы, убедитесь в том,
что модуль, серийный номер которого больше, установлен в правой части позиции
модуля 1, если смотреть со стороны задней части изделия.
Примечание. Все пневматические подключения должны соответствовать директиве
оборудования, работающего под давлением, или другим региональным стандартам.
Примечание. При подключении портов выхода двух модулей давления вместе убедитесь
в том, что они оба отвечают следующим требованиям.
• Менее 70 бар (1015 фунтов на кв. дюйм)
ИЛИ
• От 100 до 210 бар (от 1450 до 3045 фунтов на кв. дюйм)
Для защиты пневматических частей от избыточного давления и обеспечения соответствия
P
E
D не смешивайте категории.

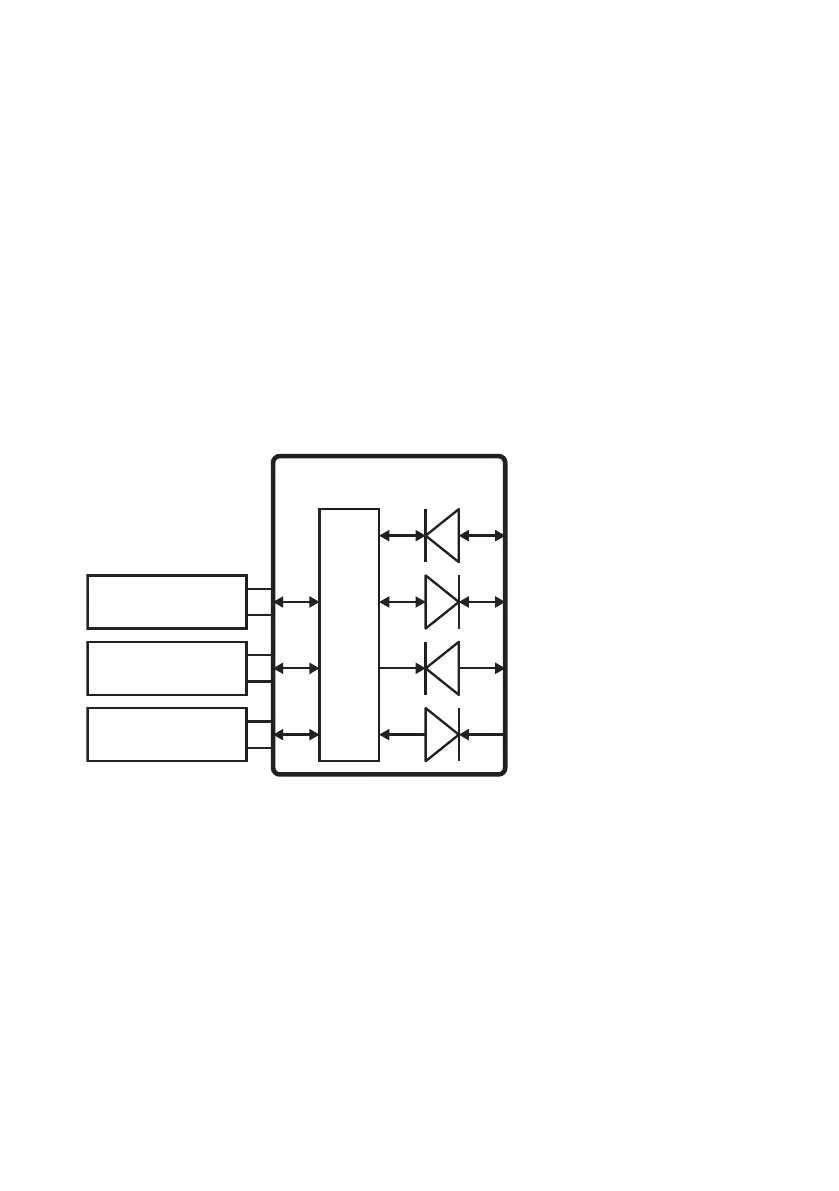

Рисунок 1: Пневматическая схема напорного коллектора PACE CM
PACE CM
Ʉɨɥɥɟɤɬɨɪɞɚɜɥɟɧɢɹ
ɉɨɪɬɜɟɧɬɢɥɹɰɢɢ
ɉɨɪɬɜɵɯɨɞɚ
ɉɨɪɬɩɨɞɚɱɢ±
ɉɨɪɬɩɨɞɚɱɢ
Ⱦɚɬɱɢɤɤɨɧɬɪɨɥɹ
ɢɡɦɟɪɟɧɢɹ
Ⱦɚɬɱɢɤɜɚɤɭɭɦɚ
Ⱦɚɬɱɢɤɞɚɜɥɟɧɢɹ
ȼɧɭɬɪɟɧɧɢɣɨɛɴɟɦ
