Português–Instruções de segurança PACE5000/6000 | 67

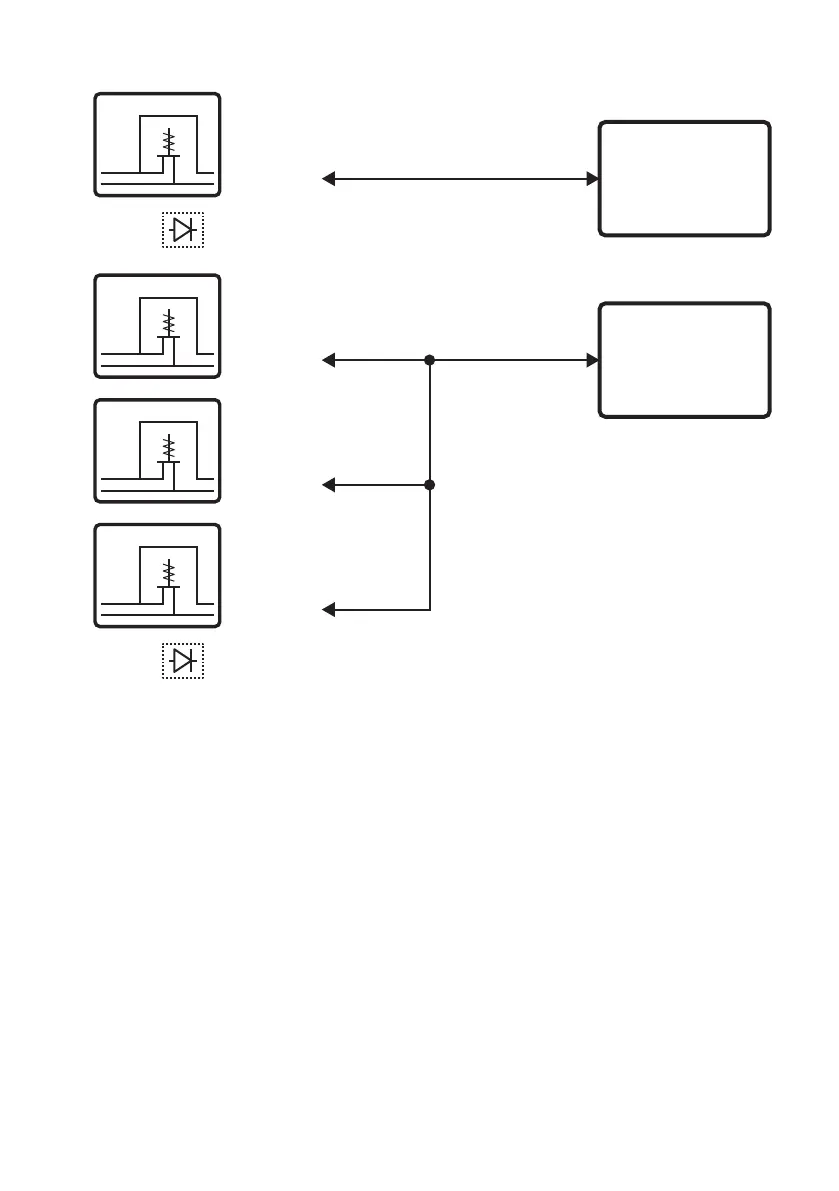

Figura 2: Conexões Pneumáticas - Casos de Uso Típicos
2.1 Equipamento de Alimentação
As alimentações pneumáticas devem ter válvulas de isolamento e descarga e, se necessário,
equipamentos condicionadores. Cada alimentação de pressão positiva deve ser regulada entre
110% da variação de pressão de fundo de escala e a Pressão Operacional Máxima (MWP),
especificada no módulo de controle.
Para proteger o módulo de controle, para faixas acima de 100 bar, da sobrepressão, é preciso
en
caixar um dispositivo de proteção adequado (como uma válvula de alívio ou disco de ruptura)
para limitar a pressão de alimentação aplicada abaixo da Pressão Operacional Máxima (MWP)
Consulte o Manual do Usuário do K0443.
Nos instrumentos sem alimentação negativa, a pressão positiva é descarregada do sistema para
at
mosfera através da porta de alimentação negativa. Encaixe o difusor na porta negativa para
difundir o fluxo de ar.
Durante as operações de descompressão do sistema, a pressão é descarregada para a
at
mosfera através da porta de descarga. Encaixe o difusor na porta de descarga para difundir o
fluxo de ar.
Porta de
saída
PACE CM
Cliente
UUT*
Caso de Uso de Cliente 1
Cliente
UUT*
Caso de Uso de Cliente 2
PACE CM
PACE CM
PACE CM
Porta de
saída
Porta de
saída
Porta de
saída
