Svenska–Säkerhetsanvisningar för PACE5000/6000 | 87

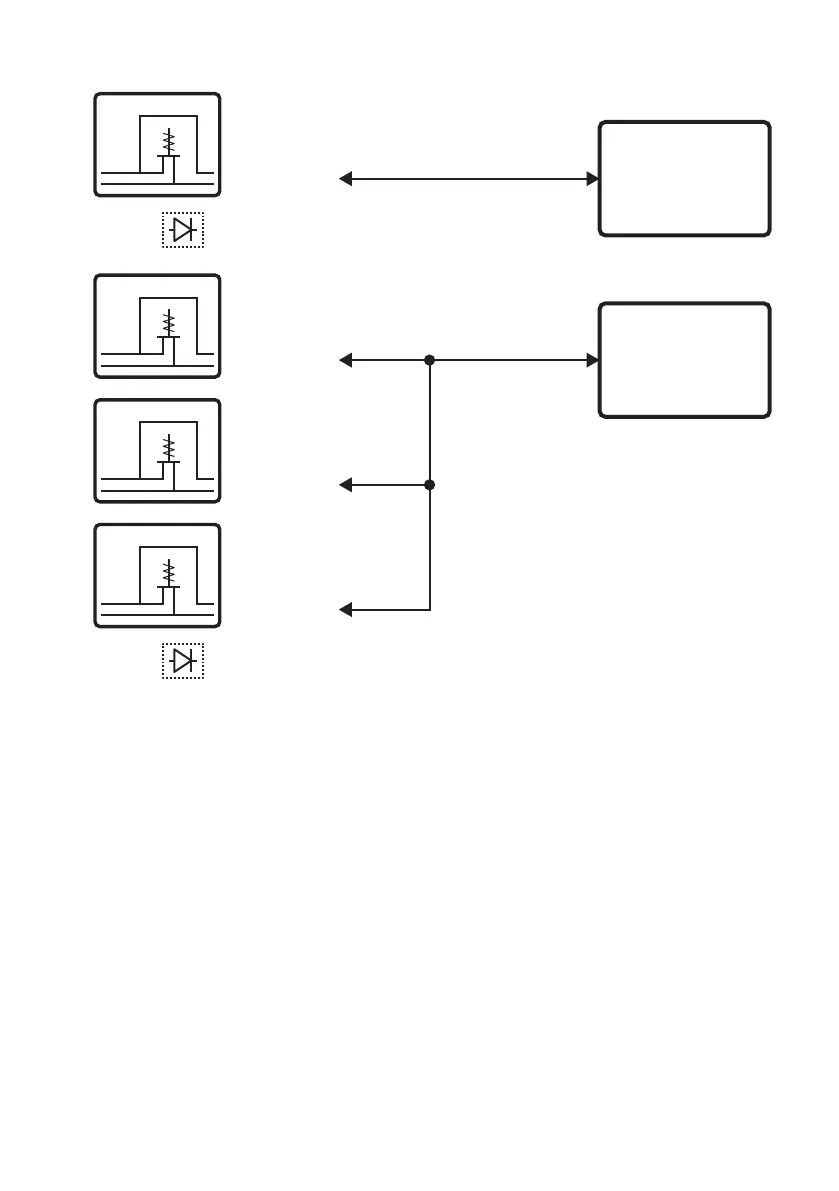

Figur 2: Tryckluftsanslutningar – Typisk användning
2.1 Försörjningsutrustning
Tryckluftsförsörjningen bör ha isolerings- och avluftningsventiler samt konditioneringsutrustning
om det behövs. Den positiva tryckförsörjningen ska regleras mellan 110 % av det fullskaliga
tr
yckområdet och det maximala arbetstrycket (MWP) som anges på styrmodulen.
För att skydda styrmodulen från övertryck, gällande intervall på över 100 bar (1 450 psi), måste
en
lämplig skyddsanordning (t.ex. en avlastningsventil eller ett sprängbleck) monteras för att
begränsa det tillämpade matningstrycket till under det maximala arbetstrycket (MWP). Se
bruksanvisningen för K0443.
På instrument utan negativ försörjning matas det positiva trycket ut från systemet i atmosfären
vi
a den negativa försörjningsporten. Montera luftspridaren på den negativa porten för att sprida
luftflödet.
Under avluftning av systemtryck luftas trycket ut från systemet till omgivningen via
av
luftningsporten. Anslut en diffusor till avluftningsporten för att sprida ut luftflödet.
Utgående port
PACE CM
Kund
Testenhet (UUT)
Kundanvändningsstudie 1
Kund
Testenhet (UUT)
Kundanvändningsstudie 2
PACE CM
PACE CM
PACE CM
Utgående port
Utgående port
Utgående port
