한국어 –PACE5000/6000 안전 지침 | 123

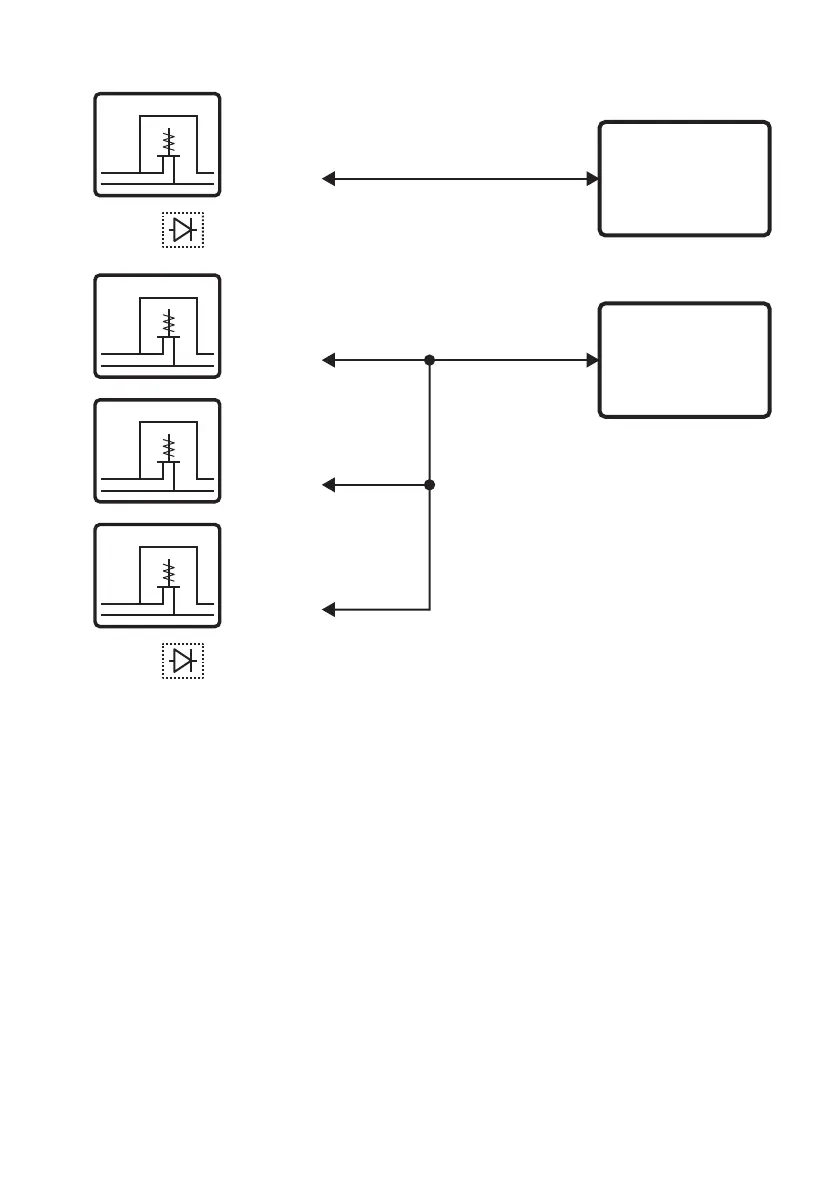

그림 2: 유압 연결 - 일반적인 사용 사례
2.1 공급 장비
유압 공급 장치에는 분리 및 방출 밸브가 있어야 하며 , 필요한 경우 조절 장비가 있어야 합니다 . 양압 공급
장치는 전체 압력의 110% 와 제어 모듈에 명시된 MWP( 최대 작동 압력 ) 사이로 조절되어야 합니다 .
제어 모듈을 보호하려면 100bar(1450psi) 보다 높은 범위의 과압 상태에서 적절한 보호 장치 ( 예 : 안전
벨브
또는 버스팅 디스크 ) 를 피팅하여 적용되는 공급 압력을 MWP( 최대 작동 압력 ) 보다 낮게 제한해야
합니다 . K0443 사용 설명서를 참조하십시오 .
음압 공급 장치 없는 기기에서 음압 공급 장치 포트를 통해 시스템에서 대기압으로 양압이 배출됩니다 .
디퓨
저를 음압 포트에 피팅하여 기류를 분산시킵니다 .
시스템 압력 방출 작동 중에 방출 포트를 통해 시스템에서 대기압으로 압력이 배출됩니다 . 디퓨저를 방출
포트
에 피팅하여 기류를 분산시킵니다 .
1"$&$.
몮맫
665
몮맫칺푷칺옎
몮맫
665
몮맫칺푷칺옎
1"$&$.
1"$&$.
1"$&$.
엳
엳
엳
