Español–Instrucciones de seguridad PACE5000/6000 | 27

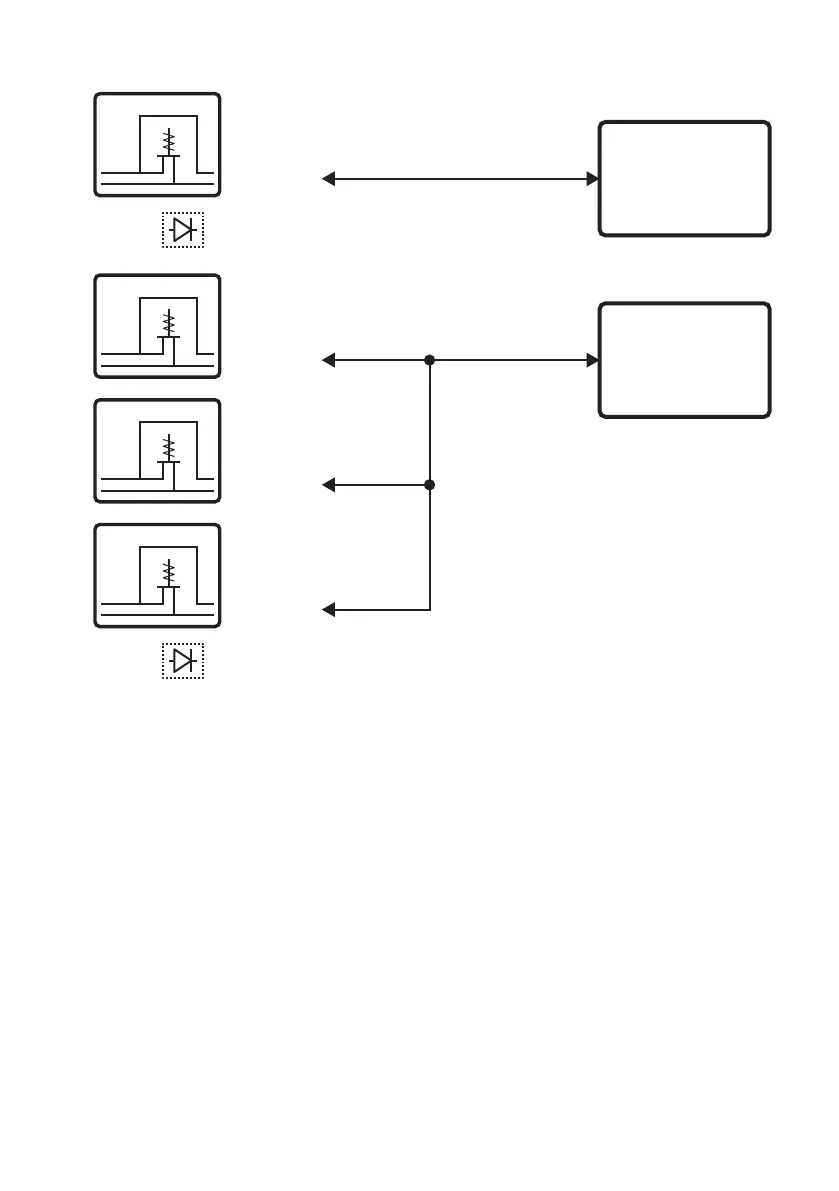

Figura 2: Conexiones neumáticas - Casos típicos de uso
2.1 Equipos de alimentación
Las alimentaciones de aire comprimido deben disponer de válvulas de aislamiento y ventilación
y, si es necesario, de equipos de acondicionamiento. La alimentación de presión positiva debe
estar regulada entre el 110% del fondo de escala del rango de presión y la presión máxima de
trabajo (MWP) indicada en el módulo de control.
En caso de rangos superiores a 100 bar (1450 psi), se debe instalar un dispositivo de protección
ad
ecuado (por ejemplo, una válvula de descarga o un disco de ruptura) para limitar la presión de
alimentación aplicada a un valor inferior a la presión máxima de trabajo (MWP) y proteger así el
módulo de control contra un exceso de presión. Consulte el manual del usuario K0443.
En instrumentos sin alimentación negativa la presión positiva se descarga del sistema a la
at
mósfera a través de la conexión SUPPLY -. Instale el difusor en la conexión negativa para
difundir el flujo de aire.
Durante las operaciones de ventilación de la presión del sistema, la presión se descarga a la
at
mósfera por la conexión de ventilación. Instale un difusor en la conexión de ventilación para
difundir el flujo de aire.
Conexión
de salida
PACE CM
Cliente
UP
Caso de uso de cliente 1
Cliente
UP
Caso de uso de cliente 2
PACE CM
PACE CM
PACE CM
Conexión
de salida
Conexión
de salida
Conexión
de salida
