Italiano–Istruzioni di sicurezza PACE5000/6000 | 47

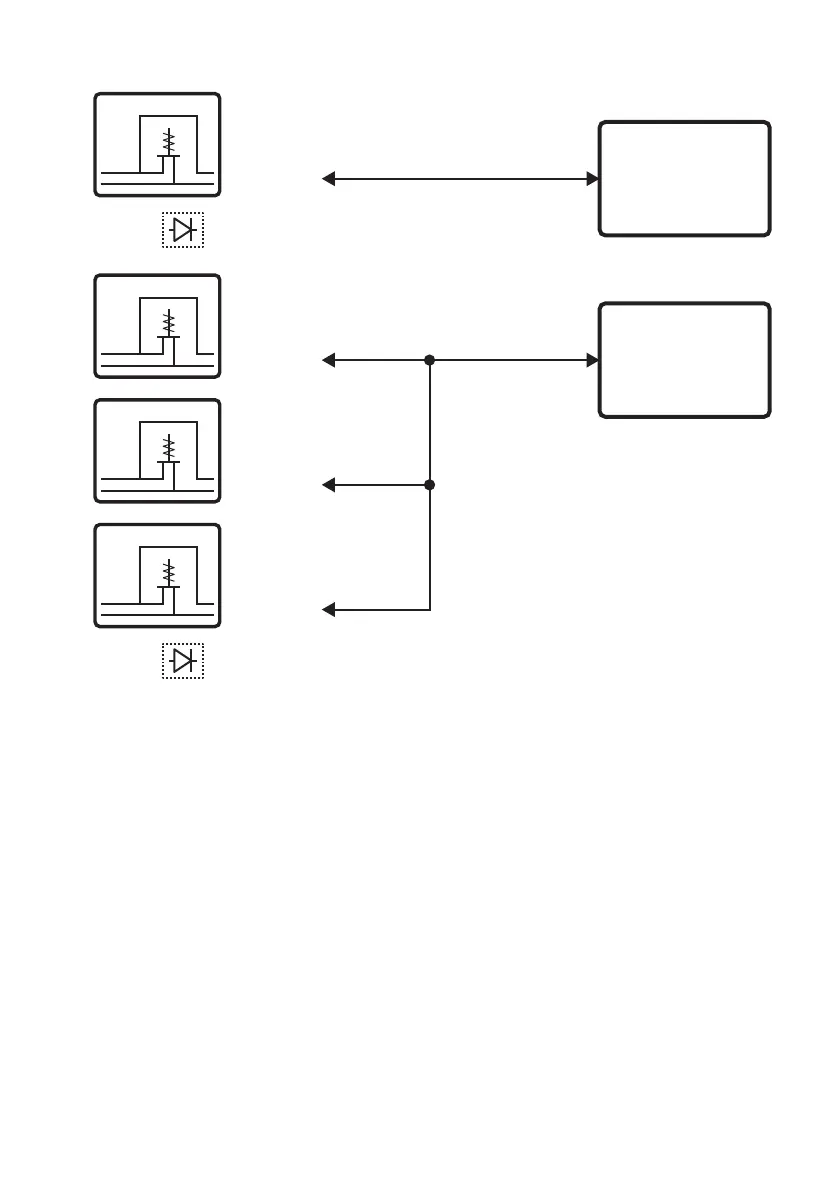

Figura 2: Collegamenti pneumatici - Casi di utilizzo tipici
2.1 Apparecchiature di alimentazione
Le alimentazioni pneumatiche devono essere dotate di valvole di isolamento e sfiato e, ove
necessario, apparecchiature di condizionamento. L'alimentazione di pressione positiva va
regolata tra il 110% del campo di pressione a fondo scala e la Pressione massima di esercizio
(MWP) indicata sul modulo di controllo.
Per proteggere il modulo di controllo dalla sovrappressione in caso di range superiori a 100 bar
(1
450 psi), occorre installare un opportuno dispositivo di protezione (come una valvola limitatrice
di
pressione o un disco di rottura) per limitare la pressione di alimentazione a valori inferiori alla
Pressione massima di esercizio (MWP). Fare riferimento al Manuale utente K0443.
Sugli strumenti senza alimentazione negativa, la pressione positiva viene scaricata dal sistema
ne
ll'atmosfera attraverso la porta di alimentazione negativa. Montare il diffusore sulla porta
negativa per diffondere il flusso d'aria.
Durante le operazioni di sfiato, la pressione viene scaricata dal sistema nell'atmosfera attraverso
il
foro di sfiato. Montare un diffusore sul foro di sfiato per diffondere il flusso d'aria.
Porta di uscita
PACE CM
Cliente
UUT
Caso di utilizzo cliente 1
Cliente
UUT
Caso di utilizzo cliente 2
PACE CM
PACE CM
PACE CM
Porta di uscita
Porta di uscita
Porta di uscita
