Français–PACE5000/6000 - Consignes de sécurité | 37

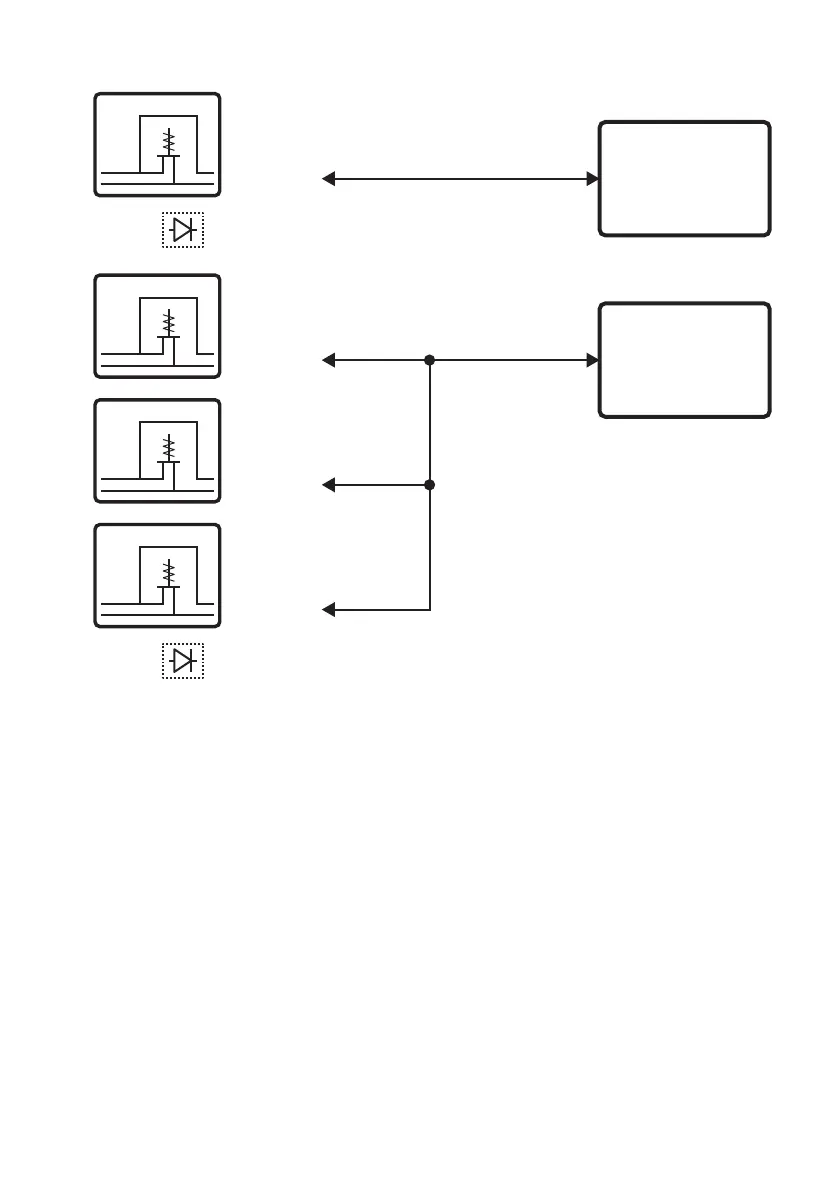

Figure 2 : Raccords pneumatiques - Cas d'utilisation types
2.1 Équipement d’alimentation
Les alimentations pneumatiques doivent disposer de soupapes d’isolement et de robinets de
mise à l'air libre et, en cas de nécessité, d’un équipement de conditionnement. La source de
pression positive doit être régulée entre 110 % de la plage de pression de pleine échelle et la
pr
ession de service maximum (MWP) indiquée sur le module de contrôle.
Pour protéger le module de contrôle contre toute surpression pour les plages de pression
su
périeures à 100 bar(1450 psi), un dispositif de protection approprié (tel qu'une soupape de
su
rpression ou un disque d’éclatement) doit être installé afin de limiter la pression d'admission
appliquée à une valeur inférieure à la pression de service maximum. Reportez-vous au manuel
d’utilisation K0443.
Sur les instruments ne disposant pas de source de pression négative, la pression positive du
sy
stème est mise à l’atmosphère par l’intermédiaire de l’orifice d’admission négative. Installez le
diffuseur sur l'orifice d'admission négative afin de disperser le flux d'air.
Durant les opérations d'évacuation de pression du système, cette pression est mise à
l'
atmosphère par l'orifice de mise à l’air libre. Installez un diffuseur sur l'orifice de mise à l’air libre
afin de disperser le flux d'air.
Orifice de sortie
Module de contrôle
PACE
Appareil à tester
du client
Cas d’utilisation 1 du client
Appareil à tester
du client
Cas d’utilisation 2 du client
Module de contrôle
PACE
Module de contrôle
PACE
Module de contrôle
PACE
Orifice de sortie
Orifice de sortie
Orifice de sortie
