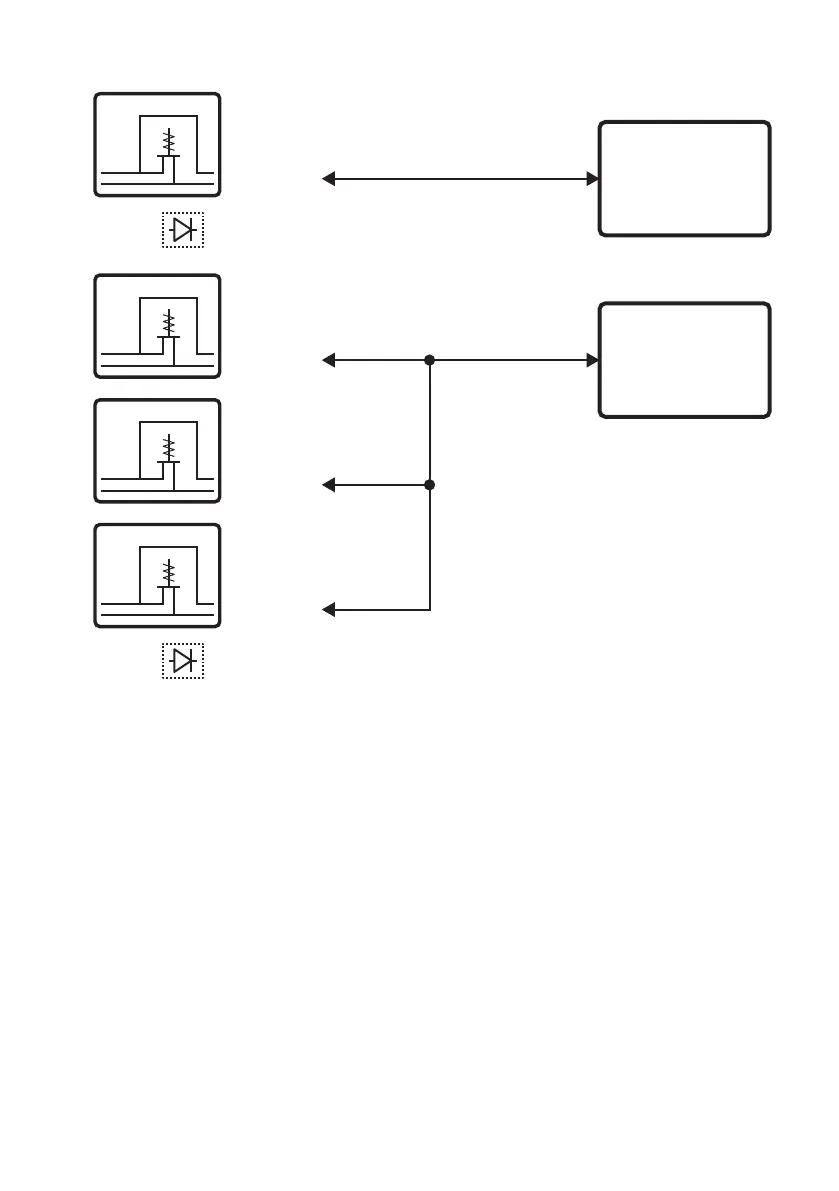

Figura 2: Racorduri pneumatice – situaţii de utilizare tipice
2.1 Echipamentul de alimentare
Sursele de alimentare trebuie să fie prevăzute cu supape de izolare şi ventilare şi, dacă este
necesar, cu echipament de condiţionare. Sursa de presiune pozitivă trebuie să fie setată la o
valoare cuprinsă între 110% din intervalul complet de presiune şi presiunea maximă de
funcţionare (MWP) indicată pe modulul de control.
În vederea protejării modulului de control, pentru intervale peste 100 de bari (1.450 psi), din cauza
su
prapresiunii, este necesară instalarea unui dispozitiv de protecţie adecvat (cum ar fi o supapă
de eşapare sau un disc de rupere) pentru a limita presiunea aplicată de sursă sub nivelul presiunii
maxime de funcţionare (MWP). Consultaţi Manualul de utilizare K0443.
La instrumentele cu alimentare negativă, presiunea pozitivă este descărcată din sistem în
at
mosferă, prin portul de alimentare negativă. Montaţi dispersorul la portul negativ, pentru a
difuza fluxul de aer.
În timpul operaţiilor de ventilare a presiunii din sistem, aceasta este descărcată din sistem în
at
mosferă, prin portul de ventilare. Montaţi un dispersor la portul de ventilare, pentru a difuza
fluxul de aer.
3RUWGHLHúLUH
PACE CM
Client
Dispozitiv în curs de
testare (UUT)
6LWXDĠLHGHXWLOL]DUHFOLHQW
Client
Dispozitiv în curs de
testare (UUT)
6LWXDĠLHGHXWLOL]DUHFOLHQW
PACE CM
PACE CM
PACE CM
3RUWGHLHúLUH
3RUWGHLHúLUH
3RUWGHLHúLUH
