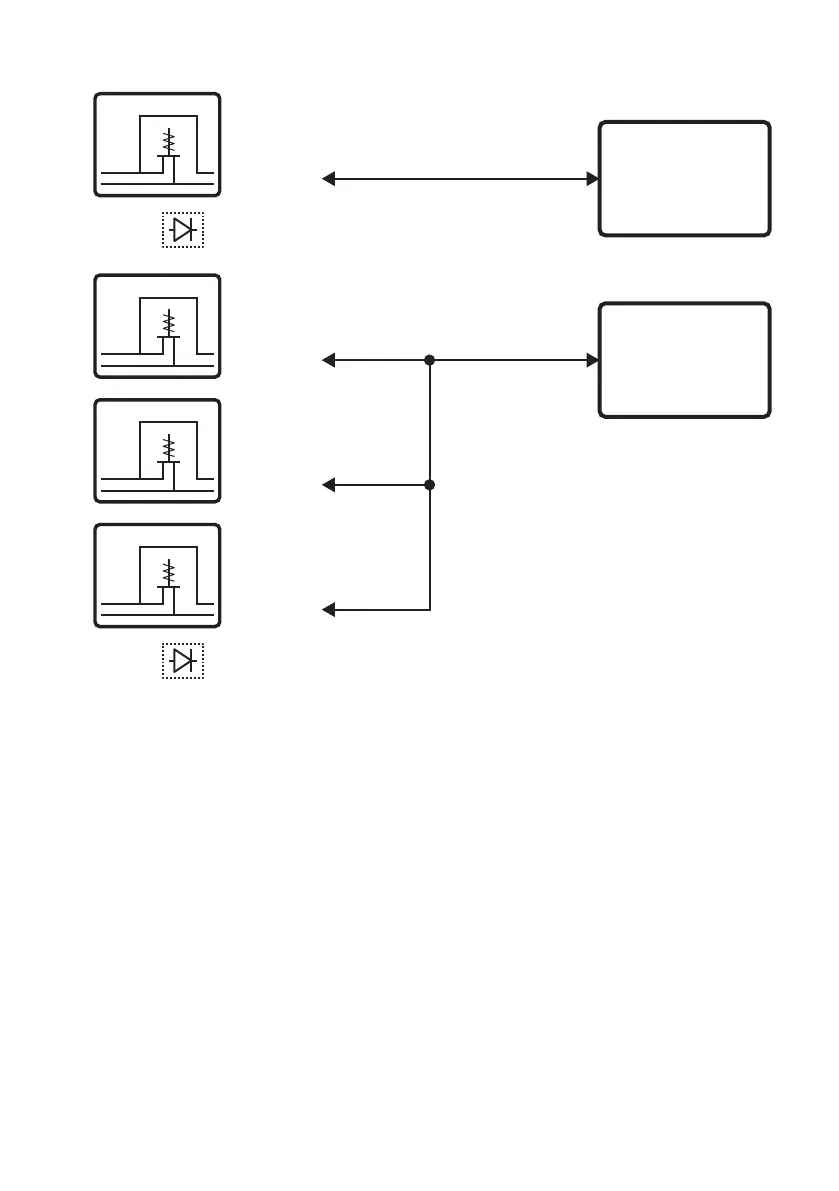

Рисунок 2: Пневматические соединения — типичные примеры использования
2.1 Оборудование подачи
Пневматические источники подачи должны иметь запорные и вентиляционные клапаны
и при необходимости оборудование обработки среды. Источник положительного давления
до
лжен быть отрегулирован между 110 % полной шкалы диапазона давления
и максимальным рабочим давлением модуля управления.
Для защиты модуля управления от избыточного давления для диапазонов выше 100 бар
не
обходимо установить соответствующее устройство защиты (такое как
предохранительный клапан или предохранительный диск) для ограничения подаваемого
давления ниже максимального рабочего давления модуля. См. руководство по
эксплуатации K0443.
На приборах без подачи разрежения выход положительного давления из системы
ос
уществляется через порт подачи разрежения. Установите диффузор на порт
разрежения для распыления потока воздуха.
Во время действий по вентилированию давления системы давление из системы
сб
расывается в атмосферу через порт вентилирования. Установите диффузор на порт
вентилирования для распыления потока воздуха.
