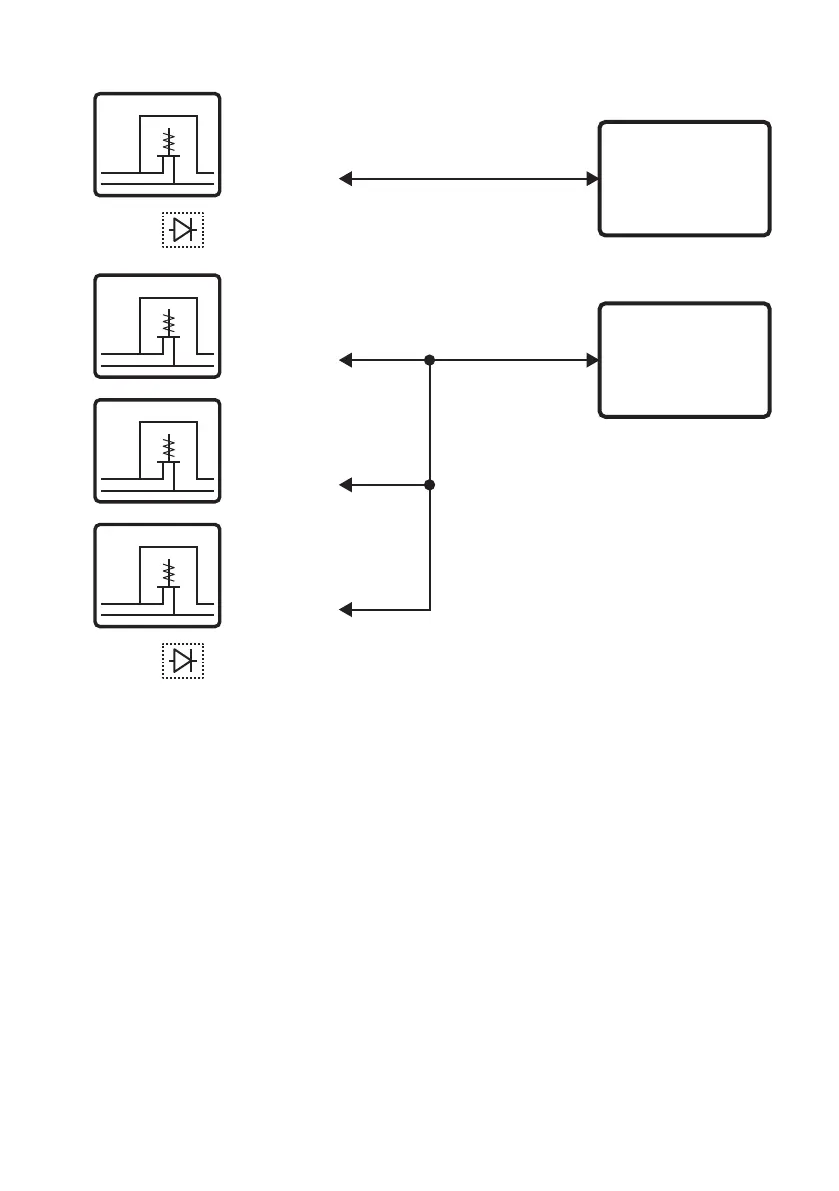

Afbeelding 2: Pneumatische aansluitingen - Normaal gebruik
2.1 Voedingsapparatuur
De pneumatische voorziening moet isolatie- en ontluchtingskleppen hebben en, indien nodig,
onderhoudsapparatuur. De toevoer van positieve druk moet geregeld kunnen worden tussen
110 % van het volledige drukbereik en de maximale bedrijfsdruk die op de regelmodule staat
ve
rmeld (MWP).
Ter bescherming van de regelmodule tegen een overdruk van meer dan 100 bar moet een
ov
erbelastingsbeveiliging worden geïnstalleerd (zoals een overdrukklep of een breekplaat) om
de toegepaste druk te beperken tot een waarde die lager is dan de maximale bedrijfsdruk.
Raadpleeg de handleiding van de K0443.
Bij instrumenten zonder toevoer van negatieve druk, moet de positieve druk aan de lucht worden
af
gelaten via de poort voor de negatieve druk. Monteer de diffuser op de poort voor negatieve
druk om de luchtstroom te verspreiden.
Tijdens de ontluchting van de systeemdruk wordt de systeemdruk via de ontluchtingspoort aan
de
lucht afgelaten. Installeer een diffuser op de ontluchtingspoort om de luchtstroom te
verspreiden.
