16 | PACE5000/6000 Sicherheitshinweise–Deutsch
mit Werten nahe am Luftdruck arbeiten. Für den Zweikanalbetrieb können zwei unabhängige
Druck- und Unterdruckversorgungen verwendet werden.
Hinweis: Wenn Sie zwei Druckmodule verwenden (siehe K0443, Abschnitt 2.6, „Austausch des
Druckmoduls“), stellen Sie Folgendes sicher:
• Das Modul mit dem höchsten Drucknennwert muss an der rechten Seite angebracht sein.
Die Position des 1. Moduls von der Rückseite des Produkts aus gesehen ist in Abbildung A1
dargestellt.
• Wenn zwei Module denselben Nenndruck aufweisen, stellen Sie sicher, dass das Modul mit
der höheren Seriennummer an der rechten Seite in der Position für Modul 1 angebracht ist
(von der Rückseite des Produkts aus gesehen).
Hinweis: Alle Pneumatikanschlüsse müssen den Vorgaben der Druckgeräterichtlinie (DGR)
oder regionalen Vorschriften entsprechen.
Hinweis: Wenn Sie die Ausgangsanschlüsse von zwei Druckmodulen zusammen anschließen,
stellen Sie sicher, dass der Druck beider Anschlüsse:
• unter 70 bar (1015 psi)
ODER
• 100 bis 210 bar (1450 bis 3045 psi) beträgt.
Um eine übermäßige Druckbeaufschlagung von Pneumatikbauteilen zu vermeiden und die
E
i
nhaltung der Druckgeräterichtlinie sicherzustellen, vermischen Sie keine Komponenten
unterschiedlicher Druckkategorien.

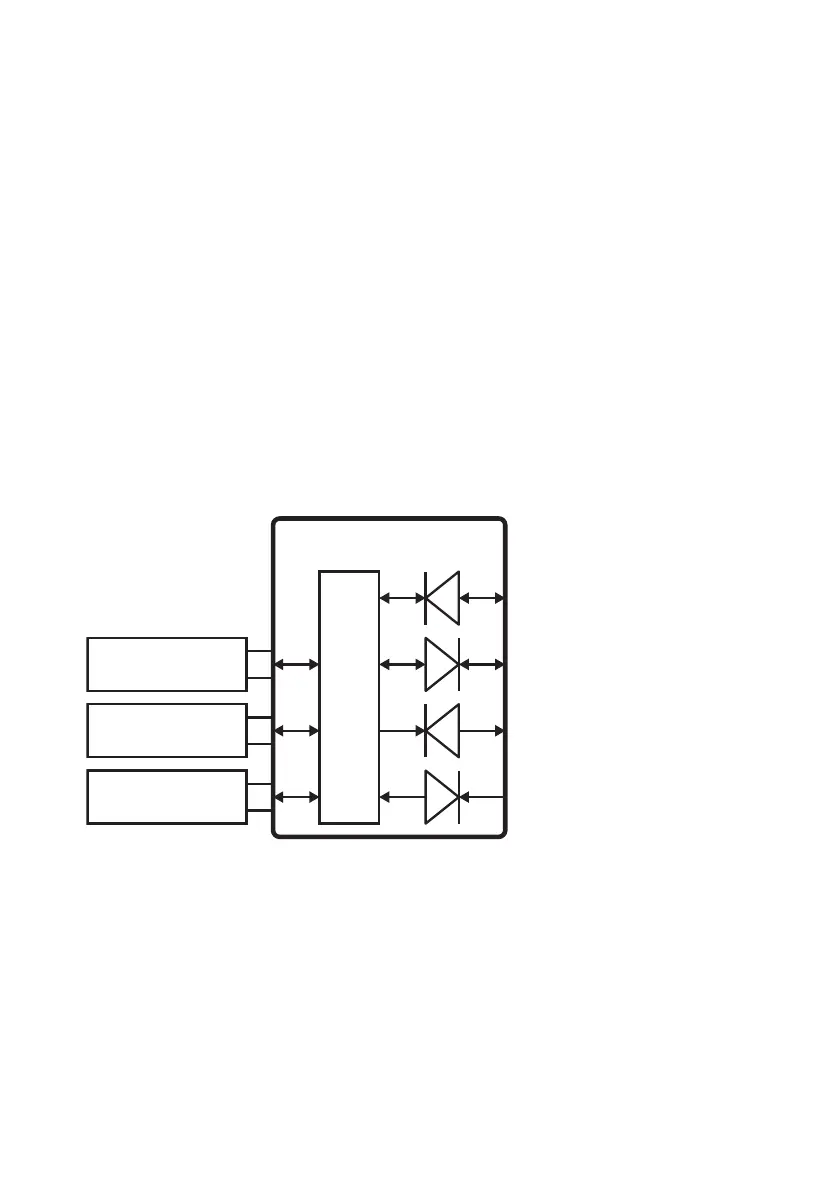

Abbildung 1: Pneumatikdiagramm für Druckverteiler des PACE-Druckreglers
PACE CM
Druckverteiler
Entlüftungsanschluss
Ausgangsanschluss
Versorgungsanschluss -
Versorgungsanschluss +
Regelungs-/
Messsensor
Vakuumsensor
Drucksensor
Internes Volumen
