AD-TROCKNER
NP-DK50 2V-A-4_10-2022-AD 104 10/2022
Bildschirmen navigiert werden.

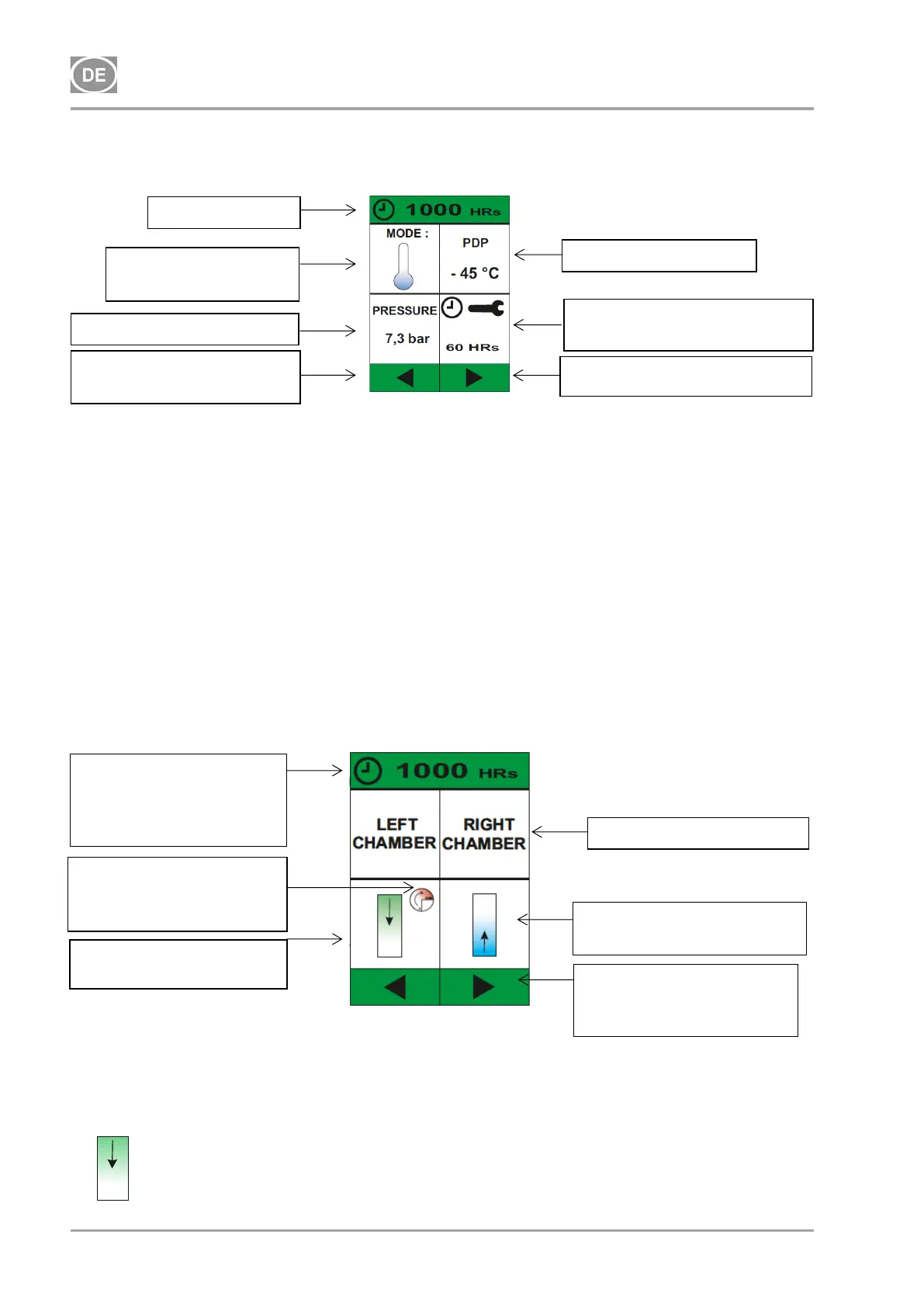

20.1. Hauptbildschirm
(*diese Information wird nur bei Kompressoren angezeigt, die mit einem Taupunktsensor ausgestattet sind)
- Auf dem Startbildschirm des Trockners werden allgemeine Informationen und gemessene
Parameter angezeigt. Die Anzeige der Betriebsstunden des Trockners befindet sich oben
auf dem Bildschirm. Der Startbildschirm hat 4 Hauptkacheln mit den folgenden
Informationen:
- Betriebsmodus des Trockners (siehe Kapitel 19.1)
- Aktueller Druck im Trockner (der minimale Betriebsdruck zur Aktivierung der
Trocknerregeneration ist 3 bar)
- Aktueller Drucktaupunktwert (nur für Kompressoren, die mit Taupunktsensoren ausgestattet
sind)
- Verbleibende Zeit bis zum nächsten Wartungsintervall (siehe Kapitel 21.1, 21.2 –
Wartungsintervalle).
20.2. Betriebsbildschirm des Trockners
Die Anzeige der Betriebsstunden des Trockners befindet sich oben auf dem Bildschirm. Der
Betriebsbildschirm des Trockners ist auch in 4 Kacheln unterteilt. Diese zeigen die Arbeitszyklen
der Trocknerkammern anhand einer grafischen Darstellung der Betriebszustände der einzelnen
Kammern.
Symbol, wenn sich die Trocknerkammer in der Regeneration befindet
Stundenzähler
Betriebsmodus des
Trockners
Aktueller Druck im Trockner
Aktueller Taupunkt *
Zeit bis zur nächsten Wartung
Zur Anzeige des
Trocknerbetriebsumschalte
n
Zur Sprachauswahl wechseln
Anzeige der
Betriebsstunden
Stundenzähler
Symbol für die
Druckausgleichsphase
der Kammer
Statussymbol für die linke
Kammer
Statussymbol für die rechte
Kammer
Pfeil zum zurück
navigieren zum
Startbildschirm
Bezeichnung der Kammer
