INŠTALÁCIA
NP-DK50 2V-A-4_10-2022-AD 146 10/2022

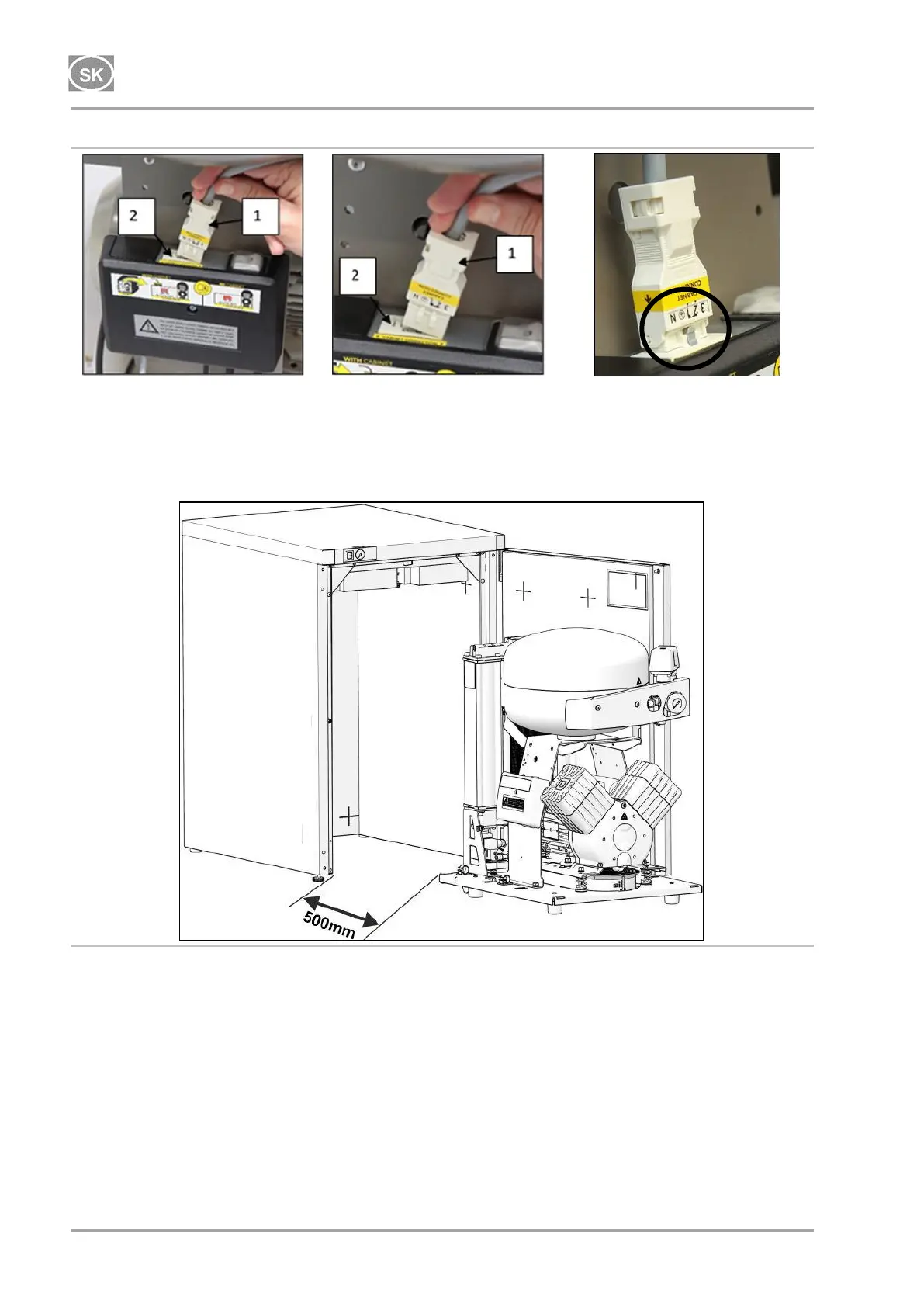

Obr. 11: Zapojenie skrinky ku kompresoru
13. UMIESTNENIE KOMPRESORA DO SKRINKY
Kompresor umiestniť do vzdialenosti min. 500mm od skrinky, aby bolo možné manipulovať
s hadicami a napájacou šnúrou v rámci skrinky (Obr. 12).
Obr. 12: Umiestnenie kompresora pre pripojenie
Vykonať pneumatické zapojenie podľa kap. 11.1.
Vykonať pripojenie nádoby na zber kondenzátu podľa kap. 11.3.
Tlakovú hadicu, hadičku na odvod kondenzátu a sieťovú šnúru vyviesť cez otvor v zadnej
stene skrinky.
Kompresor umiestniť do takej vzdialenosti voči skrinke, aby bolo možné pripojiť winsta
konektor na elektrické prepojenie kompresora so skrinkou (Obr. 11, Obr. 13).
