12. ELEKTRICKÉ ZAPOJENÍ
Výrobek se dodává s kabelem zakončeným zástrčkou s ochranným kontaktem.
Zásuvka musí být z bezpečnostních důvodů dobře přístupná, aby bylo možné výrobek v
případě nebezpečí bezpečně odpojit od sítě.
Příslušný proudový okruh musí být v rozvodu elektrické energie jištěný minimálně na 16 A.
Nebezpečí úrazu elektrickým proudem.
Je nezbytně nutné respektovat místní elektrotechnické předpisy. Napětí sítě a
frekvence musí souhlasit s údaji na štítku přístroje.
Nebezpečí požáru a úrazu elektrickým proudem.
Elektrický kabel se nesmí dotýkat horkých částí kompresoru. Riziko úrazu
elektrickým proudem!
Nebezpečí požáru a úrazu elektrickým proudem.
Elektrický kabel pro připojení k elektrické síti ani vzduchové hadice nesmějí být
zlomené.
Skříňka kompresoru DK50 2V S/M, provedení 6–8 bar, je osazena chladicím
ventilátorem a vypínačem. Skříňku je třeba připojit pomocí šňůry s konektorem
ke konektoru na elektropanelu kompresoru.

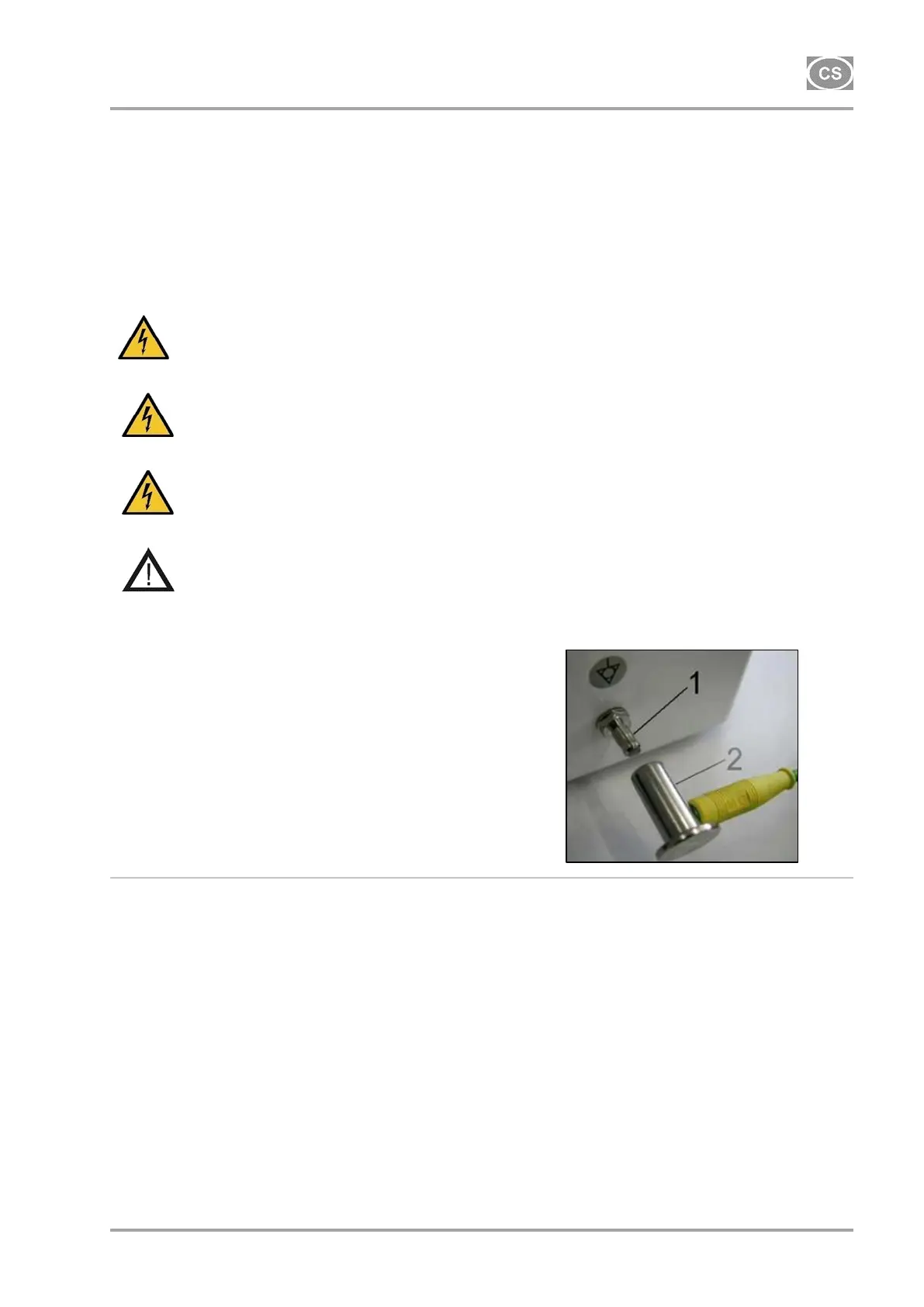

Kolík pro ekvipotenciální pospojování
6 mm (1) propojte s rozvodem podle
platných elektrotechnických předpisů.
Zásuvka ekvipotenciálního pospojování (2)
je doplňkové příslušenství a není součástí
základního balení výrobku
Obr. 10: Ekvipotenciální pospojování
12.1. Zapojení kompresoru bez skříňky
Síťovou zástrčku zapojte do síťové zásuvky.
Kompresor je připravený k provozu.
12.2. Zapojení kompresoru ve skříňce
U kompresoru ve skříňce vyveďte síťový kabel přes otvor v zadní stěně skříňky.
Skříňku elektricky připojte ke kompresoru pomocí kabelu s konektorem (1) do zásuvky (2).
(Obr. 11)
Skříňku elektricky odpojte od kompresoru vytáhnutím konektoru (1) ze zásuvky s uvolněnou
západkou.
Připojte displej v předních dveřích skříňky, šňůru k displeji zafixujte v příchytkách. (Obr. 16)
