INSTALLATION
NP-DK50 2V-A-4_10-2022-AD 88 10/2022
Verbinden Sie den Stift für den
Potenzialausgleich 6 mm (1) mit dem
Stromkreislauf entsprechend der in den gültigen
Vorschriften für elektrische Arbeiten aufgeführten
Methode.
Die Buchse für den Potenzialausgleich (2) ist ein
Zubehörteil und nicht im Grundpaket enthalten.

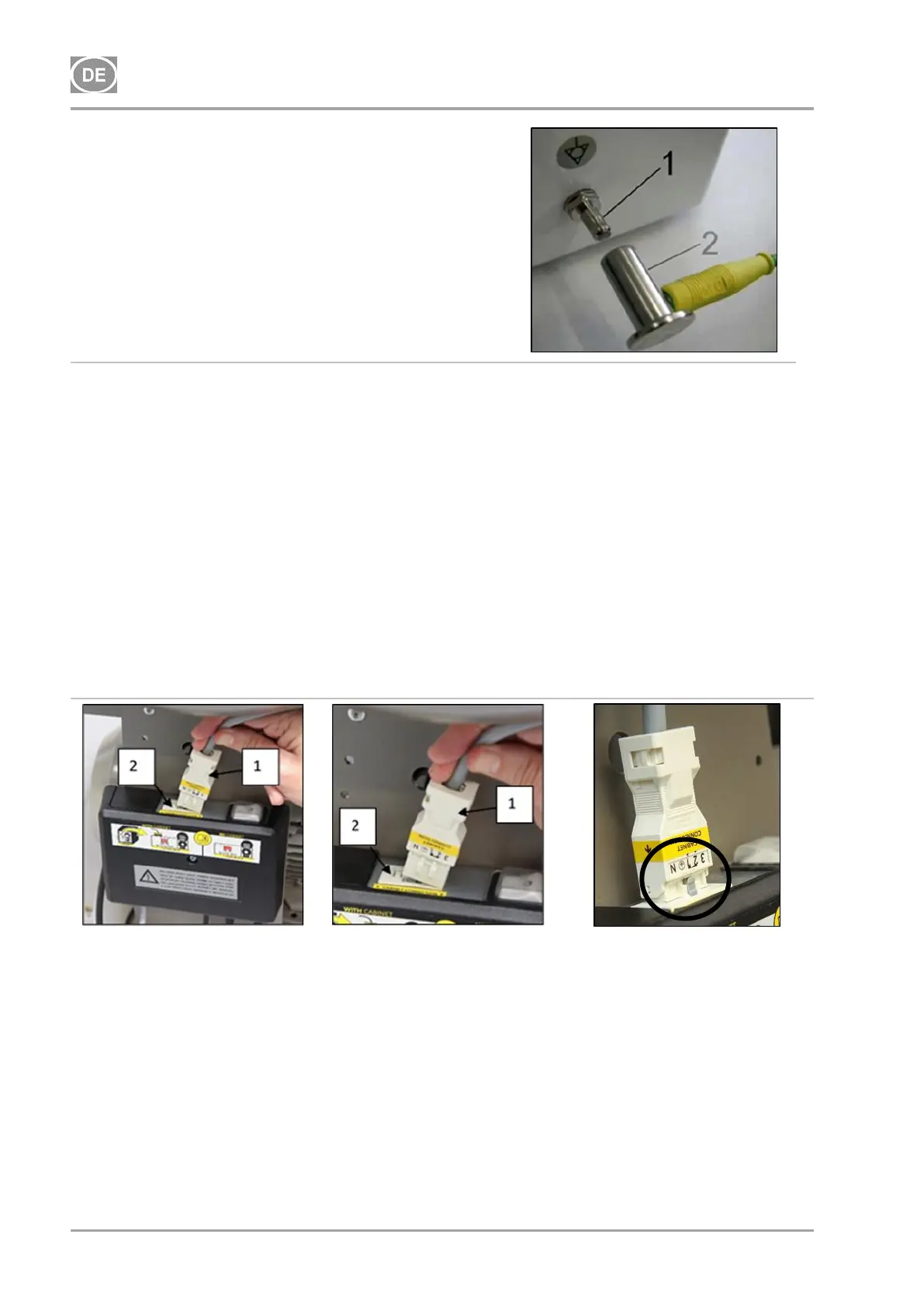

Abb. 10: Potenzialausgleich
12.1. Anschließen eines Kompressors ohne Gehäuse
Stecken Sie den Netzstecker in eine Steckdose mit entsprechender Spannung.
Der Kompressor ist nun betriebsbereit.
12.2. Anschließen eines Kompressors mit Gehäuse
Führen Sie bei Kompressoren mit Gehäuse den Netzstecker durch die Öffnung an der
Rückwand des Gehäuses.
Schließen Sie den Stromanschluss des Schaltschranks an den Kompressor an, indem Sie
den Stecker (1) des mitgelieferten Netzkabels in eine Steckdose stecken. (Abb. 11)
Unterbrechen Sie die den elektrischen Anschluss zwischen Schaltschrank und Kompressor,
indem Sie den Stecker (1) aus der Steckdose ziehen, während die Verriegelung gelöst ist.
Abb. 11: Anschließen eines Kompressors mit Gehäuse
13. PLATZIERUNG DES KOMPRESSORS IM SCHRANK
Positionieren Sie den Kompressor in einem Abstand von mindestens 500 mm vom Schrank,
um die Bewegung der Schläuche und des Netzkabels im Schrank zu ermöglichen (Abb. 12).
