INSTALLATION
10/2022 89 NP-DK50 2V-A-4_10-2022-AD

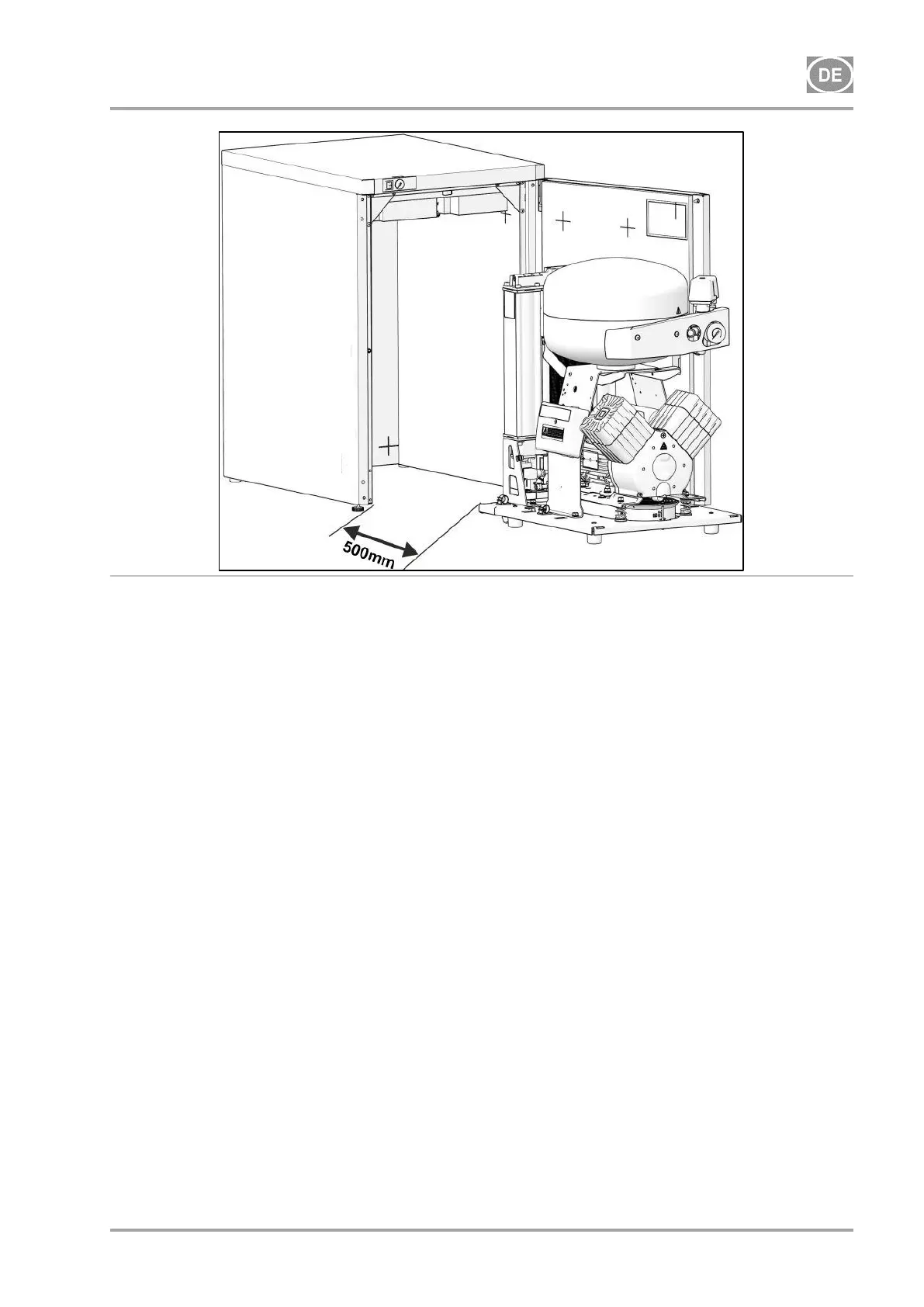

Abb. 12: Positionierung des Kompressors für Anschlüsse
Stellen Sie die pneumatischen Anschlüsse gemäß Kapitel 11.1 her.
Schließen Sie den Kondensatsammelbehälter gemäß Kapitel 11.3 her.
Führen Sie den Druckschlauch, den Kondensatablaufschlauch und das Netzkabel durch die
Öffnung in der Schrankrückwand.
Positionieren Sie den Kompressor in einem solchen Abstand vom Schrank, dass der
WINSTA-Stecker die elektrische Verbindung zwischen Kompressor und Schrank herstellen
kann (Abb. 11, Abb. 13).
