INSTALLATION
10/2022 85 NP-DK50 2V-A-4_10-2022-AD

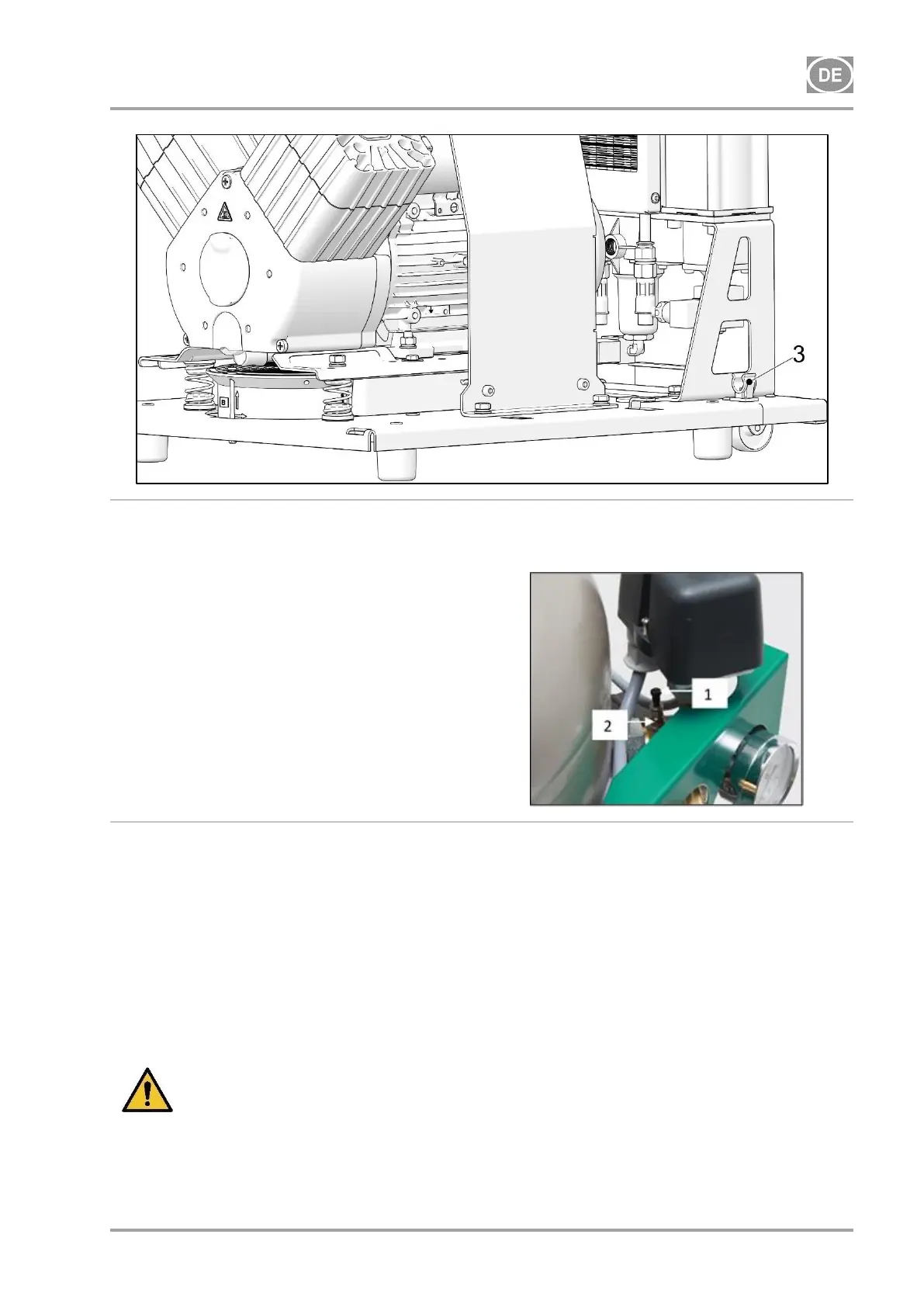

Abb. 6: Anschluss an den Druckluftausgang
11.2. Verbinden des Schrank-Druckmessers mit dem Kompressor
Entfernen Sie den Stopfen (1) von den
Gewinden (2) am Druckluftblock des
Kompressors. Verbinden Sie den
Gehäuse-Druckmesserschlauch mit
dem Gewindeanschluss.
Abb. 7: Verbinden des Gehäuse-Druckmessers mit dem Kompressor
11.3. Anschluss des Kondensatbehälters
Schließen Sie den Kondensatablaufschlauch an die Kondensatbehälter der Kompressoren
im Gehäuse an (Abb. 8)
Stecken Sie den Stopfen in den freien Einlass des Kondensatsammelbehälters.
Führen Sie bei Kompressoren mit Trockner den Schlauch durch die Öffnung in der
Rückwand des Schranks. Schließen Sie den Kondensatsammelbehälter mit dem Schlauch
an den Kondensatablass des Trockners an.
Verletzungsgefahr.
Verbinden Sie den Kondensatablauf nicht direkt mit einem Abfluss! Passanten
können verletzt werden!
