EKOM DK50 PLUS/M - Pneumatické a Elektrické Schémy

INŠTALÁCIA
10/2022 149 NP-DK50 2V-A-4_10-2022-AD
 Skontrolovať správne pripojenie nádoby na zber kondenzátu (pozri kap. 11.3).
 Skontrolovať pripojenie displeja v predných dverách skrinky.
 Nastaviť jazyk, čas a režim sušenia (pozri kap. 19.2, 19.3) na displeji kompresora.
Kompresor neobsahuje záložný zdroj energie.
15. PNEUMATICKÉ A ELEKTRICKÉ SCHÉMY

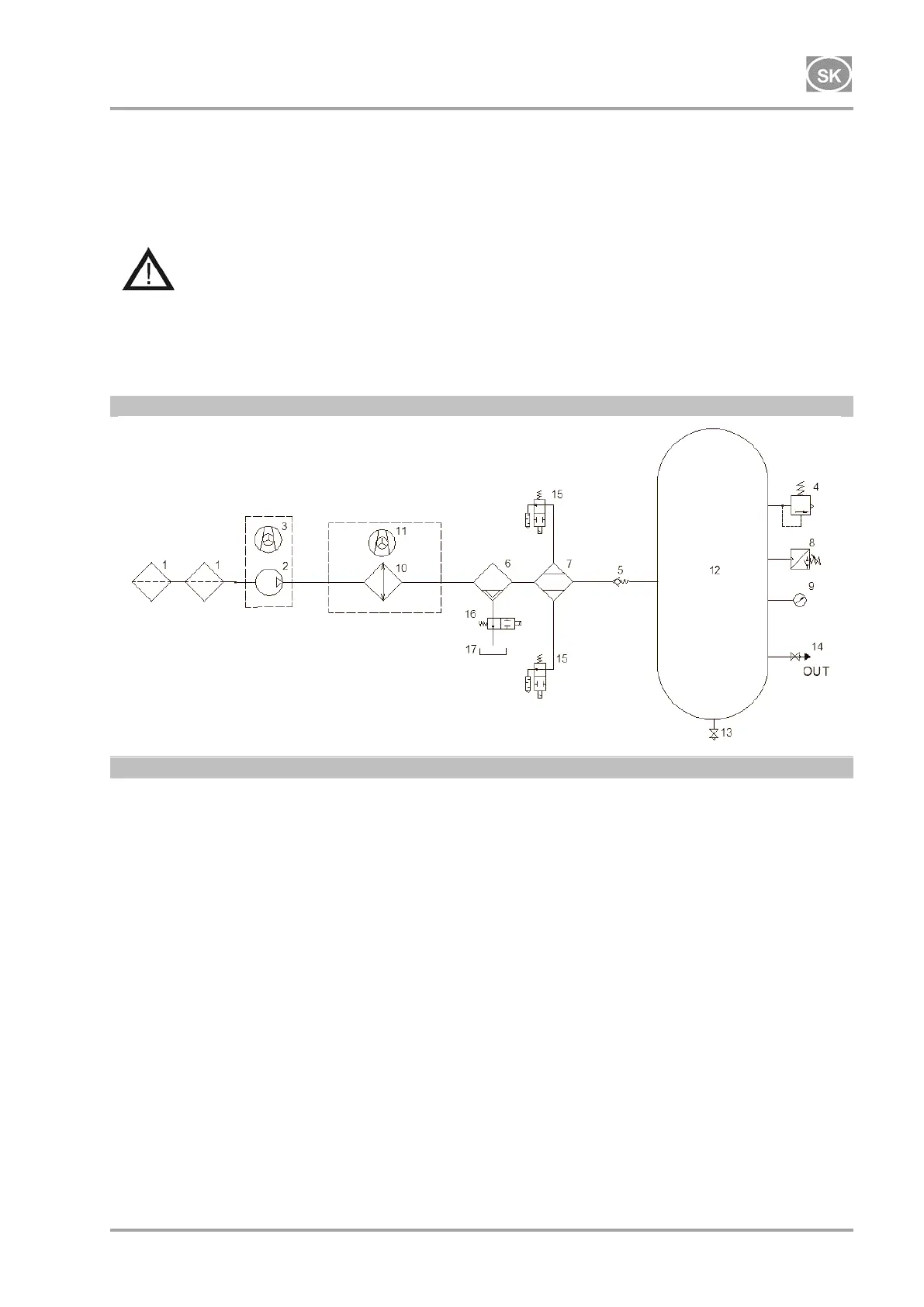

15.1. Pneumatické schémy
DK50 2V/M, DK50 2V S/M
Popis k pneumatickým schémam:
1 Vstupný filter
2 Agregát
3 Ventilátor
4 Poistný ventil
5 Spätný ventil
6 Odlučovač kondenzátu
7 Sušič
8 Tlakový spínač
9 Tlakomer
10 Chladič
11 Ventilátor chladiča
12 Vzdušník
13 Vypúšťací ventil kondenzátu
14 Výstupný ventil
15 Solenoidný ventil sušiča –
regeneračný
16 Solenoidný ventil odvodu kondenzátu
17 Nádoba na zber kondenzátu
