 Kontrollieren Sie die Verbindung des Gehäuse-Druckmessschlauchs zum Druckluftblock
des Kompressors.
 Überprüfen Sie den Anschluss des Kondensatauffangbehälters (siehe Kapitel 11.3).
 Überprüfen Sie den Anschluss des Displays an der Fronttür des Schranks.
 Stellen Sie am Kompressordisplay die Sprache, Uhrzeit und den Trocknungsmodus (siehe
Kapitel 19.2, 19.3) ein.
Der Kompressor besitzt keine Reserveenergiequelle.
15. DRUCKLUFT- UND ELEKTROSCHALTPLÄNE

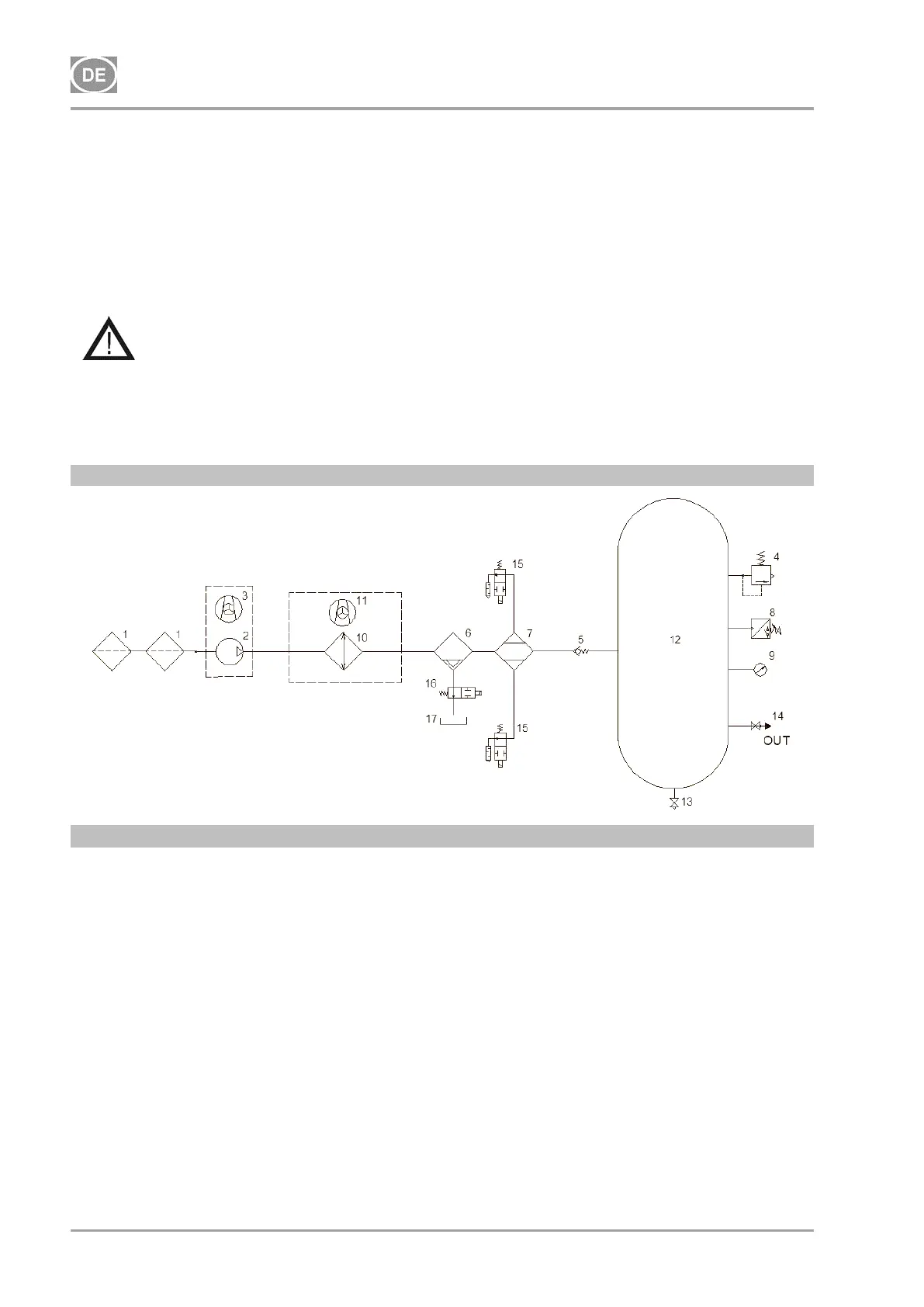

15.1. Druckluftplan
DK50 2V/M, DK50 2V S/M
Beschreibung des Druckluftplans:
1 Ansaugfilter
2 Aggregat
3 Lüfter
4 Sicherheitsventil
5 Rückschlagventil
6 Kondensatabscheider
7 Trockner
8 Druckschalter
9 Manometer
10 Kühler
11 Kühlerlüfter
12 Druckluftbehälter
13 Kondensatablassventil
14 Ablassventil
15 Regenerationsmagnetventil
16 Kondensatablassventil
17 Kondensatauffangbehälter
