INSTALACE
NP-DK50 2V-A-4_10-2022-AD 202 10/2022

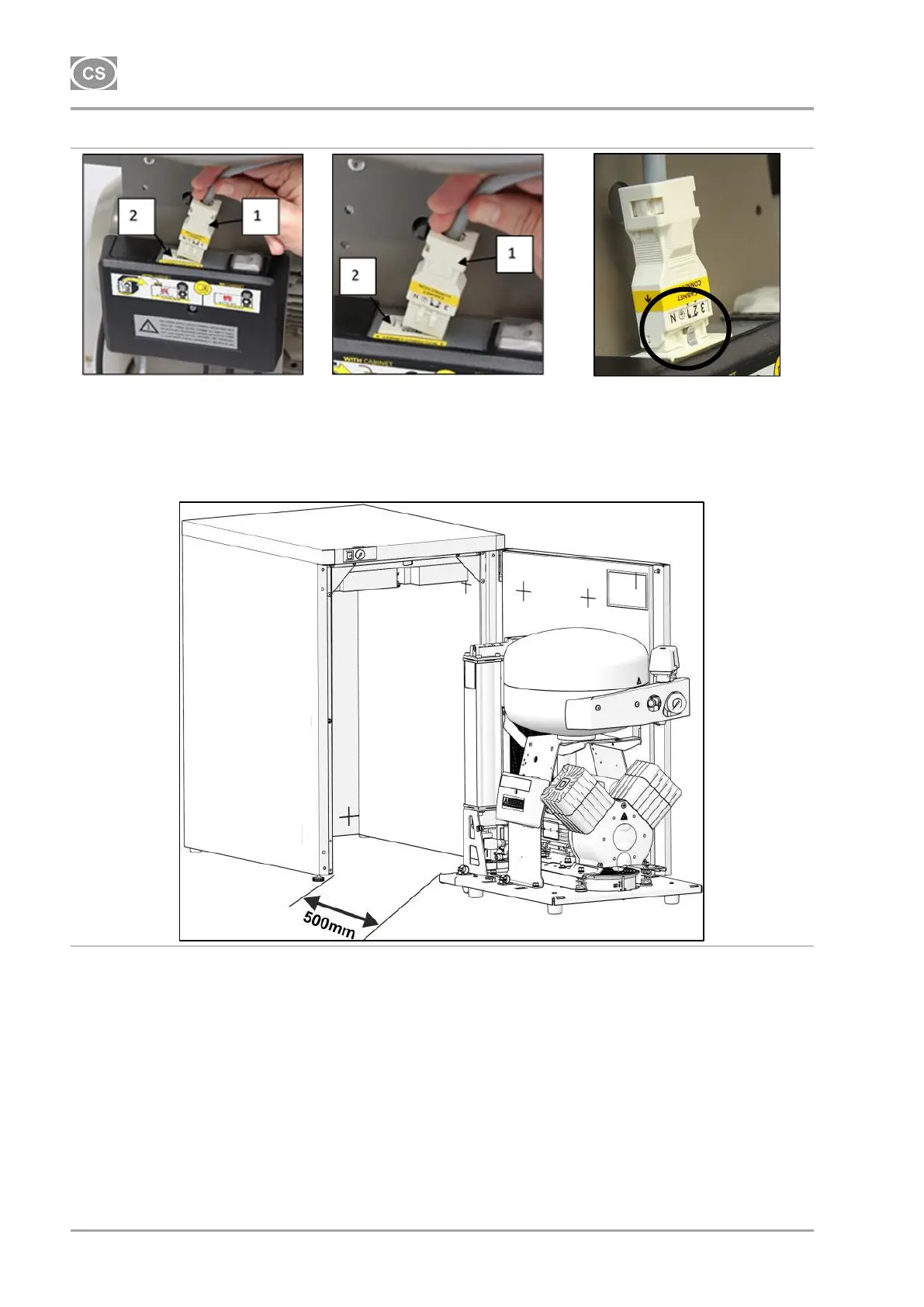

Obr. 11: Zapojení skříňky ke kompresoru
13. UMÍSTĚNÍ KOMPRESORU DO SKŘÍŇKY
 Kompresor umístěte min. 500 mm od skříňky, aby bylo možné manipulovat s hadicemi a
napájecím kabelem uvnitř skříňky (Obr. 12).
Obr. 12: Umístění kompresoru pro připojení
 Pneumatické připojení proveďte podle kap. 11.1.
 Připojte nádobu na sběr kondenzátu podle kap. 11.3.
 Tlakovou hadici, hadičku pro odvod kondenzátu a síťový kabel vyveďte přes otvor v zadní
stěně skříňky.
 Umístěte kompresor do takové vzdálenosti od skříňky, aby bylo možné připojit konektor
winsta pro elektrické propojení kompresoru se skříňkou (Obr. 11, Obr. 13).
