11.2. Připojení manometru skříňky ke kompresoru
Odstraňte zátku (1) ze šroubení (2) na
pneumatickém bloku kompresoru.
Hadičku manometru skříňky připojte ke
šroubení.

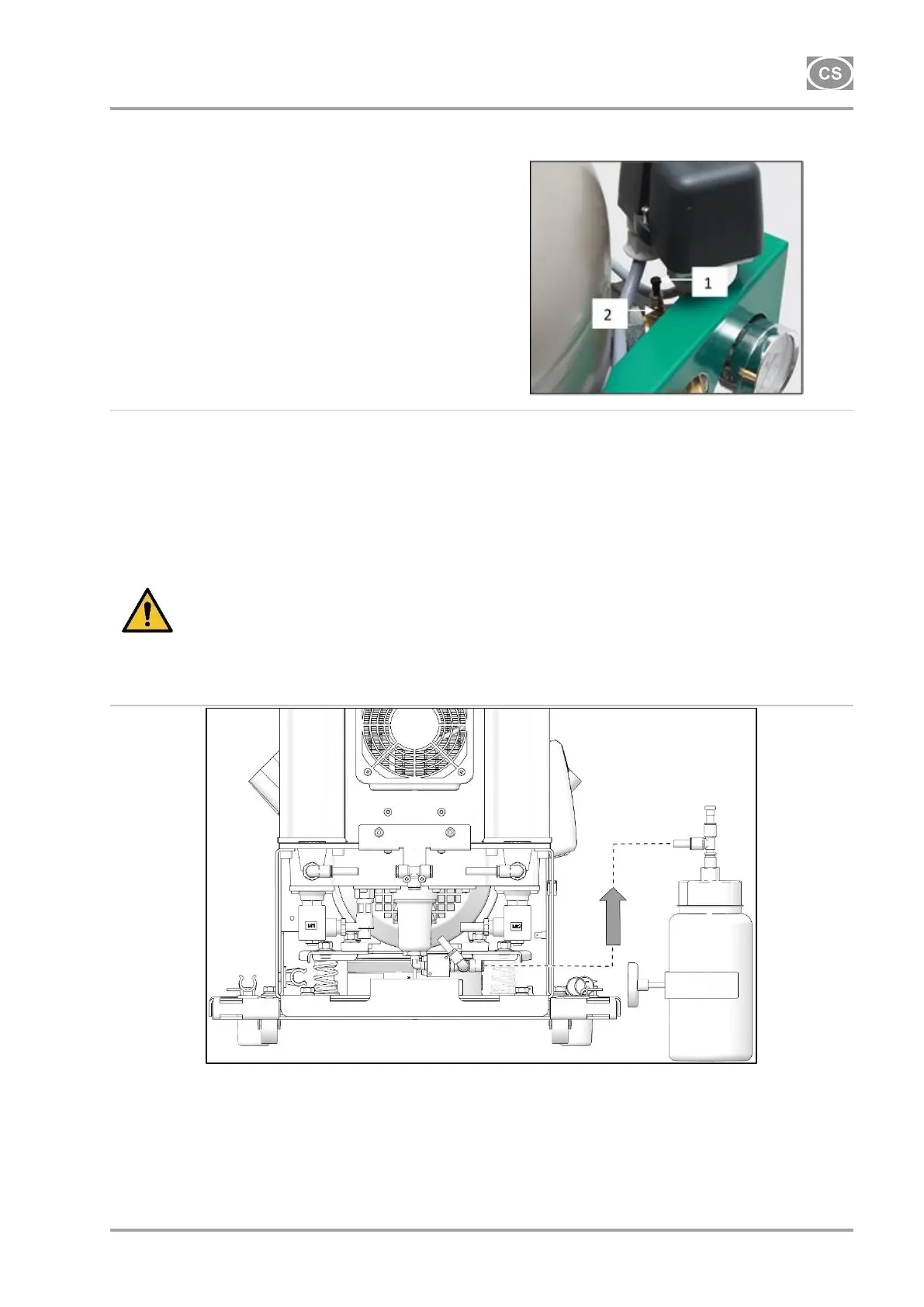

Obr. 7: Připojení manometru skříňky ke kompresoru
11.3. Připojení nádoby na kondenzát
Nádobu na sběr kondenzátu propojte hadičkou s výstupem kondenzátu na sušiči. (Obr. 8)
Do volného vstupu nádoby na kondenzát vložit zátku ze základního vybavení.
U kompresoru ve skříňce vyveďte hadičky přes otvor v zadní stěně skříňky a připojte
k nádobě. Nádobu na sběr kondenzátu uchyťte na boční panel nebo na zadní panel skříňky.
Nebezpečí poranění.
Odvod kondenzátu se nesmí přímo připojit do odpadu! Může dojít k poranění
kolemjdoucí osoby!
Obr. 8: Připojení nádoby na kondenzát
