INSTALLATION
10/2022 87 NP-DK50 2V-A-4_10-2022-AD

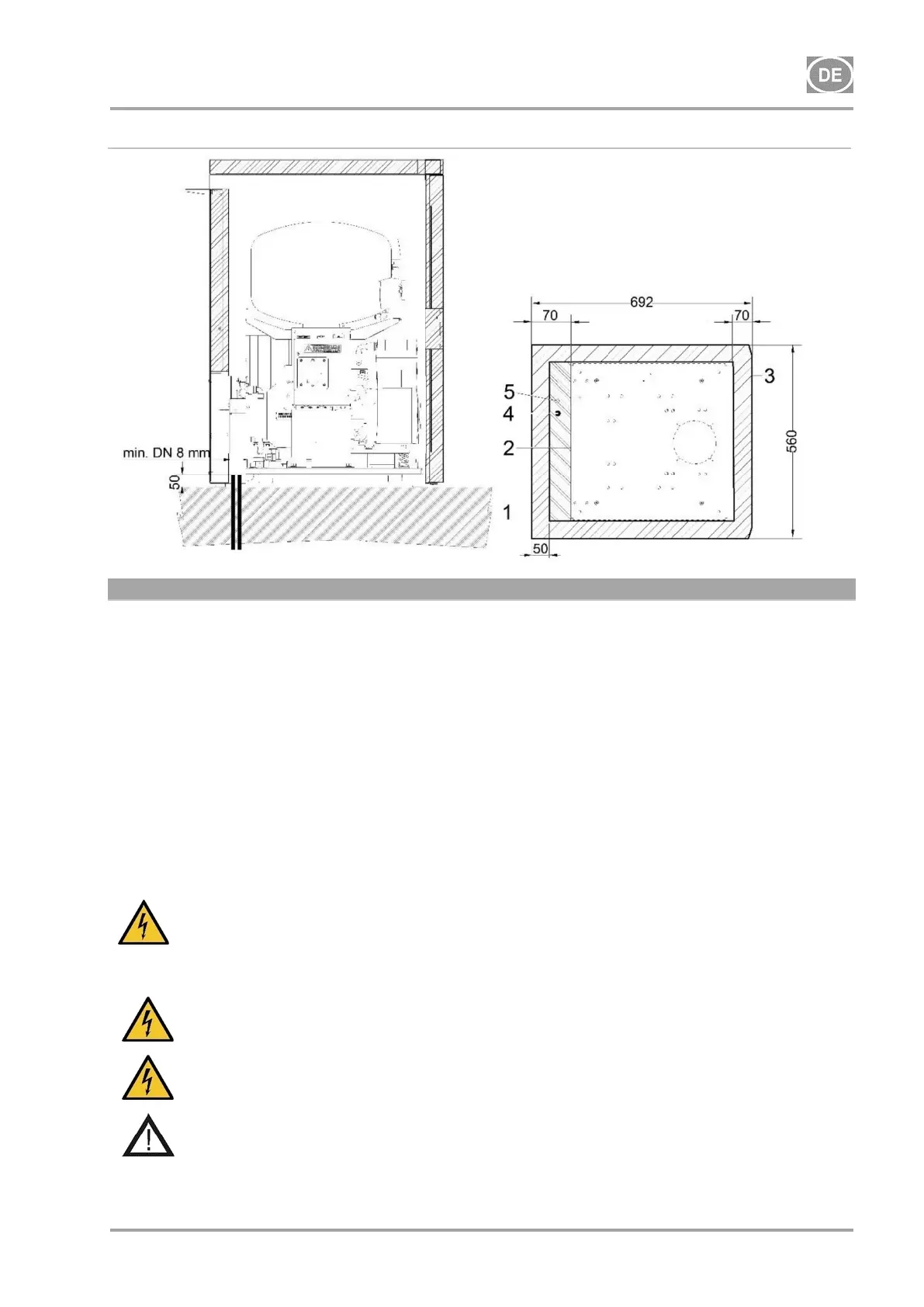

Abb. 9: Bodeninstallation
1. Übersicht Gehäuse
2. Übersicht Grundlage
3. Vorderer Abschnitt – Tür
4. Druckluft - Anschluss, G3/8”
5. Netzstrom- Eingang:
230 V, 50(60) Hz 3G1.0x4000
alle Maße sind in Millimetern
Abstand von der Wand mind. 100 mm
12. ELEKTRISCHER ANSCHLUSS
Das Produkt wird mit einem Kabel mit Stecker und Erdungsstift geliefert.
Die Steckdose muss leicht zugänglich sein, damit das Gerät sicher vom Strom getrennt
werden kann.
Der Stromkreis muss im Sicherungskasten max. 16 A haben.
Stromschlaggefahr!
Alle relevanten elektrotechnischen Vorschriften am Aufstellungsort sind
einzuhalten. Die Netzspannung und Netzfrequenz müssen mit den Angaben auf
dem Geräteetikett übereinstimmen.
Brand- und Stromschlaggefahr!
Stromkabel dürfen nicht mit heißen Kompressorteilen in Berührung kommen.
Brand- und Stromschlaggefahr!
Stromkabel müssen unbeschädigt sein.
Das DK50 2V S/M, -Kompressorgehäuse, Modellausführung mit 6-8 bar, ist mit
einem Kühlerlüfter und einem Schalter ausgestattet. Das Gehäuse muss
verbunden werden, indem das Kabel mit Stecker in den passenden Anschluss im
Schaltkasten eingesteckt wird.
