INSTALACE
10/2022 205 NP-DK50 2V-A-4_10-2022-AD
Zkontrolujte správné připojení hadičky z automatického odvodu kondenzátu do sběrné
nádoby. (viz kap. 11.3).
Zkontrolujte připojení displeje v předních dveřích skříňky.
Nastavte jazyk, čas a režim sušení (viz kap. 19.2, 19.3) na displeji kompresoru.
Kompresor neobsahuje záložní zdroj energie.
15. PNEUMATICKÉ A ELEKTRICKÉ SCHÉMATA

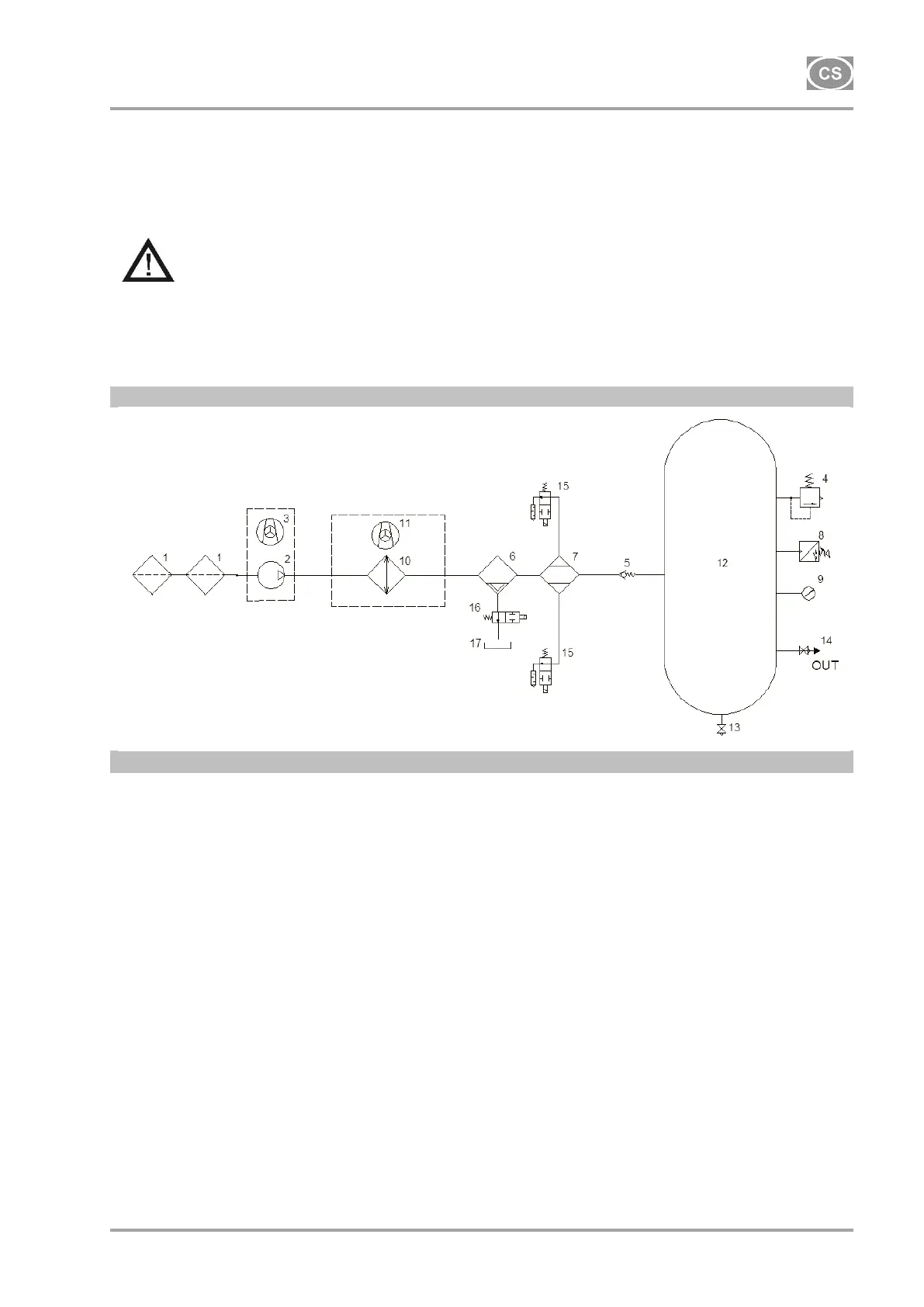

15.1. Pneumatické schéma
Popis k pneumatickým schématům:
1 Vstupní filtr
2 Kompresor
3 Ventilátor
4 Pojistný ventil
5 Zpětný ventil
6 Odlučovač kondenzátu
7 Sušič
8 Tlakový spínač
9 Tlakoměr
10 Chladič
11 Ventilátor chladiče
12 Vzdušník
13 Vypouštěcí ventil kondenzáu
14 Výstupní ventil
15 Solenoidní ventil sušiče – regenerační
16 Solenoidní ventil odvodu kondenzátu
17 Nádoba na sběr kondenzátu
