INŠTALÁCIA
10/2022 143 NP-DK50 2V-A-4_10-2022-AD

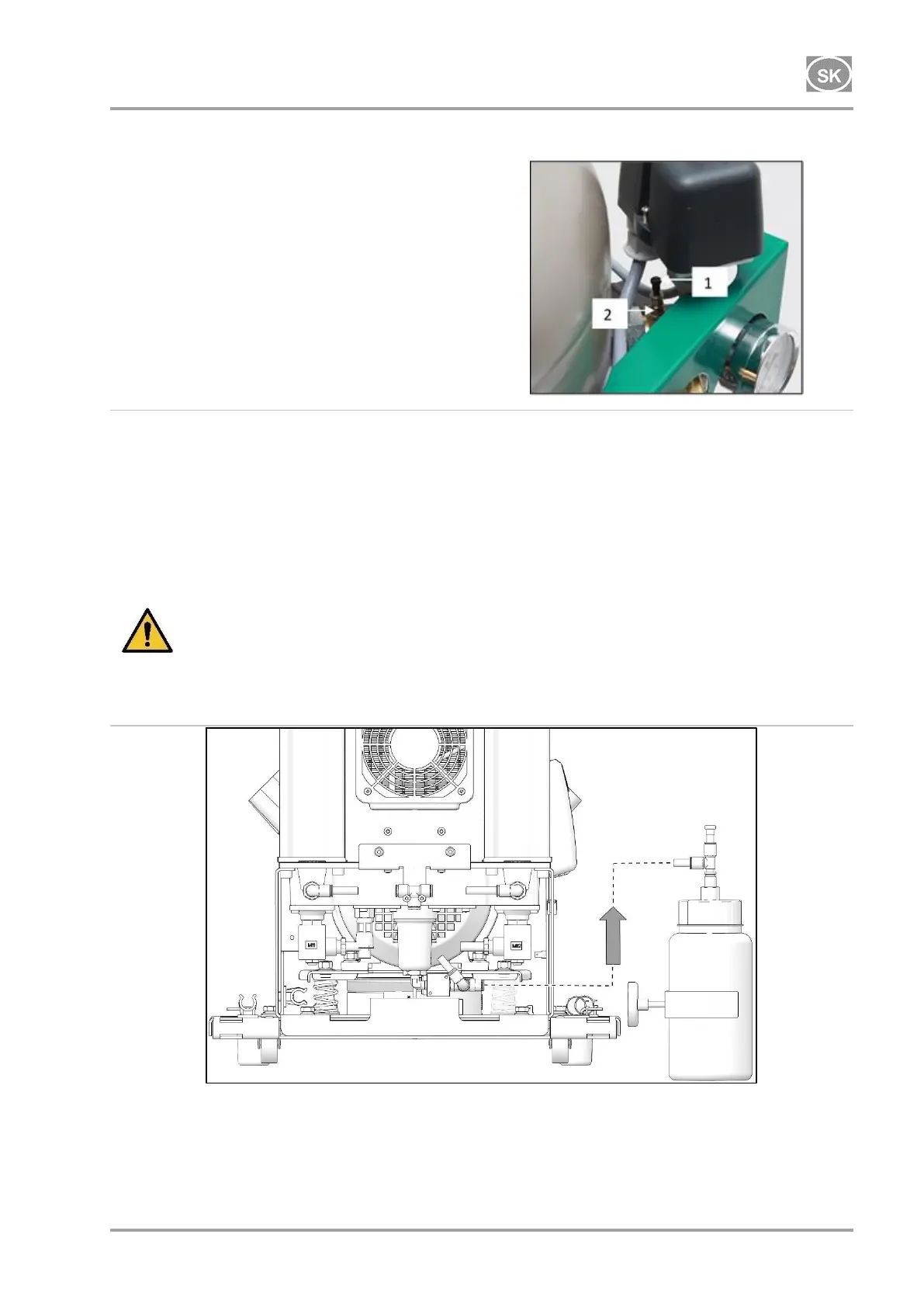

11.2. Pripojenie tlakomera skrinky ku kompresoru
Odstrániť zátku (1) zo skrutkovania (2)
na pneumatickom bloku kompresora.
Hadičku manometra skrinky pripojiť ku
skrutkovaniu.
Obr. 7: Pripojenie tlakomera skrinky ku kompresoru
11.3. Pripojenie nádoby na kondenzát
Nádobu na zber kondenzátu prepojiť hadičkou s výstupom kondenzátu na sušiči. (Obr. 8)
Do voľného vstupu nádoby na kondenzát vložiť zátku zo základného vybavenia.
Pri kompresore v skrinke vyviesť hadičku cez otvor v zadnej stene skrinky a pripojiť
k nádobe. Nádobu na zber kondenzátu uchytiť na bočný panel, alebo na zadný panel skrinky
Nebezpečenstvo poranenia.
Odvod kondenzátu sa nesmie priamo pripojiť do odpadu! Môže dôjsť k poraneniu
okoloidúcej osoby!
Obr. 8: Pripojenie nádoby na kondenzát
