INŠTALÁCIA
NP-DK50 2V-A-4_10-2022-AD 144 10/2022
Nebezpečenstvo poškodenia pneumatických častí.
Vzduchové hadice nesmú byť zlomené.
11.4. Inštalácia do podlahy
Kompresor zapojiť cez vopred pripravené rozvody v podlahe podľa inštalačného plánu.

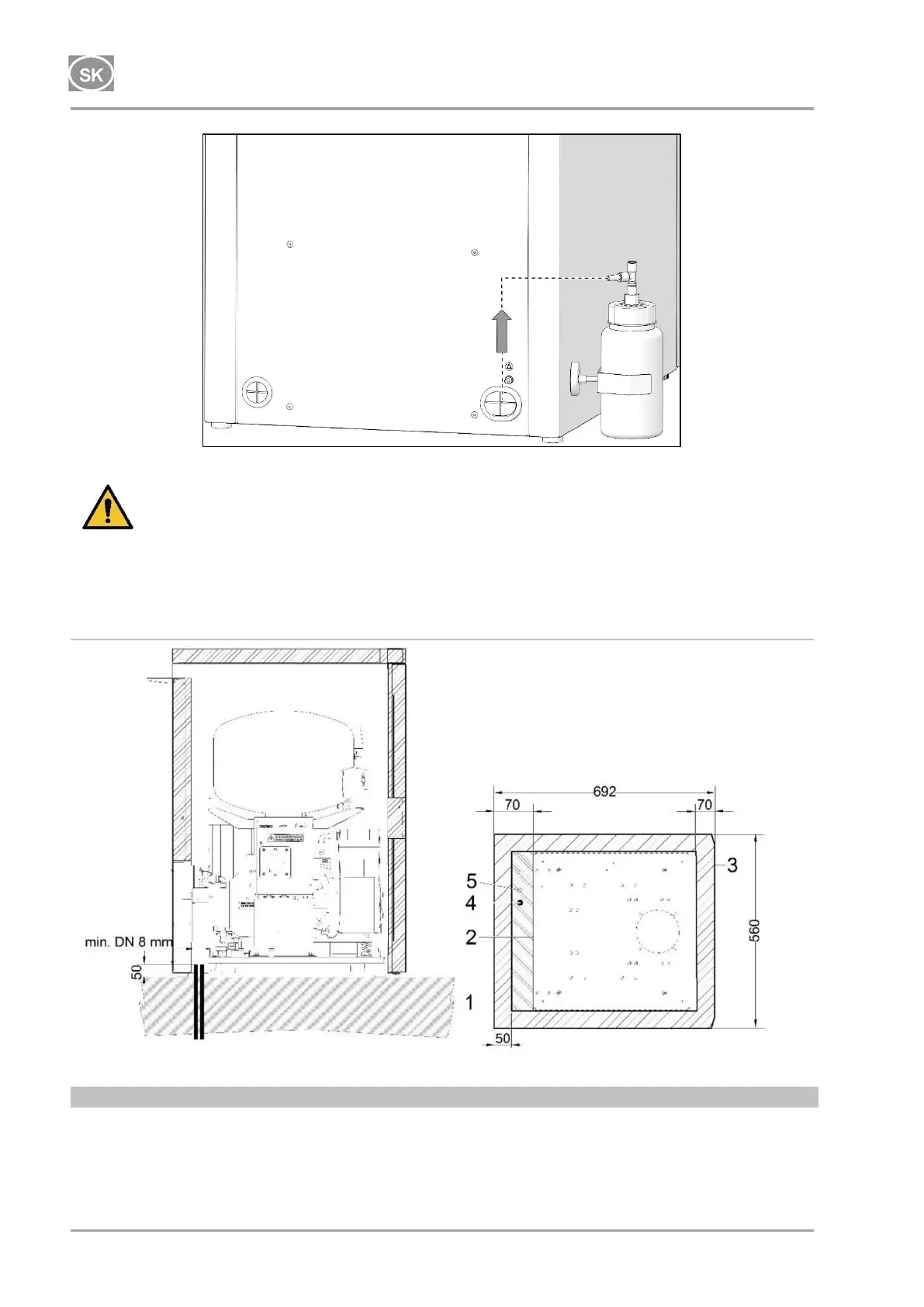

Obr. 9: Inštalácia podlahy
Popis k Obr. 9:
6. Obrys skrinky
7. Obrys základne
8. Predná časť – dvere
9. Prípojka stlačeného vzduchu G3/8
10. Prívod napájacieho napätia
230 V, 50(60) Hz
3G1.0x4000
 Všetky rozmery sú v mm
