INŠTALÁCIA
10/2022 147 NP-DK50 2V-A-4_10-2022-AD

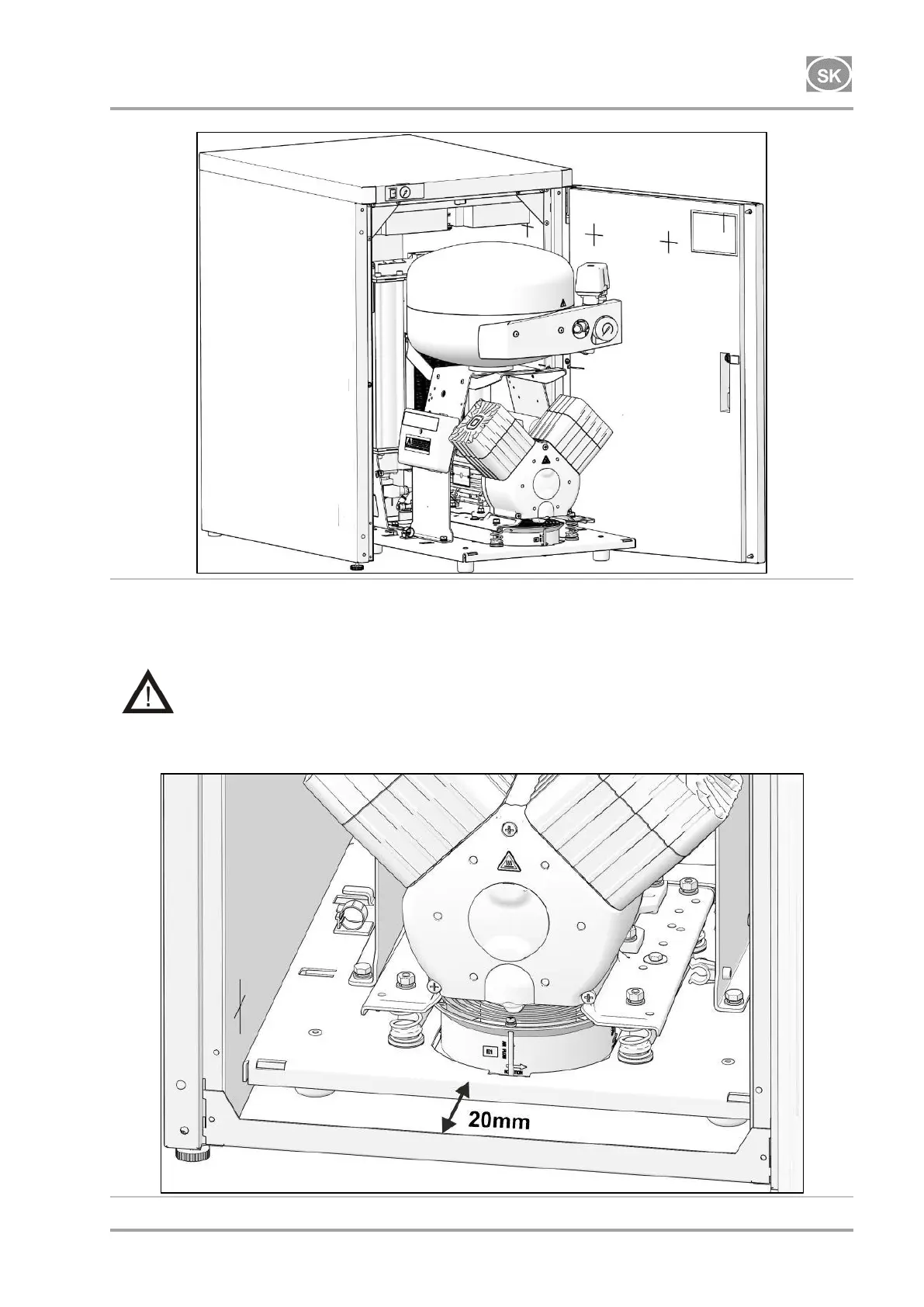

Obr. 13: Umiestnenie kompresora pre elektrické zapojenie
 Kompresor elektricky zapojiť podľa kap. 12.
 Kompresor zasunúť do skrinky a zaistiť spojovaciu lištu (17).
Kompresor sa nesmie zasunúť úplne do skrinky, inak hrozí trvalé poškodenie
sušiča.
 Správne zasunutie kompresora do skrinky skontrolovať podľa kontrolného rozmeru (Obr.
14).
Obr. 14: Ustavenie kompresora DK50 2V/M v skrinke
