INŠTALÁCIA
NP-DK50 2V-A-4_10-2022-AD 154 10/2022

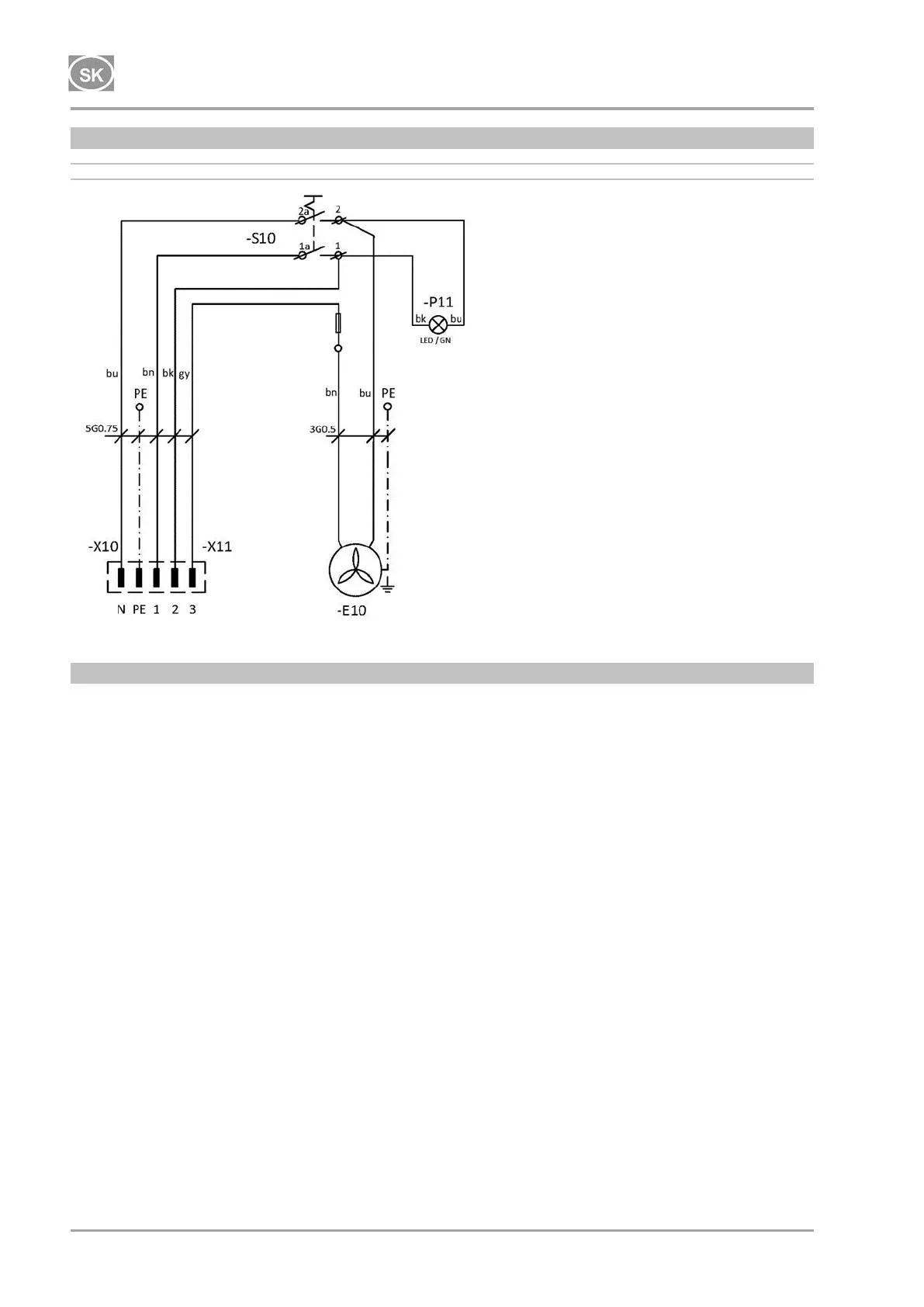

Skrinka kompresora
1/N/E 230 V, 50 Hz
ELEKTRICKÝ PREDMET TR.1
Popis k elektrickým schémam
M1
Motor kompresora
F1
Vypínač s istením
E1
Ventilátor kompresora
S10
Vypínač
E7-E9
Ventilátor sušiča
P11
Kontrolka
E10
Ventilátor skrinky
RSA 10
Riadiaca jednotka
B2
Teplotný spínač
M11, M12
Solenoidný ventil - regeneračný
X10,X11
Konektor
M4
Solenoidný ventil - odľahčovací
B1
Tlakový spínač
X2, X3
Zásuvka
X1
Svorkovnica
A1_1
Konektor snímača rosného bodu
