22.11. Postup pri zapojení kompresora k novej skrinke
Pred každou prácou pri údržbe alebo oprave kompresor nevyhnutne vypnite a
odpojte zo siete (vytiahnuť sieťovú zástrčku).

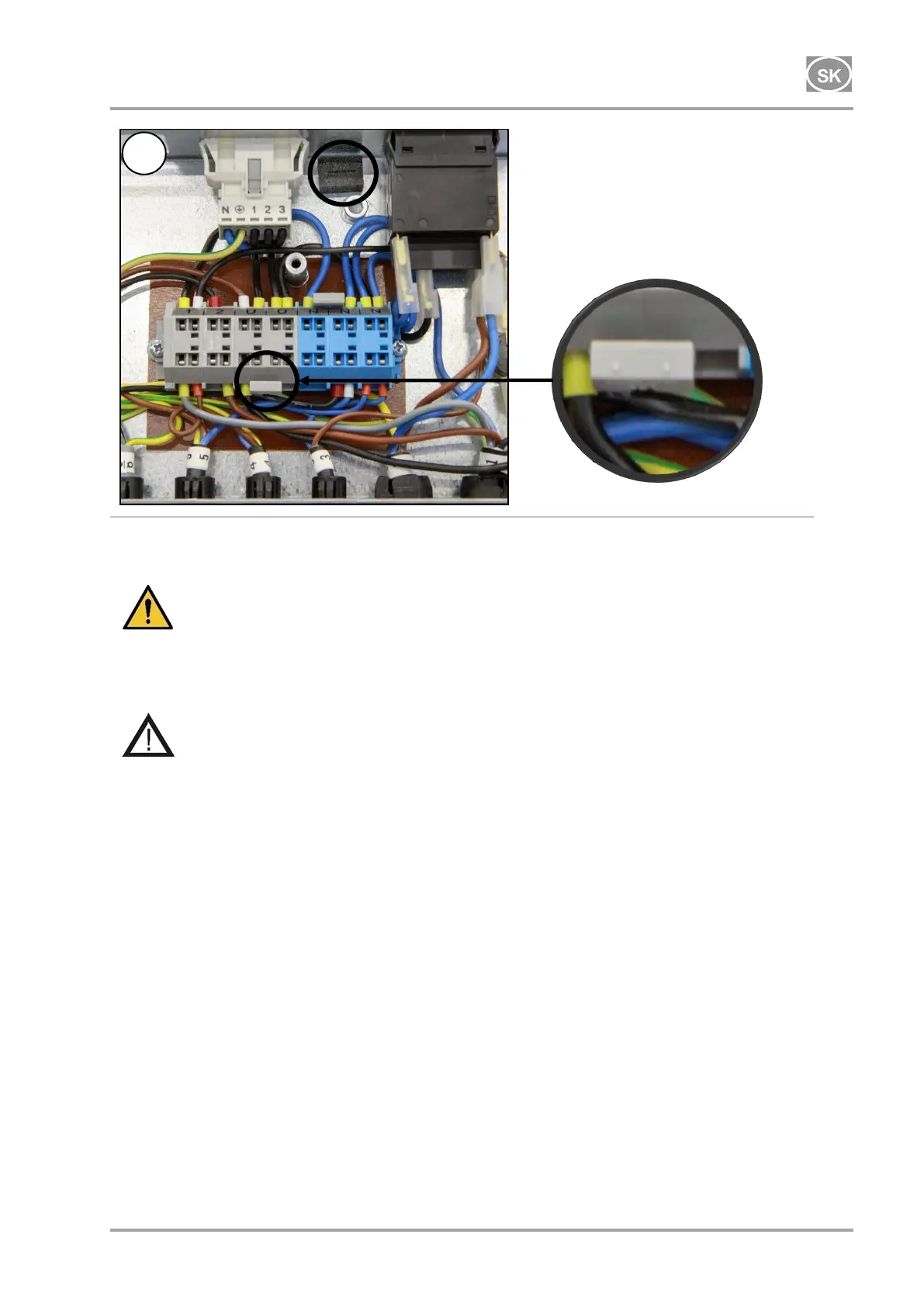

Kompresor v skrinke potrebuje pre správnu činnosť, aby prepojka / mostík (jumper) nebola osadená
v svorkovnici (Obr. 22, Poz. A). Vypínač umiestnený na skrinke zapína a vypína celý výrobok
vrátane kompresora.
Ak vo svorkovnici je osadená prepojka / mostík, nebude funkčný vypínač na
skrinke kompresora !
Ak ku kompresoru, ktorý predtým pracoval samostatne (kompresor bez skrinky), chceme pripojiť
novú skrinku, potom je nutné zrušiť prepoj vo svorkovnici kompresora vykonaním postupu, viď.
ďalej. (Obr. 22) (Pozri tiež kap. 12.1 a 12.2).
POSTUP:
Demontáž prepojky / mostíka (postup B-A):
 Odpojiť výrobok od elektrickej siete vytiahnutím vidlice zo zásuvky.
 Demontovať kryt elektropanelu (na kompresore).
 Mostík je vo svorkovnici –B
 Vybrať mostík zo svorkovnice – A
 Namontovať kryt elektropanelu späť.
 Zasunúť kompresor do skrinky.
 Skrinku pripojiť ku kompresoru šnúrou s konektorom (1) do zásuvky (2). (Obr. 11)
 Odpojiť displej na AD sušiči a pripojiť displej na predných dverách skrinky (pozri servisný
manuál).
 Pripojiť výrobok k elektrickej sieti
B
