AD SUŠIČ
10/2022 217 NP-DK50 2V-A-4_10-2022-AD
parametrů. V horní části obrazovky se nachází indikátor provozních hodin sušiče. Domovská
obrazovka je následně rozdělena do 4 základních polí, kde se zobrazují následující
informace:
- Pracovní režim sušiče (viz kap. 19.1)
- Aktuální hodnota tlaku v sušiči (min. pracovní tlak pro spuštění regenerace sušiče je 3 bar)
- Aktuální hodnota tlakového rosného bodu (pouze pro kompresory vybavené snímačem
rosného bodu)
- Zbývající čas do nejbližšího servisního intervalu (viz kap. 21.1, 21.2 – servisní intervaly).

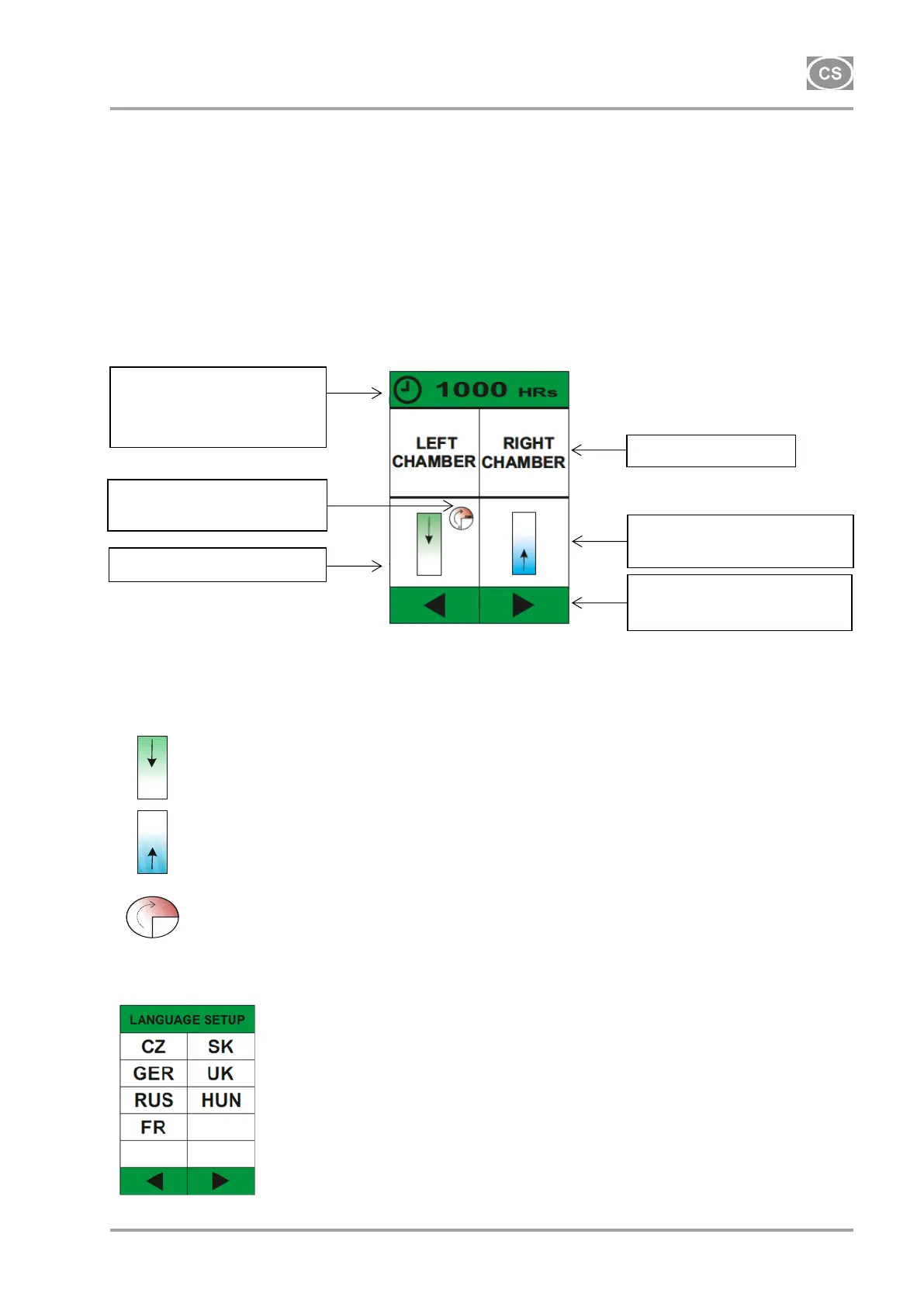

20.2. Obrazovka práce sušiče
V horní části obrazovky se nachází indikátor provozních hodin sušiče. Obrazovka práce sušiče je
dále rozdělena do 4 polí, která popisují pracovní cykly komor sušiče prostřednictvím grafického
znázornění aktuálních stavů jednotlivých komor.
Symbol aktuálního stavu komory sušiče – regenerace.
Symbol aktuálního stavu komory sušiče – sušení.
maxmax
0
Symbol předplnění komor – vyrovnávání tlaku v komorách.
20.3. Obrazovka nastavení jazyka
Mezi základními obrazovkami se nachází obrazovka s možností dodatečné
změny nastavení jazyka.
Symbol fáze vyrovnávání
tlaku v komorách
Ikona stavu levé komory
Ikona stavu pravé komory
Šipka pro návrat na
domovskou obrazovku
Označení komory
Indikátor provozních
hodin
Počítadlo hodin
