Afin de réduire la pression, tourner la vis de réglage dans le sens inverse des ai-
guilles d’une montre.
4. Resserrer le contre‑écrou lorsque la pression souhaitée est atteinte.
15
16
17/18
12
16
17
16
18
12/13
15
13
14
14

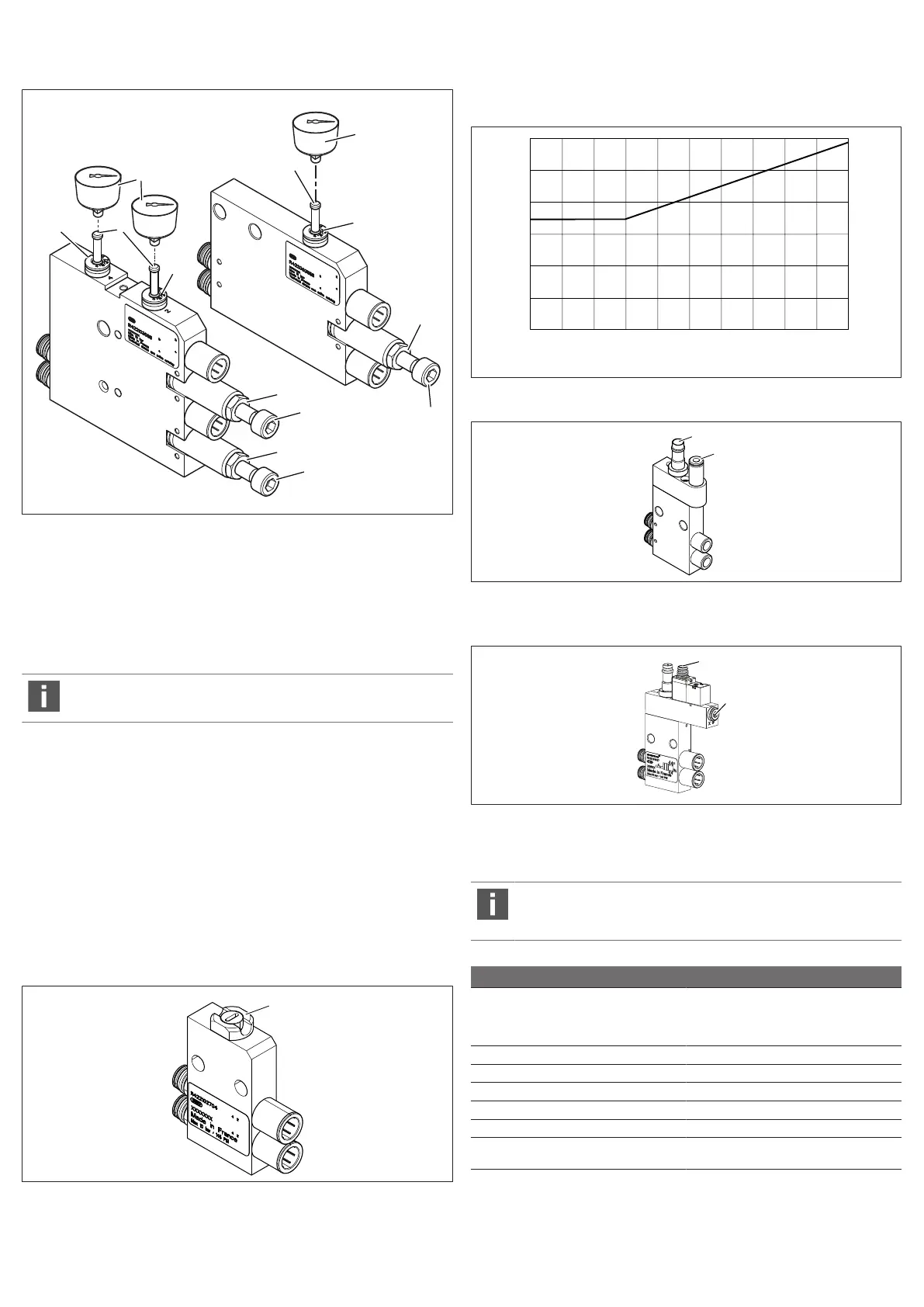

Fig.12: Régulateur de pression, à 1 et 2canaux
12 Raccord pour manomètre pour rac-
cord2
13 Raccord pour manomètre pour rac-
cord4
14 Bouchons d’obturation 15 Manomètre
16 Contre-écrou 17 Vis de réglage pour raccord2
18 Vis de réglage pour raccord4
7.3 Module shut-off: blocage de la pression de service
Le module shut-off et le circuit pneumatique doivent être testés
chaque mois afin de garantir un fonctionnement correct.
7.3.1 Module shut-off à commande manuelle
Pour bloquer la conduite de service:
1. A l’aide d’un tournevis, tourner le verrouillage (18) de 45° dans le sens inverse
des aiguilles d’une montre jusqu’à ce qu’il ressorte. Effectuer une nouvelle ro-
tation de 45°.
2. Le cas échéant, sécuriser le verrouillage pour empêcher tout actionnement
non autorisé à l’aide d’un câble de sécurisation pour vannes d’arrêt (réfé-
rence: 7472D02758) ou d’un verrou. Le diamètre du trou s’élève à 5mm.
Pour déverrouiller le module shut-off:
1. Le cas échéant, retirer le câble de sécurisation pour vannes d’arrêt ou le ver-
rou.
2. Tourner le verrouillage de 45° dans le sens des aiguilles d’une montre, puis en-
foncer le verrouillage jusqu’à la butée et le tourner de nouveau de 45° dans le
sens des aiguilles d’une montre jusqu’à la butée.
18
Fig.13: Module shut-off à commande manuelle
18 Verrouillage
7.3.2 Module shut-off à commande pneumatique et électrique
Pour débloquer la conduite de service:
u Pour activer le module shut-off, alimenter le raccord d’air de pilotage avec au
moins la pression minimale P2 correspondant à la pression aux raccords2 ou
4.
0 1 2 3 4 5 6 7 8 9 10
0
1
2
3
4
5
6
Pression de service [bar]
Fig.14: Diagramme de pression de service du module shut-off à commande
pneumatique
19
20
Fig.15: Module shut-off à commande pneumatique
19 Raccord de capteur M8x1 20 Raccord d’air de pilotage XØ4
20
30
Fig.16: Module shut-off à commande électrique
30 Raccord de distributeur pilote élec-
tronique M8x1
20 Raccord d’air de pilotage XØ4
Les modules shut-off à commande électrique et pneumatique dis-
posent d’une détection de position. La position peut être détectée par
le biais d’un capteur avec raccord M8x1.
Tab.3: Données du capteur
Données électriques du capteur
Comportement Le signal de capteur est présent lorsque le
module shut-off n’est pas alimenté en air de
pilotage, c’est-à-dire qu’il n’y a aucun écoule-
ment d’air dans la conduite de service.
Sortie PNP
Puissance max. absorbée 15mA
Plage de tension min./max. 10…30V
Protection contre les courts-circuits Oui
Perte de potentiel <2,5V
Indice de protection selon la norme
EN60529/CEI529
IP67 en cas de raccord monté
