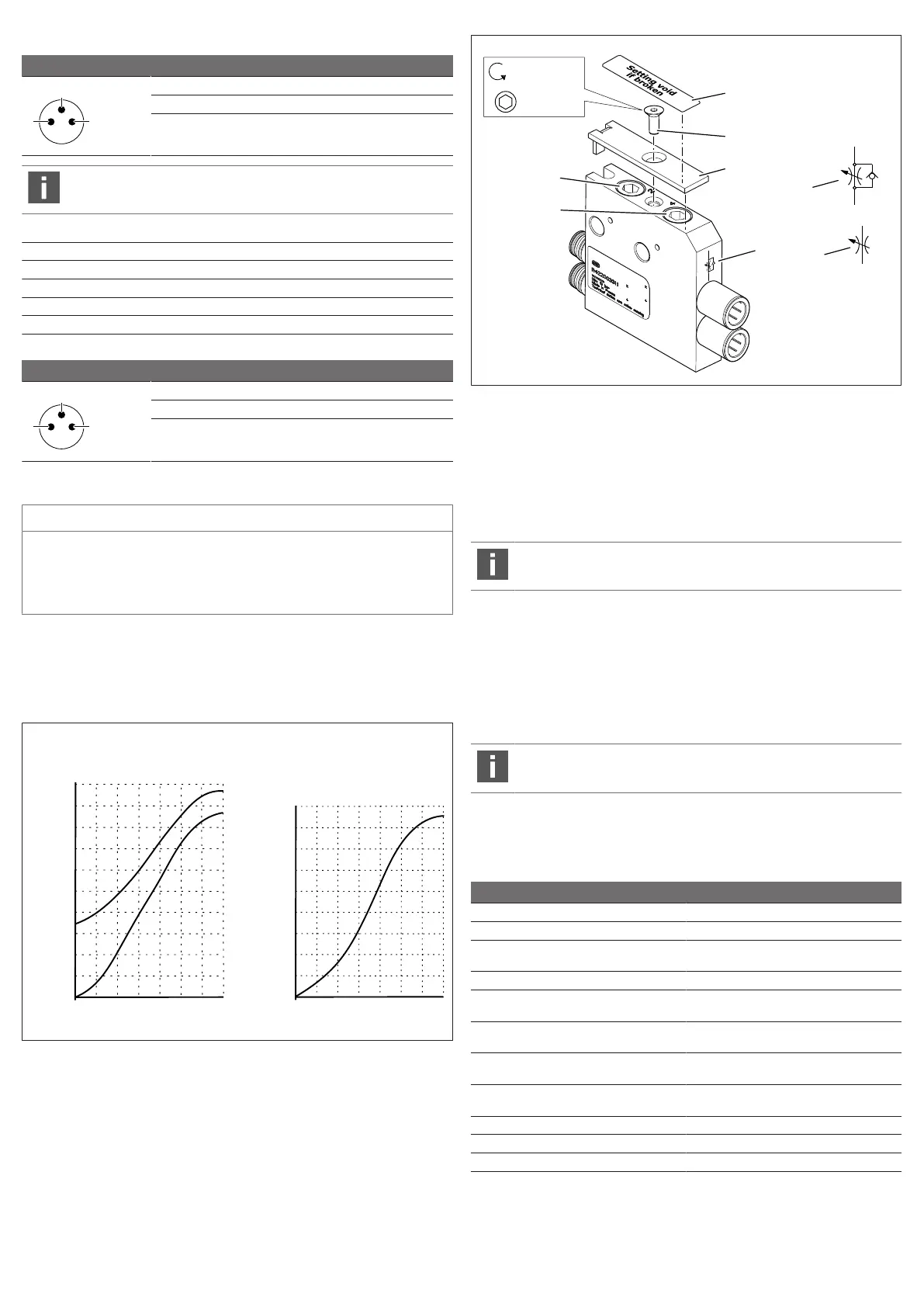

Tab.4: Occupazione pin dell'attacco sensore
Pin Occupazione
1
4
3
1 0V
4 Uscita
3 +Vs
L'allineamento dei pin dipende dalla posizione angolare del sensore.
Tab.5: Dati valvola pilota
Tensione di esercizio 24VDC (bipolare)
Tolleranza +/-10%
Assorbimento di potenza 0,8W
Indicatore commutazione LED, giallo
Tipo di protezione IP65
Tab.6: Piedinatura della valvola pilota
Pin Occupazione
1
4
3
1 0V/24VDC
3 na
4 24V/0VDC
7.4 Modulo di strozzamento: regolazione
NOTA
Pericolo dovuto a serraggio eccessivo della vite di regolazione!
Danneggiamento del modulo di strozzamento!
u Non stringere mai troppo la vite di regolazione nell'arresto (coppia di ser-
raggio massima: 0,5Nm).
I moduli di strozzamento sono disponibili nelle esecuzioni unidirezionale e bidire-
zionale. L'esecuzione si riconosce dal simbolo (23) sulla parte anteriore.
Le condutture di servizio2 e 4 possono essere ridotte l'una indipendentemente
dall'altra.
Per regolare la portata nella conduttura di servizio è necessario muovere la vite di
regolazione sui raccordi2 e 4.
0 1 2 3 4 5 6 7
300
250
200
150
100
50
0
350
400
450
500
0 1 2 3 4 5 6 7
300
250
200
150
100
50
0
350
400
450
Portata unidirezionale
sulraccordo 2 e 4 (±20%)
(R422003267)
Portata bidirezionale
sul raccordo2 e 4 (±20%)
(R422003578)
Numero di giri Numero di giri
Portata [Nl/min]
Portata [Nl/min]
non regolato
regolato
regolato
Fig.17: Diagrammi di flusso dei moduli di strozzamento
1. Ruotare la vite di regolazione (21, 22) con una chiave a brugola da 5mm in
senso antiorario per aumentare la portata.
La regolazione fino al finecorsa corrisponde alla portata massima possibile.
Ruotare la vite di regolazione in senso orario per diminuire la portata.
2. Proteggere event. le viti di regolazione con una piastra di copertura (24) e/o
un adesivo di copertura (26).
SW 2,5
= 1,2 Nm ±0,2
25
26
24
23
27
28
22
21
Fig.18: Modulo di strozzamento
21 Vite di regolazione per raccordo2 22 Vite di regolazione per raccordo4
23 Simbolo per il tipo di strozzamento 24 Piastra di copertura per impedire mo-
difiche alla vite di regolazione
25 Vite per il fissaggio della piastra di co-
pertura
26 Adesivo di copertura
27 Simbolo per la direzione di flusso uni-
direzionale
28 Simbolo per la direzione di flusso bidi-
rezionale
Il modulo di strozzamento e il circuito di ventilazione devono essere
testati mensilmente per assicurarne il funzionamento corretto.
8 Smaltimento
u Seguire le norme nazionali per lo smaltimento.
9 Ricerca e risoluzione errori
Rivolgersi a uno degli indirizzi di contatto riportati al sito http://
www.emerson.com/contactus.
10 Dati tecnici
Tab.7: Dati generali
Dati generali
Campo temperatura applicazione -10°C…60°C
Campo temperatura magazzinaggio –25°C…80°C
Campo temperatura modulo di blocco ad
azionamento elettrico
0°C…50°C
Pressione di esercizio min./max. 0/10bar
Pressione di esercizio min./max. (applicazio-
ne UL/CSA)
0/8bar
Pressione di pilotaggio max. del modulo di
blocco ad azionamento elettrico
7bar
Campo di regolazione del riduttore di pres-
sione
0,5/10bar
Campo di regolazione del modulo di strozza-
mento
Vedere gFig.17
Fluido consentito Aria compressa
Dimensione max. particella 40µm
Contenuto di olio dell’aria compressa 0…5mg/m3
