5.2 Posición de montaje
La posición de montaje de los módulos de escape, las válvulas reguladoras de
presión, los módulos de estrangulación y los módulos de bloqueo de acciona-
miento neumático es indiferente siempre y cuando se utilice aire comprimido se-
co y no lubricado.
Los módulos de bloqueo de accionamiento manual se deben fijar de tal modo
que el enclavamiento quede hacia arriba. Se admite una divergencia de hasta
±90°.
90°
90°
90°
90°
90°
90°
90°
90°

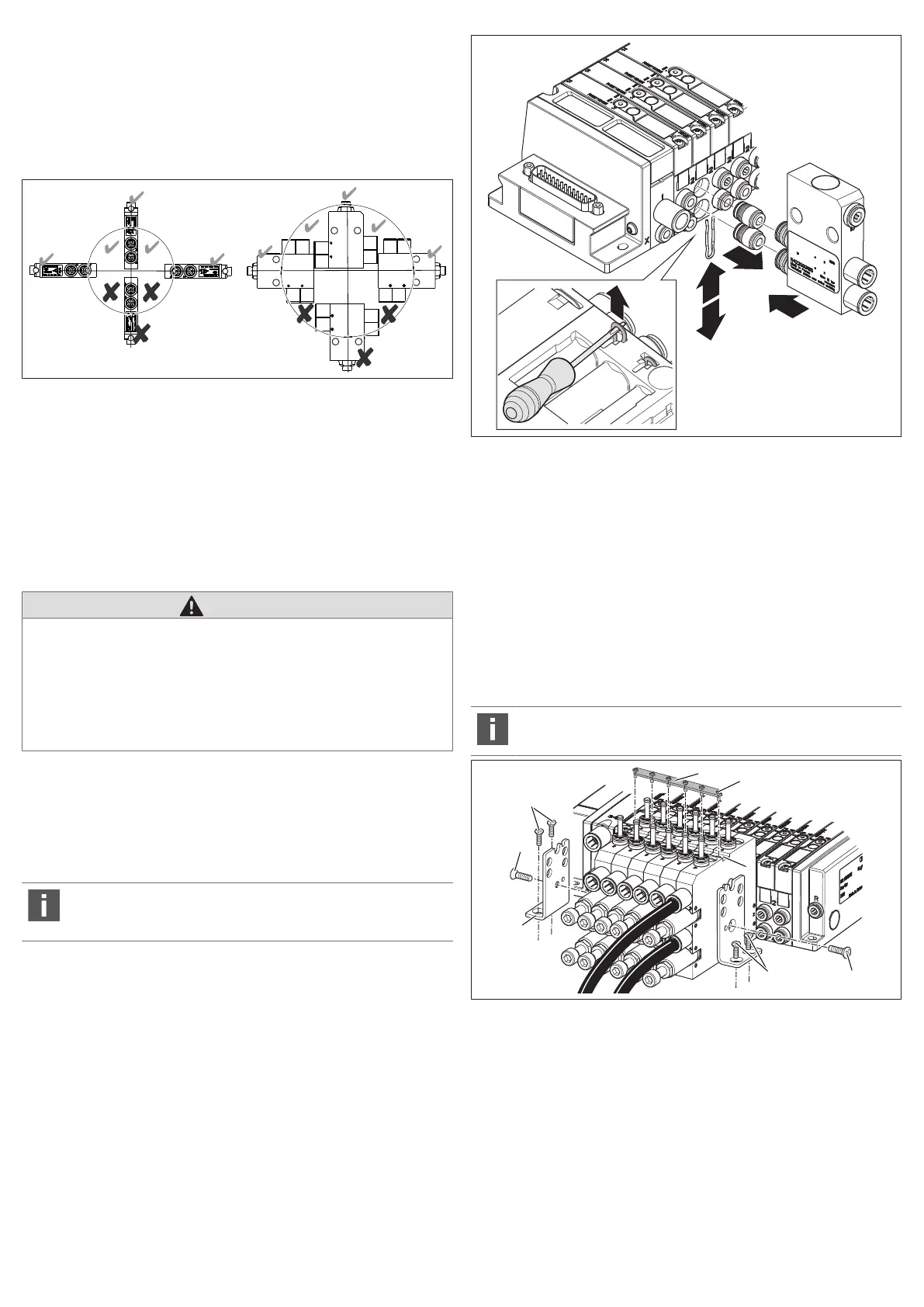

Fig.1: Posiciones de montaje válidas para el módulo de bloqueo de accionamien-
to manual
6 Montaje
Notas
• En el montaje del sistema de válvulas con escuadra:
Cuando sea difícil acceder al agujero trasero a través de las conexiones neu-
máticas, se puede usar solo el agujero delantero.
• La secuencia de montaje difiere en los módulos funcionales destinados a mon-
taje en sistemas de válvulasAV y en las variantes Stand-Alone.
ATENCIÓN
Peligro de lesiones durante el montaje bajo presión.
Efectuar el montaje bajo presión puede provocar lesiones personales y daños
en el producto u otros componentes de la instalación.
1. Desconecte la presión y la tensión de la pieza de la instalación relevante an-
tes de montar el producto.
2. Disponga medios de bloqueo para impedir que la instalación se pueda co-
nectar.
6.1 Montaje del módulo funcional en el sistema de válvulas
AV
La conexión neumática de un módulo funcional a un sistema de válvulas es un
ejemplo de un módulo de escape. Véase la siguiente figura.
De modo análogo se conectarán todos los demás módulos funcionales al corres-
pondiente sistema de válvulasAV.
En la variante Stand-Alone debe utilizar mangueras para empalmar las
conexiones del lado de válvula de los módulos funcionales al sistema
de válvulas.
1. Retire las grapas retén.
2. Retire los racores instantáneos neumáticos.
3. Conecte el módulo funcional con las dos conexiones 2 y 4 del lado de la válvu-
la a las dos conexiones de salida de la válvula.
4. Vuelva a insertar las grapas retén en la placa base para fijar el módulo funcio-
nal.
1.
4.
3.
2.
1.
Fig.2: Montaje de módulos funcionales (ejemplo: módulo de escape para sistema
de válvulas AV)
6.2 Fijación y concatenación de módulos funcionales
Véase gFig.3.
Para fijar módulos funcionales necesita el juego de escuadras de montaje
R422103091 formado por 2 escuadras de montaje (1) y 2 tornillos avellanados
M4 (2).
1. Fije el sistema de válvulas sobre una superficie de montaje.
2. Alinee las escuadras en los módulos funcionales exteriores de modo que que-
den a ras y fíjelas a la superficie de montaje utilizando dos tornillos avellana-
dos M4 por cada una (3).
6.2.1 Fijación y concatenación de las válvulas reguladoras de presión
de dos canales
Utilice únicamente tornillos avellanados, ya que de lo contrario no se
podrán montar los conductos de trabajo adyacentes.
1
2
2
3
3
4
5
6
Fig.3: Fijación y concatenación de las válvulas reguladoras de presión de dos ca-
nales
1 Escuadra de montaje 2 Tornillo avellanado M4 (incluido en el
volumen de suministro)
3 Tornillo avellanado M4 (no incluido
en el volumen de suministro)
4 Chapa de concatenación
5 Tornillo alomado 6 Ranura
1. Fije las dos escuadras de montaje (1) con un tornillo avellanado M4 (2) cada
una a las válvulas reguladoras de presión.
Par de apriete 1,2±0,2Nm
