Emerson AVENTICS - Zweikanalige Druckregelventile Anschließen; Entlüftungsmodule, Absperrmodule, Drosselmodule und Einkanalige Druckregelventile Befestigen und Verketten; Entlüftungsmodule, Absperrmodule, Drosselmodule und Einkanalige Druckregelventile Anschließen; Stand-Alone-Funktionsmodule Verketten und Befestigen

2. Setzen Sie die Verkettungsbleche (4) in die Nut (6) auf der Oberseite der
Druckregelventile, sodass sie zwei Druckregelventile je zur Hälfte überdecken.
Die Verkettungsbleche müssen dabei ineinandergreifen.
3. Setzen Sie die Linsenkopfschrauben (5) ein und ziehen Sie diese fest.
Anzugsmoment: 0,7 ±0,1 Nm/Werkzeug: T8
6.2.2 Zweikanalige Druckregelventile anschließen
u Schließen Sie die beiden Arbeitsleitungen an den Anschlüssen 2 und 4 an.
6.2.3 Entlüftungsmodule, Absperrmodule, Drosselmodule und
einkanalige Druckregelventile befestigen und verketten
ACHTUNG
Sachschäden durch fehlerhafte Verkettung der Funktionsmodule an AV-
Ventilsystemen!
Bei der Verkettung von Entlüftungsmodulen, Absperrmodulen, Drosselmodu-
len, und einkanaligen Druckregelventilen an AV-Systemen können diese zu-
sammengedrückt werden. Dadurch sind die Funktionsmodule am AV-Ventil-
anschluss nicht mehr dicht.
1. Fixieren Sie die Funktionsmodule links und rechts mit Montagewinkeln.
2. Stellen Sie sicher, dass die Funktionsmodule nicht zusammengezogen wer-
den, sondern parallel zueinander montiert sind.
3
8
1
1
7
3

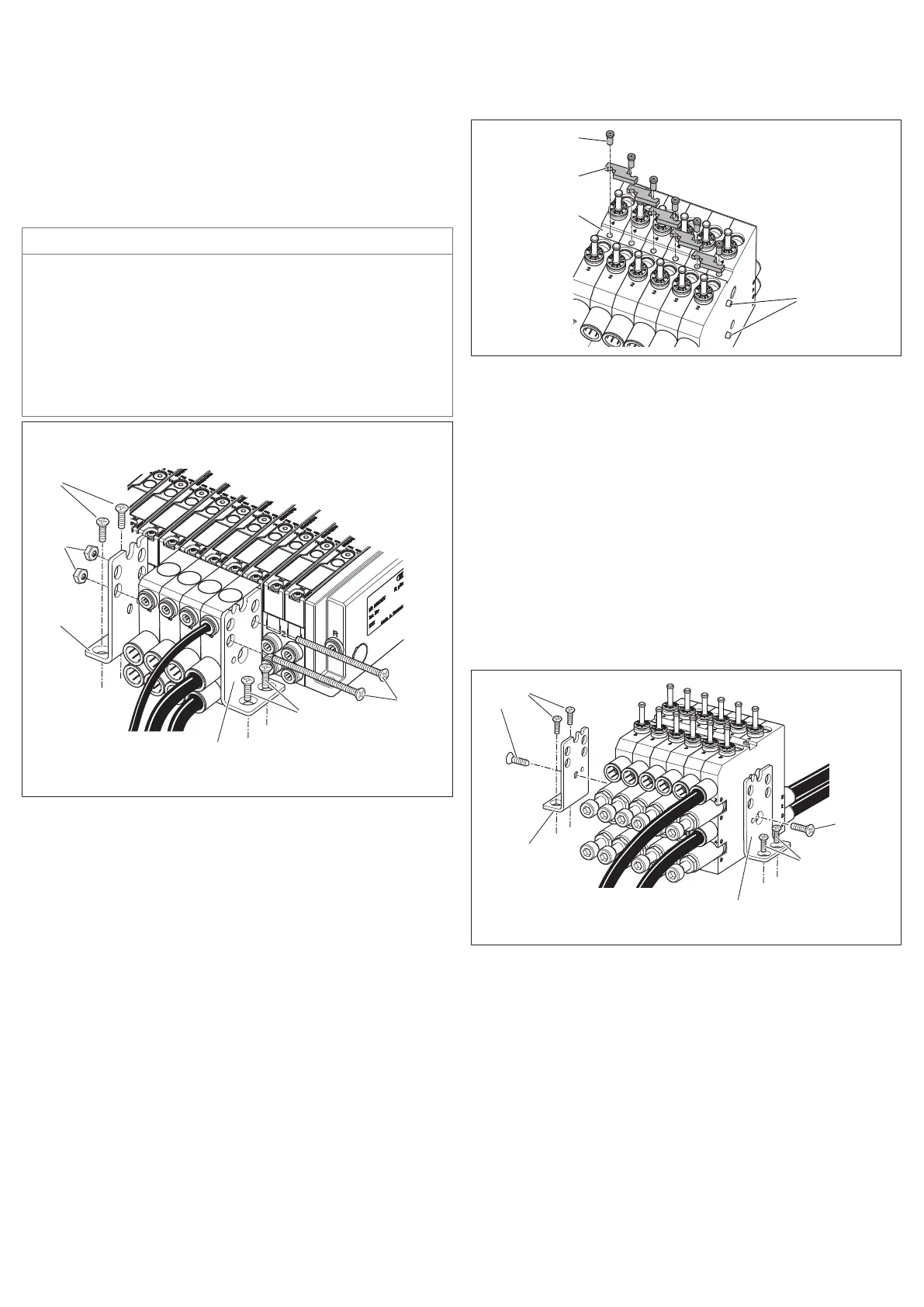

Abb.4: Entlüftungsmodule, Absperrmodule, Drosselmodule und einkanalige
Druckregelventile befestigen und verketten
1 Montagewinkel
3 Senkschraube M4 (nicht im Lieferumfang enthalten)
7 Schraube M6 (nicht im Lieferumfang enthalten)
8 Mutter M6 (nicht im Lieferumfang enthalten)
u Befestigen Sie die beiden Montagewinkel am Funktionsmodul mit zwei
Schrauben M6 (7) mit Muttern (8). Die Schrauben werden dabei als Zuganker
verwendet.
Somit sind die Module verkettet.
6.2.4 Entlüftungsmodule, Absperrmodule, Drosselmodule und
einkanalige Druckregelventile anschließen
1. Schließen Sie die beiden Arbeitsleitungen an den Anschlüssen 2 und 4 an.
2. Entlüftungsmodul: Schließen Sie die Steuerluft am Steuerluftanschluss an.
6.3 Stand-Alone-Funktionsmodule verketten und befestigen
6.3.1 Zweikanalige Druckregelventile verketten
1. Setzen Sie die Druckregelventile so nebeneinander, dass die beiden Fixierstif-
te (9) in den entsprechenden Bohrungen des benachbarten Ventils eingreifen.
2. Setzen Sie die Verkettungsbleche (4) in die Nut (6) auf der Oberseite der
Druckregelventile, sodass sie zwei Druckregelventile je zur Hälfte überdecken.
Die Verkettungsbleche müssen dabei ineinandergreifen.
3. Setzen Sie die Linsenkopfschrauben (5) ein und ziehen Sie diese fest.
Anzugsmoment: 0,7 ±0,1 Nm, Werkzeug: T8
5
4
6
9
Abb.5: Zweikanalige Druckregelventile verketten
4 Verkettungsblech
5 Linsenkopfschraube
6 Nut
9 Fixierstifte
6.3.2 Zweikanalige Druckregelventile befestigen
Um Druckregelventile zu befestigen, benötigen Sie den Montagewinkelbausatz
R422103091, bestehend aus 2 Montagewinkeln (1) und 2 Senkschrauben M4 (2).
1. Befestigen Sie die Montagewinkel am Funktionsmodul mit je einer Senk-
schraube M4 (im Lieferumfang enthalten).
Anzugsmoment 1,2±0,2 Nm
2. Befestigen Sie die Montagewinkel auf der Montagefläche mit je zwei Senk-
schrauben M4 (nicht im Lieferumfang enthalten).
6.3.3 Zweikanalige Druckregelventile anschließen
u Schließen Sie die beiden Arbeitsleitungen an den Anschlüssen 2 und 4 an.
2
3
1
1
2
3
Abb.6: Zweikanalige Druckregelventile mit Montagewinkeln auf einer Montage-
fläche befestigen
1 Montagewinkel
2 Senkschraube M4, im Lieferumfang enthalten
3 Senkschraube M4, nicht im Lieferumfang enthalten
AVENTICS™ | R422003121-BAL-001-AE | Deutsch 6
